Спосіб виготовлення фундаментів та пристрій для його здійснення

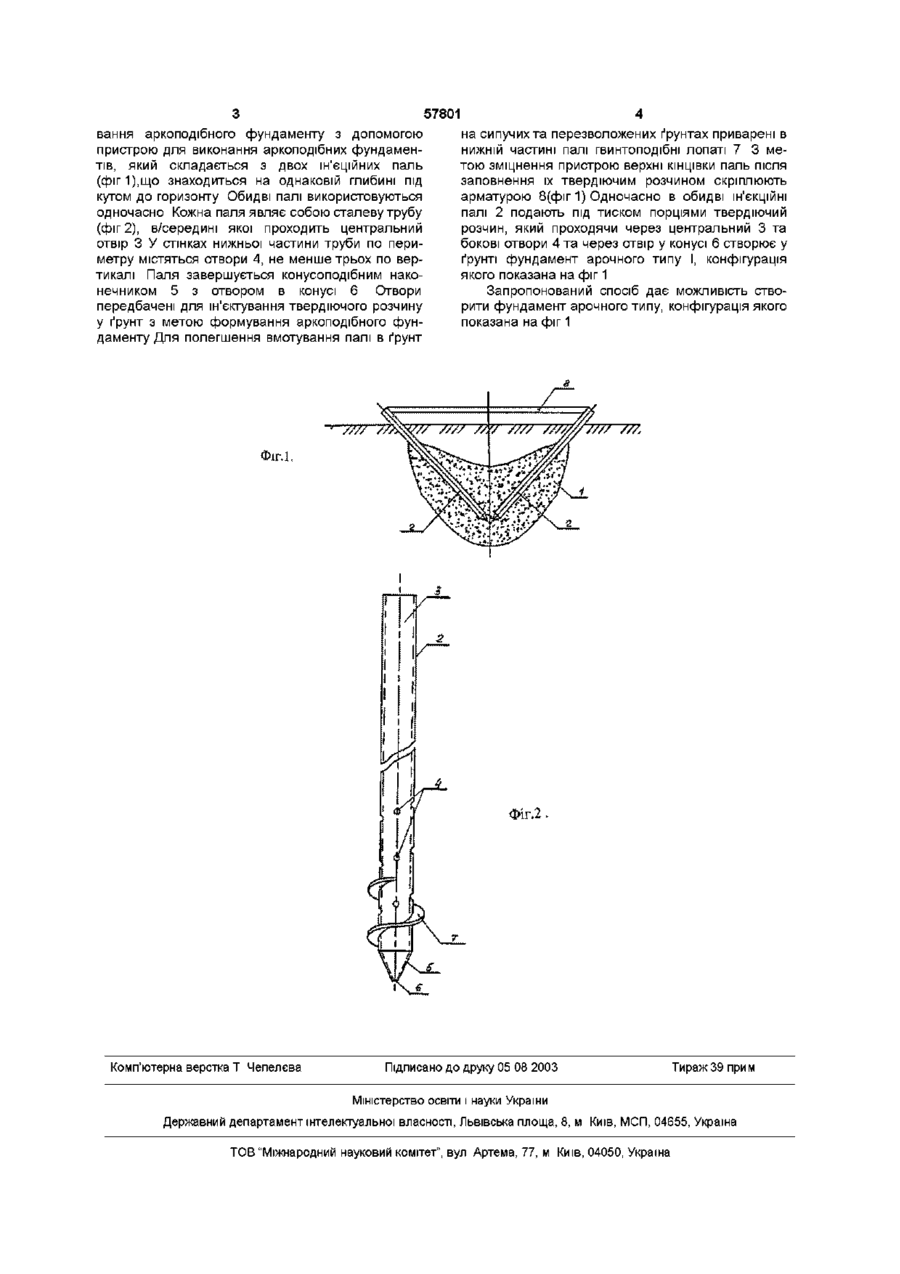

1 Спосіб виготовлення фундаментів, при якому занурюють у грунт палю-ін'єктор, через яку подають твердіючий розчин, який відрізняється тим, що дві ІН'ЄКЦІЙНІ палі занурюють у грунт на однакову глибину в одній вертикальній площині під кутом до горизонту назустріч одна одній, причому твердіючий розчин нагнітають порціями під тиском одночасно в обидві палі, заповнюючи їх, а далі через отвори у палях у грунт, після чого верхні КІНЦІВКИ паль з'єднують арматурою 2 Пристрій для виготовлення фундаментів, що включає палю-ін'єктор із центральним отвором, який відрізняється тим, що додатково містить другу палю-ін'єктор, обидві палі виготовлені зі сталевої труби, до якої в нижній частині приварені гвинтоподібні лопаті і яка закінчується конусоподібним наконечником, труба має додаткові бокові отвори для ін'єктування розчину у грунт, що розміщені по периметру не менше трьох по вертикалі, палі розташовані у грунті на однаковій глибині під кутом до горизонту назустріч одна одній, а верхні частини паль, що виходять на поверхню, жорстко з'єднані арматурою О Винахід стосується будівництва, зокрема фундаментобудування, а також може бути використаний для збільшення несучої здатності фундаментів існуючих споруд ВІДОМІ МОНОЛІТНІ залізобетонні плити зі сферичним днищем у рівні підлоги підвалу, запропоновані для укріплення існуючих фундаментів («Будуємо інакше» №4-5'98, crop 14) Плити вставляються по периметру стін підвалу у видовбані штраби Недоліком такого способу є те, що він не забезпечує негайного включення плити в роботу Передача напружень з плити на основу відбувається лише після додаткового осідання існуючих фундаментів в складі просторової конструкції Крім того, виконання штраб ослаблює несучі стіни і підвищує працемісткість виконання будівельних робіт Відомий також «Спосіб занурення палі і посилення фундаменту із пристроєм для тимчасової підтримки стіни» GB №2234774, в якому цементуюча суміш подається під існуючий фундамент через палю - ін'єктор із центральним отвором під тиском з, зовнішньої сторони споруди Недоліком цього способу є те, що він не дає можливість створити симетричну конструкцію підсиленого фундаменту, внаслідок чого виникає ексцентриситет прикладення навантаження, що погіршує схему роботи і викликає нерівномірність осідання конструкції Завданням даного винаходу є виконання фундаменту раціональної арочної конфігурації, яка забезпечує його роботу по системі арки При такій схемі в конструкції виникають лише напруження стиску, що робить її економічною Крім того, така форма фундаменту відповідає конфігурації епюри контактних напружень, що виключає можливість випирання ґрунту, і збільшує опорну площу конструкції В свою чергу, ущільнення грунту додатково покращує роботу системи фундамент - основа Винахід зменшує витрати матеріалів та працемісткість будівельних робіт, дає можливість вести будівництво в стислих умовах Доцільно використовувати для підсилення фундаментів існуючих споруд, при будівництві нових об'єктів в безпосередній близькості від існуючих або всередині їх, при будівництві нових об'єктів на слабких та перезволожених ґрунтах Запропонований спосіб передбачає влашту О 00 ю 57801 вання аркоподібного фундаменту з допомогою пристрою для виконання аркоподібних фундаментів, який складається з двох ш'єційних паль (фіг 1),що знаходиться на однаковій глибині під кутом до горизонту Обидві палі використовуються одночасно Кожна паля являє собою сталеву трубу (фіг 2), в/середині якої проходить центральний отвір З У стінках нижньої частини труби по периметру містяться отвори 4, не менше трьох по вертикалі Паля завершується конусоподібним наконечником 5 з отвором в конусі 6 Отвори передбачені для ін'єктування твердіючого розчину у ґрунт з метою формування аркоподібного фундаменту Для полегшення вмотування палі в ґрунт на сипучих та перезволожених ґрунтах приварені в нижній частині палі гвинтоподібні лопаті 7 3 метою зміцнення пристрою верхні КІНЦІВКИ паль після заповнення їх твердіючим розчином скріплюють арматурою 8(фіг 1) Одночасно в обидві ІН'ЄКЦІЙНІ палі 2 подають під тиском порціями твердіючий розчин, який проходячи через центральний 3 та бокові отвори 4 та через отвір у конусі 6 створює у ґрунті фундамент арочного типу І, конфігурація якого показана на фіг 1 Запропонований спосіб дає можливість створити фундамент арочного типу, конфігурація якого показана на фіг 1 Фіг.1. Фіг.2 Комп'ютерна верстка Т Чепелєва Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
