Міні-ферма для кролів

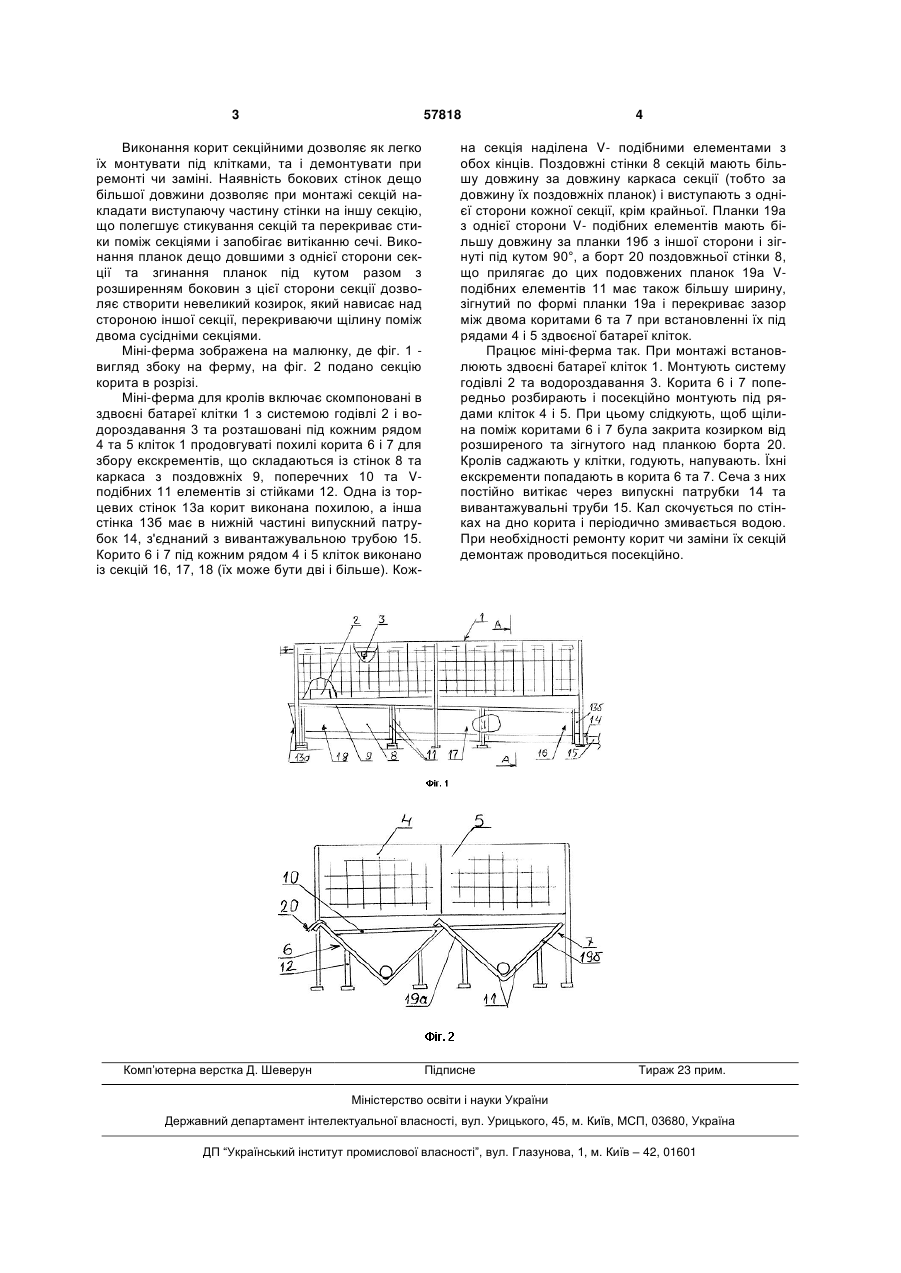

Міні-ферма для кролів, яка включає скомпоновані в здвоєні батареї клітки з системою годівлі і водороздавання та розташовані під кожним рядом кліток продовгуваті похилі корита для збору екскрементів, що складаються із стінок та каркаса з поздовжніх, поперечних та V-подібних елементів зі стійками, причому одна із торцевих стінок корита 3 57818 Виконання корит секційними дозволяє як легко їх монтувати під клітками, та і демонтувати при ремонті чи заміні. Наявність бокових стінок дещо більшої довжини дозволяє при монтажі секцій накладати виступаючу частину стінки на іншу секцію, що полегшує стикування секцій та перекриває стики поміж секціями і запобігає витіканню сечі. Виконання планок дещо довшими з однієї сторони секції та згинання планок під кутом разом з розширенням боковин з цієї сторони секції дозволяє створити невеликий козирок, який нависає над стороною іншої секції, перекриваючи щілину поміж двома сусідніми секціями. Міні-ферма зображена на малюнку, де фіг. 1 вигляд збоку на ферму, на фіг. 2 подано секцію корита в розрізі. Міні-ферма для кролів включає скомпоновані в здвоєні батареї клітки 1 з системою годівлі 2 і водороздавання 3 та розташовані під кожним рядом 4 та 5 кліток 1 продовгуваті похилі корита 6 і 7 для збору екскрементів, що складаються із стінок 8 та каркаса з поздовжніх 9, поперечних 10 та Vподібних 11 елементів зі стійками 12. Одна із торцевих стінок 13а корит виконана похилою, а інша стінка 13б має в нижній частині випускний патрубок 14, з'єднаний з вивантажувальною трубою 15. Корито 6 і 7 під кожним рядом 4 і 5 кліток виконано із секцій 16, 17, 18 (їх може бути дві і більше). Кож Комп’ютерна верстка Д. Шеверун 4 на секція наділена V- подібними елементами з обох кінців. Поздовжні стінки 8 секцій мають більшу довжину за довжину каркаса секції (тобто за довжину їх поздовжніх планок) і виступають з однієї сторони кожної секції, крім крайньої. Планки 19а з однієї сторони V- подібних елементів мають більшу довжину за планки 19б з іншої сторони і зігнуті під кутом 90°, а борт 20 поздовжньої стінки 8, що прилягає до цих подовжених планок 19а Vподібних елементів 11 має також більшу ширину, зігнутий по формі планки 19а і перекриває зазор між двома коритами 6 та 7 при встановленні їх під рядами 4 і 5 здвоєної батареї кліток. Працює міні-ферма так. При монтажі встановлюють здвоєні батареї кліток 1. Монтують систему годівлі 2 та водороздавання 3. Корита 6 і 7 попередньо розбирають і посекційно монтують під рядами кліток 4 і 5. При цьому слідкують, щоб щілина поміж коритами 6 і 7 була закрита козирком від розширеного та зігнутого над планкою борта 20. Кролів саджають у клітки, годують, напувають. Їхні екскременти попадають в корита 6 та 7. Сеча з них постійно витікає через випускні патрубки 14 та вивантажувальні труби 15. Кал скочується по стінках на дно корита і періодично змивається водою. При необхідності ремонту корит чи заміни їх секцій демонтаж проводиться посекційно. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
