Циклон
Номер патенту: 57844
Опубліковано: 10.03.2011
Формула / Реферат
1. Циклон, що містить циліндричний корпус з кришкою, тангенціальний вхідний і осьовий випускний патрубки, а також днище зі шламовим патрубком, який відрізняється тим, що корпус оснащено центральною еластичною ділянкою, а верхню та нижню ділянки корпусу з'єднано між собою гвинтовими стяжками.
2. Циклон за п. 1, який відрізняється тим, що осьовий випускний патрубок оснащено центральною еластичною ділянкою, а його нижню ділянку з'єднано з нижньою ділянкою корпусу.
Текст

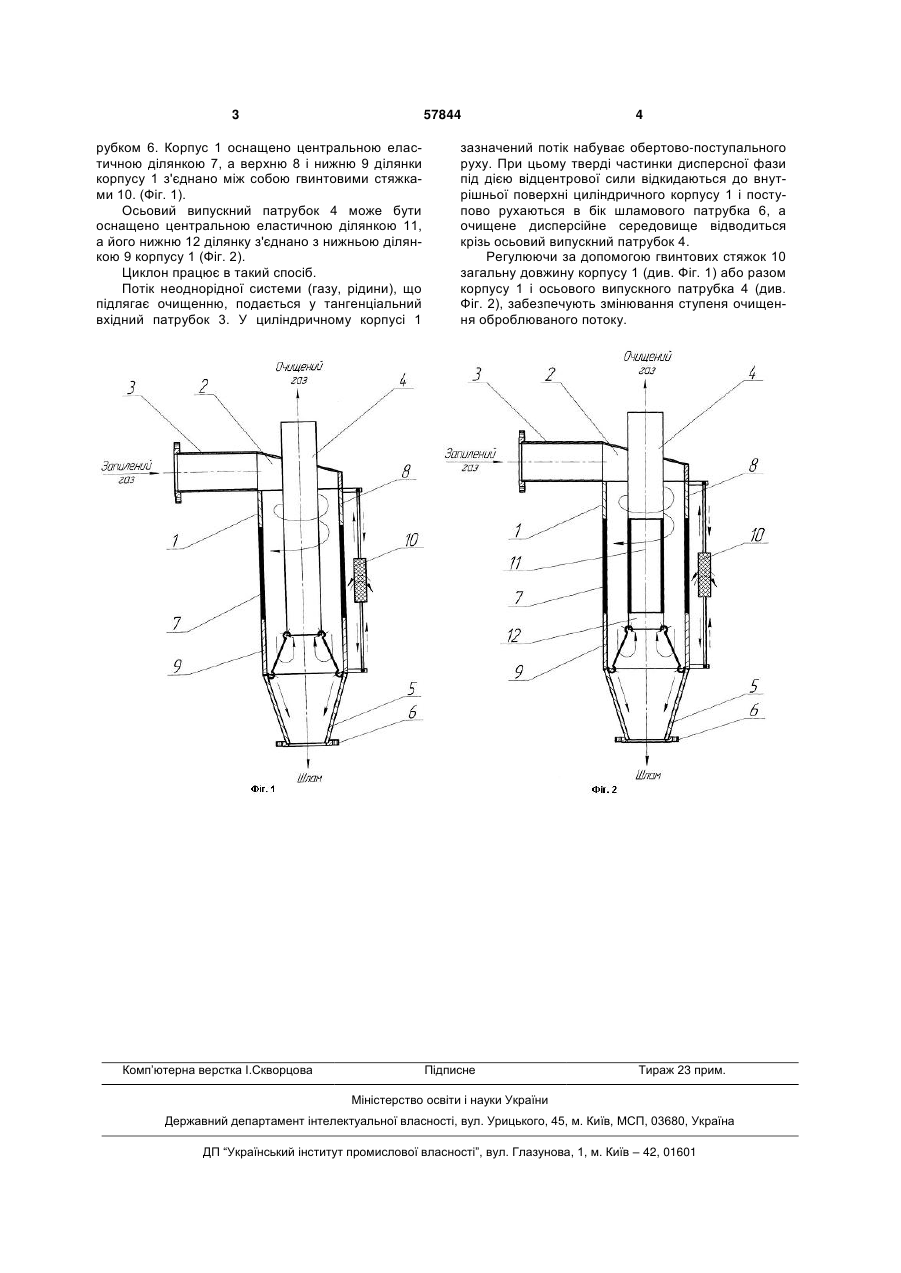

1. Циклон, що містить циліндричний корпус з кришкою, тангенціальний вхідний і осьовий випус 3 57844 рубком 6. Корпус 1 оснащено центральною еластичною ділянкою 7, а верхню 8 і нижню 9 ділянки корпусу 1 з'єднано між собою гвинтовими стяжками 10. (Фіг. 1). Осьовий випускний патрубок 4 може бути оснащено центральною еластичною ділянкою 11, а його нижню 12 ділянку з'єднано з нижньою ділянкою 9 корпусу 1 (Фіг. 2). Циклон працює в такий спосіб. Потік неоднорідної системи (газу, рідини), що підлягає очищенню, подається у тангенціальний вхідний патрубок 3. У циліндричному корпусі 1 Комп’ютерна верстка І.Скворцова 4 зазначений потік набуває обертово-поступального руху. При цьому тверді частинки дисперсної фази під дією відцентрової сили відкидаються до внутрішньої поверхні циліндричного корпусу 1 і поступово рухаються в бік шламового патрубка 6, а очищене дисперсійне середовище відводиться крізь осьовий випускний патрубок 4. Регулюючи за допомогою гвинтових стяжок 10 загальну довжину корпусу 1 (див. Фіг. 1) або разом корпусу 1 і осьового випускного патрубка 4 (див. Фіг. 2), забезпечують змінювання ступеня очищення оброблюваного потоку. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCyclone
Автори англійськоюMikulionok Ihor Olehovych, Naumenko Dmytro Olehovych
Назва патенту російськоюЦиклон
Автори російськоюМикуленок Игорь Олегович, Науменко Дмитрий Олегович
МПК / Мітки
МПК: B04C 5/00
Мітки: циклон
