Прямотечійний циклон

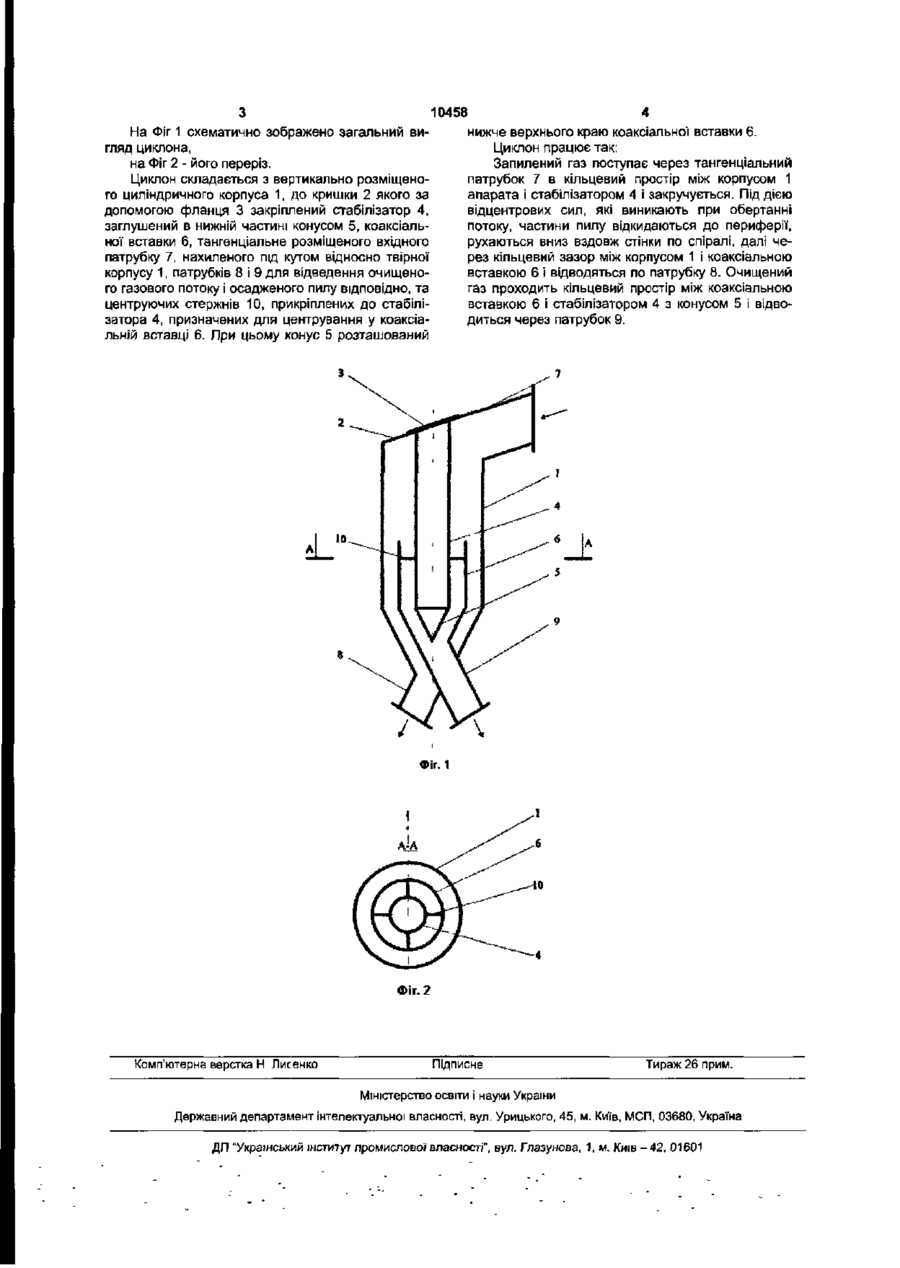

Прямотечійний циклон, що містить вертикально розміщений корпус, в верхній частині якого встановлені тангенціальний вхідний патрубок, на хилений під кутом відносно твірної корпусу, і кришка, до якої прикріплений стабілізатор у формі циліндра, в нижній частині заглушеного конусом, а нижня частина корпуса виконана конічною з патрубком для виведення пилу, і містить коаксіальну вставку з патрубком для виведення очищеного газу, який відрізняється тим, що верхня частина корпусу виконана циліндричною, коаксіальна вставка додатково зафіксована, наприклад, центруючими стержнями, а конус стабілізатора розташований нижче верхнього краю коаксіальної вставки. Корисна модель відноситься до пристроїв з використанням вихрових потоків, зокрема з незмінним осьовим напрямком вихрового потоку, може бути використана для очищення запилених газів в ХІМІЧНІЙ, металургійній, гірничо-видобувній та інших галузях промисловості Відомий прямотечійний циклон, що містить вертикально розміщений корпус, в верхній частині якого встановлені тангенціальний вхідний патрубок, нахилений під кутом відносно твірної корпусу, і кришка, до якої' прикріплений стабілізатор у формі циліндра, в нижній частині заглушеного конусом, а нижня частина корпуса виконана конічною з патрубком для виведення пилу, та коаксіальною вставкою з патрубком для виведення очищеного газу. [Оборудование для санитарной очистки газов1 Справочник / И.Е.Кузнецов, К.И.Шмат, С.И.Кузнецов; Под общей ред д-ра техн наук И.Н.Кузнецова.- К.: Техніка, 1989.- 304с ] Але в такому циклоні внаслідок зміни площі поперечного перерізу по висоті зони осадження, яка спричинена складною формою корпуса, виникає нерівномірний рух газового потоку, переважає дія доцентрових сил, крім того великий кільцевий зазор між корпусом і коаксіальною вставкою сприяє збуренню газового потоку на виході з робочої зони, що знижує ефективність очищення запилених газів. взаємне розташування конструктивних елементів дозволило б забезпечити зменшення дії доцентрових сил і збурень газового потоку на виході з робочої' зони, що дасть можливість збільшити ефективність очищення газів. Поставлене завдання вирішується тим, що в прямотечійному циклоні, що містить вертикально розміщений корпус, в верхній частині якого встановлені тангенціальний вхідний патрубок, нахилений під кутом відносно твірної корпусу, і кришка, до якої прикріплений стабілізатор у формі циліндра, в нижній частині заглушеного конусом, а нижня частина корпуса виконана конічною з патрубком для виведення пилу, І містить коаксіальну вставку з патрубком для виведення очищеного газу, згідно з винаходом, верхня частина корпусу виконана циліндричною, коаксіальна вставка додатково зафіксована, наприклад, центруючими стержнями, а конус стабілізатора розташований нижче верхнього краю коаксіальної вставки. В основу корисної моделі поставлено завдання створити циклон, в якому нове виконання та Це забезпечує більш рівномірний рух закрученого газового потоку, переважаючий вплив на тверді частини відцентрових сил майже по всій довжині зони осадження. Наявність незмінного малого кільцевого зазору між корпусом і коаксіальною вставкою, що забезпечується новим виконанням верхньої частини корпуса і додатковою фіксацією коаксіальної' вставки, сприяють зменшенню збурень потоку на виході з робочої зони Внаслідок цього ефективність очищення зростає. 10458 нижче верхнього краю коаксіальної вставки 6. Циклон працює так: Запилений газ поступає через тангенціальний патрубок 7 в кільцевий простір між корпусом 1 апарата і стабілізатором 4 і закручується. Під дією відцентрових сил, які виникають при обертанні потоку, частини пилу відкидаються до периферії, рухаються вниз вздовж стінки по спіралі, далі через кільцевий зазор між корпусом 1 і коаксіальною вставкою 6 і відводяться по патрубку 8. Очищений газ проходить кільцевий простір між коаксіальною вставкою 6 і стабілізатором 4 з конусом 5 і відводиться через патрубок 9. На Фіг 1 схематично зображено загальний вигляд циклона, на Фіг 2 - його переріз. Циклон складається з вертикально розміщеного циліндричного корпуса 1, до кришки 2 якого за допомогою фланця 3 закріплений стабілізатор 4, заглушений в нижній частині конусом 5, коаксіальної вставки 6, тангенціальне розміщеного вхідного патрубку 7, нахиленого під кутом відносно твірної корпусу 1, патрубків 8 і 9 для відведення очищеного газового потоку і осадженого пилу відповідно, та центруючих стержнів 10, прикріплених до стабілізатора 4, призначених для центрування у коаксіальній вставці 6. При цьому конус 5 розташований \ Фіг. 1 Фіг. 2 Комп'ютерна верстка Н Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
