Циклон

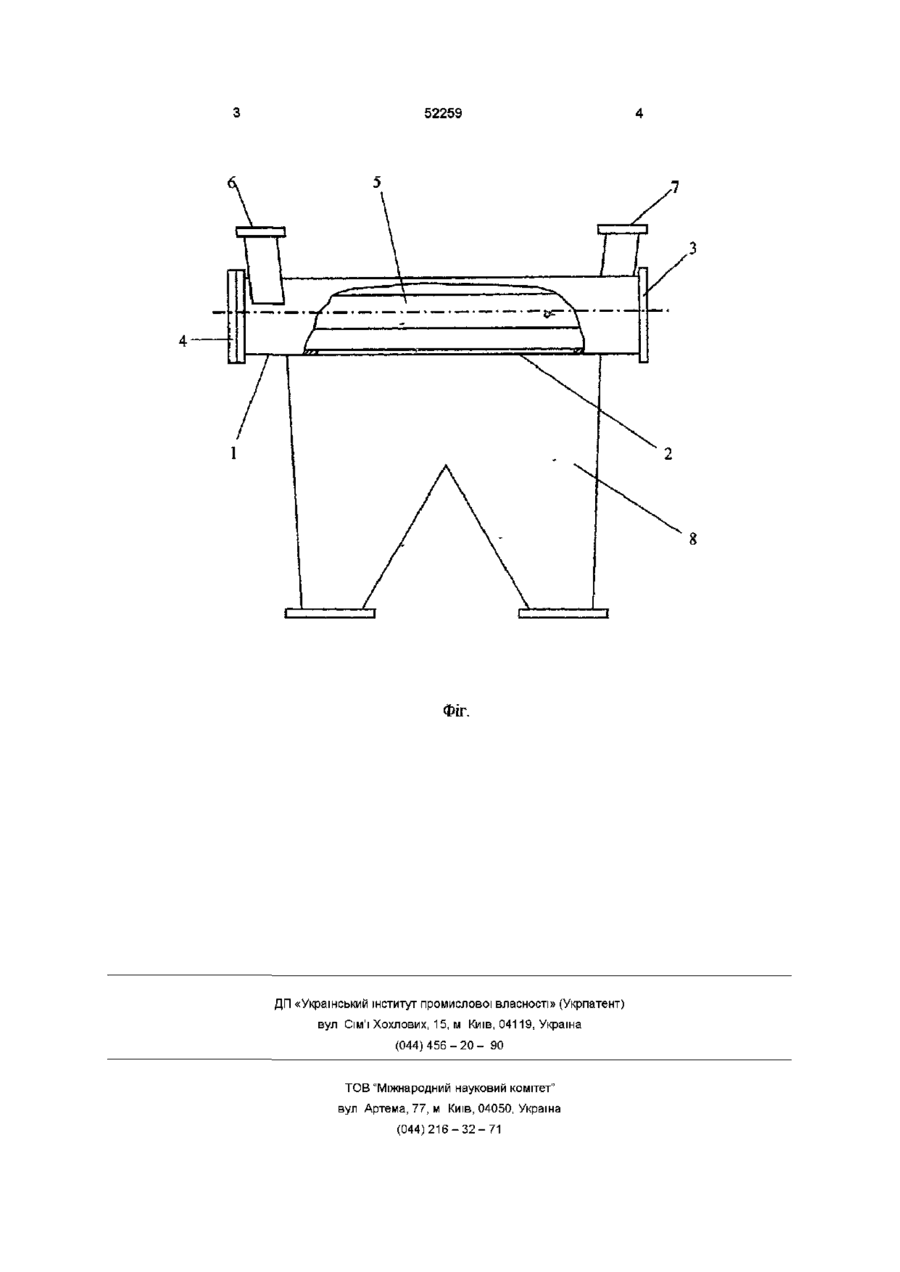

Циклон, що містить циліндричний корпус з кришкою, концентрично закріплену внутрішню трубу, тангенціальний вхідний патрубок, встановле ний з нахилом відносно твірної корпуса, і бункер для збирання вловленого пилу, який відрізняється тим, що циліндричний корпус розміщений горизонтально, оснащений другою кришкою та тангенціальним вихідним патрубком, розміщеним з нахилом відносно твірної корпуса, який виконаний з поздовжнім отвором в нижній частині для відведення вловленого пилу в бункер, причому внутрішня труба закріплена між двома кришками, а вхідний і вихідний патрубки розміщені на протилежних кінцях корпуса Винахід відноситься до пристроїв з використанням закручених вихрових потоків, зокрема з незмінним осьовим напрямком вихрового потоку, які можуть бути використані для очищення пилогазових потоків в різних галузях промисловості вихідним патрубком, розміщеним з нахилом відносно твірної корпуса, який виконаний з поздовжнім отвором в нижній частині для відведення вловленого пилу в бункер, причому внутрішня труба закріплена між двома кришками, а вхідний і вихідний патрубки розміщені на протилежних кінцях корпуса Це забезпечує незмінний осьовий напрямок закрученого потоку, що дозволяє уникнути явища радіального стоку і турбулізації потоку на виході з апарату, внаслідок чого ступінь очищення зростає, гідравлічний опір циклона при цьому зменшується На фіг зображено загальний вигляд циклона Циклон складається з горизонтально розміщеного циліндричного корпуса 1 в нижній частині якого виконано поздовжній отвір 2, кришок 3 і 4 між якими концентричне закріплена внутрішня труба 5, тангенціальних вхідного 6 та вихідного 7 патрубків, розміщених з нахилом відносно твірної корпуса, і бункера 8 для збирання вловленого пилу Циклон працює так Запилений газ поступає через тангенціальний патрубок 6 в простір між корпусом апарата 1 і внутрішньою трубою 5 і закручується Під дією відцентрових сил, які виникають при обертанні потоку, частинки пилу відкидаються до периферії, проходять через поздовжній отвір 2 і осаджуються в бункері 8 Оскільки ВХІДНИЙ патрубок 6, розміщений під кутом до вертикалі, створюється спрямований пилогазовий потік, який, рухаючись по коловій траєкторії, переміщується вздовж осі корпуса, і очищений газ виводиться з апарату через патрубок 7 Відомий ЦИКЛОН, ЯКИЙ МІСТИТЬ циліндричний корпус з кришкою, концентричне закріплену внутрішню трубу, тангенціальний вхідний патрубок, встановлений з нахилом відносно твірної корпуса, і бункер для збирання вловленого пилу Вихідний патрубок розташований в кришці і встановлений вертикально Але в такому циклоні, згідно з принципом роботи та розташування вхідного і вихідного патрубків, відбувається зміна осьового напрямку потоку з низхідного на висхідний, внаслідок чого в нього значний гідравлічний опір, є радіальний сток і турбулізація потоку на виході з циклону, що знижує ефективність очищення В основу винаходу поставлено завдання створити циклон, в якому нове виконання та взаємне розташування конструктивних елементів дозволило б забезпечити незмінний осьовий напрямок пилогазового потоку, що дасть можливість збільшити ефективність очищення і зменшити гідравлічний опір Поставлене завдання вирішується тим, що циклон, який містить циліндричний корпус з кришкою, концентрично закріплену внутрішню трубу, тангенціальний вхідний патрубок, встановлений з нахилом відносно твірної корпуса, і бункер для збирання вловленого пилу, згідно з винаходом, циліндричний корпус розміщений горизонтально, оснащений другою кришкою та тангенціальним ю ю 52259 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
