Циклон

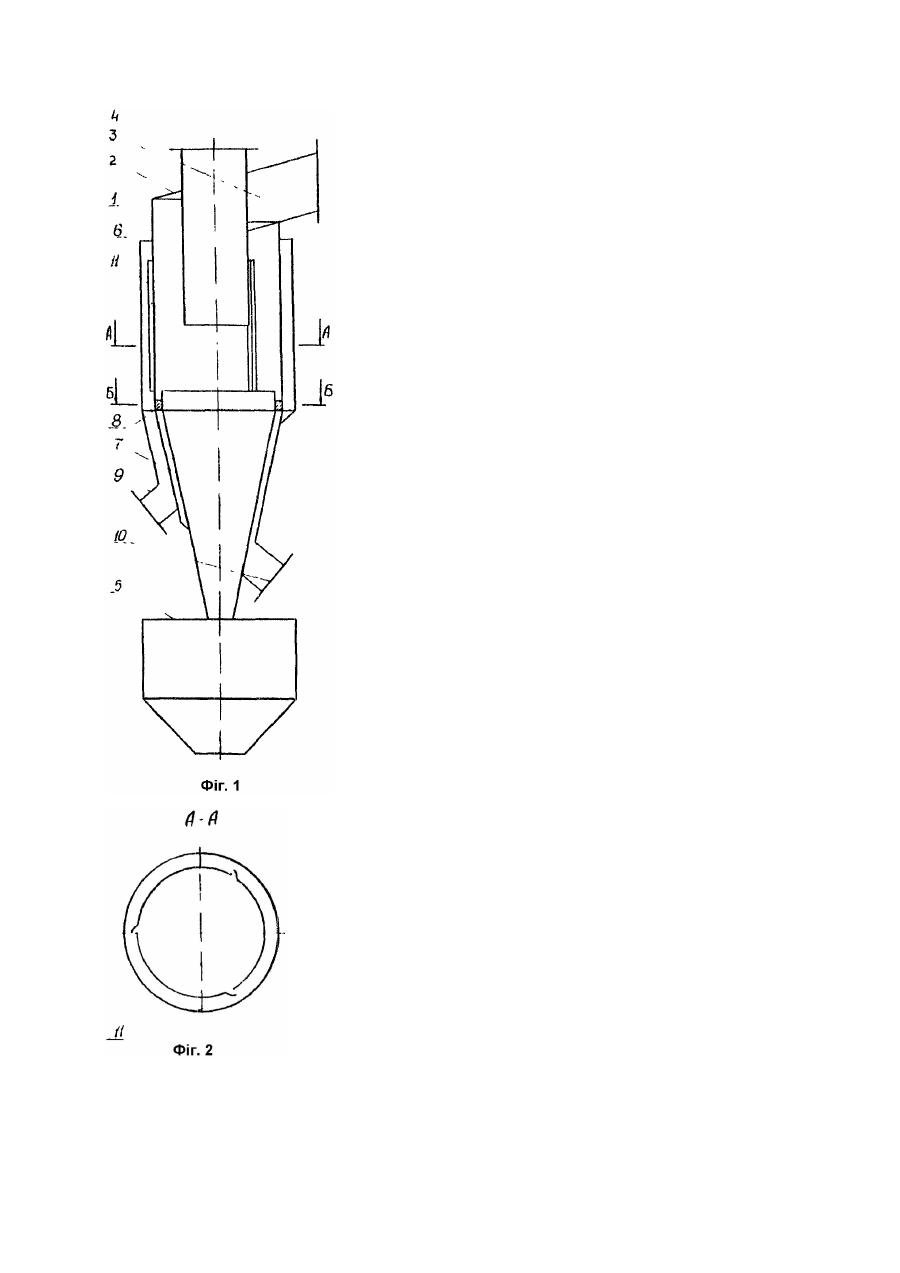

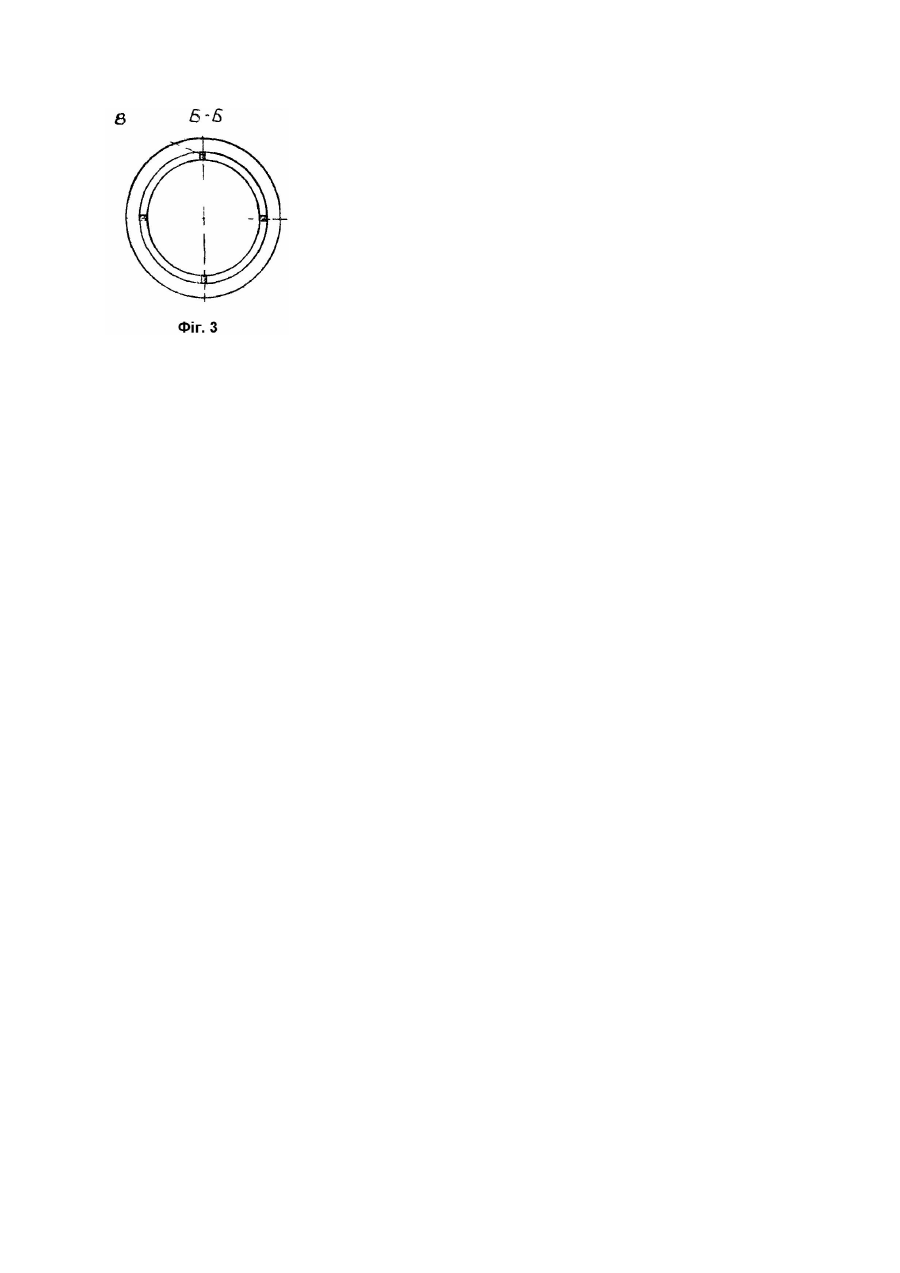

Винахід відноситься до відцентрових пристроїв, які використовуються для розділення пилегазових потоків в різних галузях промисловості. Відомий циклон типу ЦН, який складається з циліндро-конічного корпусу, тангенціального вхідного патрубка, кришки, вихлопної труби і бункера (Кузнецов И.Е., Шмат К.И., Кузнецов С.И. Оборудование для санитарной очистки газов: Справ. - К.: Техника, 1989. - С.262). Проте, внаслідок локальної турбулізації зовнішнього вихору у місці входу у вихлопну трубу і радіального стікання у конічній частині корпусу тверда фаза разом із внутрішнім вихором частково виноситься, що зменшує ефективність очищення. В основу винаходу поставлено задачу вдосконалити конструкцію циклону, в якому введення нових елементів і нове виконання відомих забезпечило б виділення пристінного пилевого шару із зовнішнього вихору, послабило б вплив турбулізації і радіального стікання на захоплення твердої фази внутрішнім вихором, що дозволить збільшити ефективність очищення газу в циклоні. Поставлена задача вирішується тим, що циклон, який складається з циліндро-конічного корпусу, тангенціального вхідного патрубка, кришки, вихлопної труби і бункера, згідно з винаходом, додатково оснащений кожухом з пилевідвідним патрубком і коаксіальною внутрішньою вставкою із центруючими зовнішніми пластинами в конічній частині, при цьому циліндрична частина корпусу виконана з вертикальними прорізами з відігнутими назовні в напрямку руху зовнішнього вихору краями, а конічна частина корпусу - зрізана під кутом природного відкосу твердої фази і оснащена пилевідвідним патрубком. Оснащення циклону додатковим кожухом і коаксіальною внутрішньою вставкою, виконання прорізів в циліндричній частині корпусу дозволить виділити пристінний пилевий шар із зовнішнього вихору, послабити вплив турбулізації і радіального стікання на захоплення твердої фази внутрішнім вихором і збільшити ефективність очищення газу в циклоні. На фіг.1 зображений загальний вигляд циклона: на фіг.2 - поперечний переріз циклона в циліндричній частині корпусу; на фіг.3 - поперечний переріз циклона в конічний частині корпусу. Циклон складається з циліндро-конічного корпусу 1 з кришкою 2, тангенціального вхідного патрубка 3, вихлопної труби 4, бункера 5, кожуха 6, коаксіальної внутрішньої вставки 7 з центруючими зовнішніми пластинами 8, пилевідвідних патрубків 9 і 10. Циліндрична частина корпусу 1 виконана з вертикальними прорізами з відігнутими назовні в напрямку руху зовнішнього виходу краями 11. Циклон працює таким чином. Запилений газ поступає в циліндричну частину корпусу 1 через тангенціальний вхідний патрубок 3 і закручується. Під дією відцентрової сили грубі фракції твердої фази відкидаються до стінок і через прорізи потрапляють у кільцевий простір між корпусом 1 і кожухом 6, звідки виводяться через патрубок 9. Тонка фракція твердої фази попадає у кільцевий простір між конічною частиною корпусу 1 і коаксіальною внутрішньою вставкою 7 і виводиться через патрубок 10, а частково очищений газ потрапляє в бункер 5, відокремлюється від решти твердої фази, змінює осьовий напрямок руху на протилежний і виходить через вихлопну трубу 4.
