Пристрій для розподілу зернових матеріалів за пружними властивостями

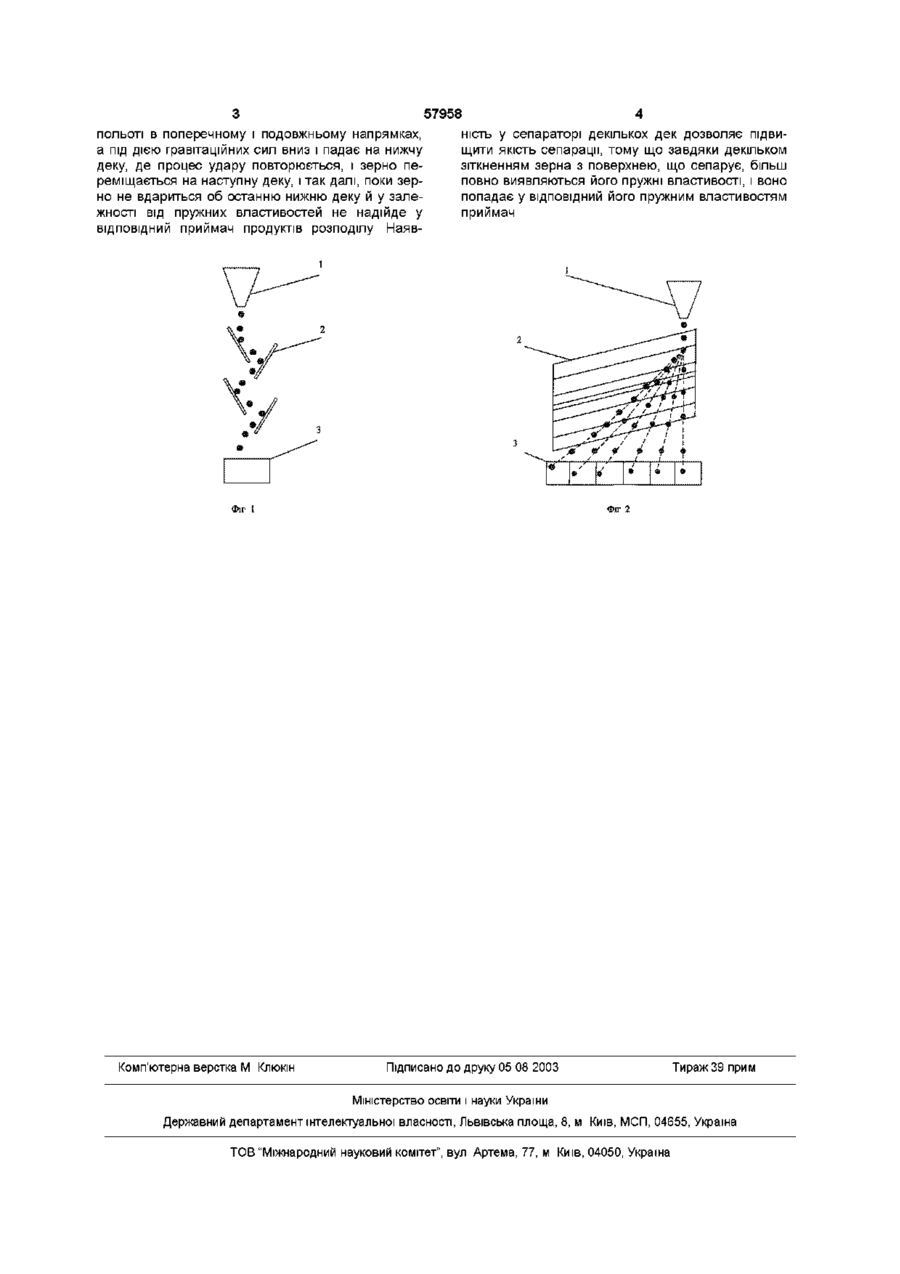

Пристрій для розподілу зернових матеріалів за пружними властивостями, завантажувальний пристрій, що включає похилу деку і приймачі продуктів розподілу, який відрізняється тим, що деки встановлені з поздовжньо - поперечним нахилом ударною стороною назустріч одна до одної і зміщені в поперечному напрямку одна нижче іншої, а приймачі продуктів поділу розташовані уздовж подовжньої осі симетрії зернових сумішей Сутність зазначеного недоліку полягає в наступному Після виходу з бункера і при польоті до удару об поверхню, що сепарує, зерно змінює своє початкове положення Причому для кожного окремого зерна це положення різне У результаті цього в момент удару зерна об розділову поверхню воно може займати різні положення (як правило, зерна мають форму, відмінну від кулі) Через це дальність польоту зерна коливається в дуже широких межах Інакше кажучи, зерна однієї і тієї ж пружності (однієї фракції суміші) у залежності від положення в момент удару можуть мати різну дальність польоту і попадати в різні приймачі продуктів сепарування, призначені для іншої фракції Для підвищення якості розподілу зернових сумішей в пристрої встановлені додаткові декі з поздовжньо-поперечним нахилом ударною стороною назустріч одна до одної і зміщені в поперечному напрямку одна нижче іншої, а приймачі продуктів поділу розташовані уздовж подовжньої осі симетрії На фіг 1 представлено пристрій для розподілу зернових матеріалів за пружними властивостями вигляд спереду, на фіг 2 - вигляд запропонованого пристрою збоку Пристрій складається з завантажувального пристрою 1, похилих дек 2, приймачів продуктів розподілу З Пристрій працює в такий спосіб Вихідна суміш з бункера самопливом під дією гравітаційних сил падає на поверхню першої верхньої деки, де зерно після удару завдяки поперечному і подовжньому нахилу деки зміщується в 00 ю о> ю 57958 польоті в поперечному і подовжньому напрямках, а під дією гравітаційних сил вниз і падає на нижчу деку, де процес удару повторюється, і зерно переміщається на наступну деку, і так далі, поки зерно не вдариться об останню нижню деку й у залежності від пружних властивостей не надійде у ВІДПОВІДНИЙ приймач продуктів розподілу Наяв ність у сепараторі декількох дек дозволяє підвищити якість сепарації, тому що завдяки декільком зіткненням зерна з поверхнею, що сепарує, більш повно виявляються його пружні властивості, і воно попадає у ВІДПОВІДНИЙ ЙОГО пружним властивостям приймач • ічг 2 ІЧГ І Комп'ютерна верстка М Клюкш 1 № Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
