Пристрій для лущення зерна

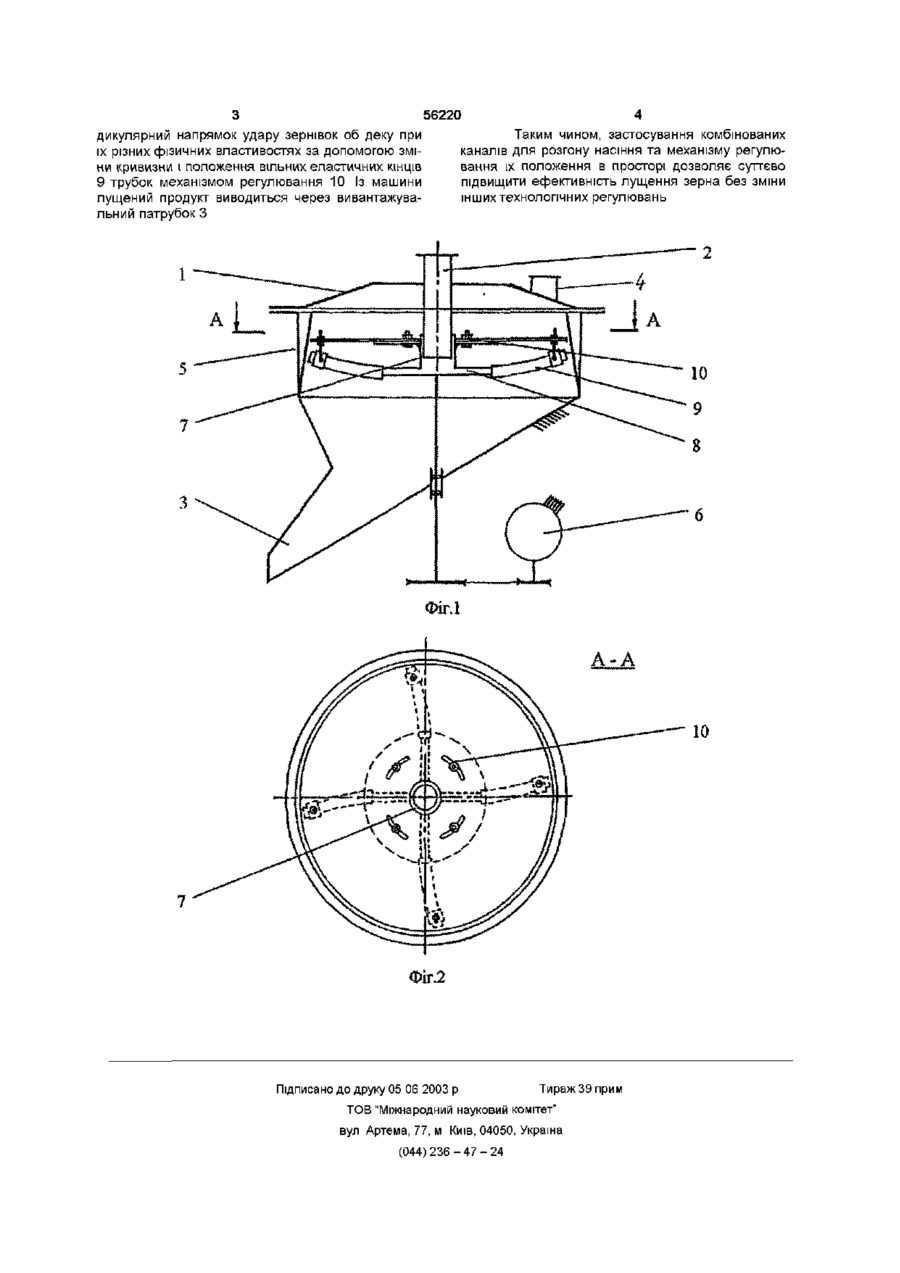

Пристрій для лущення зерна, що містить вертикально встановлений корпус із завантажуваль Винахід відноситься допущення зерна олійних культур - конструкцій пристроїв для лущення, і може бути застосований в ОЛІЙНІЙ промисловості, сільському господарстві та лабораторних установках науково-дослідних організацій Відомий пристрій для лущення насіння олійних культур, що містить встановлену в корпусі із завантажувальним бункером деку і пустотілий ротор із зігнутими в напрямку, протилежному напрямку його обертання трубками Трубки мають на своїх кінцях лопатки Завантажувальний бункер обладнано нагрівачем (SU №1747149 15 07 92 Бюл №26) Недоліком даної конструкції є низька якість лущення при ЗМІНІ технологічних властивостей перероблюваного зерна, що є наслідком не повного використання енергії насінин, отриманої при їх відцентровому русі, а саме - не завжди прямого удару зерна об поверхню деки Винаходом ставиться завдання підвищення ефективності лущення зерна Вказане завдання досягається за рахунок того, що в пристрої для лущення зерна, що містить вертикально встановлений корпус із завантажувальним та вивантажувальним патрубками, аспіраційним патрубком, розміщені в корпусі деку, пустотілий ротор із трубками, привід обертання ротора, відрізняється тим, що трубки ротора складаються із двох частин - жорстких, що кріпляться безпосередньо до порожнини ротора, та еластичних, які мають механізми регулювання розташування їх вільних КІНЦІВ у вертикальній та горизон ним та вивантажувальним патрубками, аспіраційним патрубком, розміщені в корпусі деку, пустотілий ротор із трубками, привід обертання ротора, який відрізняється тим, що трубки ротора складаються із двох частин - жорстких, що прикріплені безпосередньо до порожнини ротора, та еластичних, які мають механізми регулювання розташування їх вільних КІНЦІВ у вертикальній та горизонтальній площині тальній площині Така конструкція ротора дозволяє змінювати кривизну еластичної частини трубки і підбирати траєкторію вильоту зерна із трубок, залежно від його фізичних властивостей, не змінюючи при цьому інших технологічних регулювань На фіг 1 схематично зображено варіант відцентрового пристрою для лущення зерна, загальний вигляд, на фіг 2 - переріз А-А пристрою на фіг 1, вигляд зверху Пристрій містить корпус 1 із завантажувальною 2 і вивантажувальною 3 трубками, аспіраційний патрубок 4, деку 5, привід 6 і СПІВВІСНО змонтований на вертикальному валу трубчатий ротор 7 Трубки ротора складаються із жорсткої 8 та еластичної 9 частин ВІЛЬНІ КІНЦІ еластичних частин трубок зв'язані із механізмом регулювання 10 їх положення у вертикальній та горизонтальній площині Пристрій працює наступним чином Зерно надходить в корпус 1 через завантажувальний патрубок 2, переміщуючись поступово в камеру ротора 7 Далі продукт під дією відцентрових сил надходить в канали трубок ротора, розганяється і викидається в бік деки 5, де в результаті удару відбувається розколювання оболонок зерна Для ефективного лущення траєкторія зернівки в точці контакту и з поверхнею деки повинна бути направлена по нормалі до деки 5, при цьому удар буде прямим і майже вся кінетична енергія зернини ітиме на деформацію-розколювання оболонки без витрат на тертя об деку Забезпечується перпен О (О ю З 56220 Таким чином, застосування комбінованих дикулярний напрямок удару зернівок об деку при каналів для розгону насіння та механізму регулюїх різних фізичних властивостях за допомогою змівання їх положення в просторі дозволяє суттєво ни кривизни і положення вільних еластичних КІНЦІВ підвищити ефективність лущення зерна без зміни 9 трубок механізмом регулювання 10 Із машини інших технологічних регулювань лущений продукт виводиться через вивантажувальний патрубок З Фіг.1 А-А Фіг.2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
