Полозковий сошник

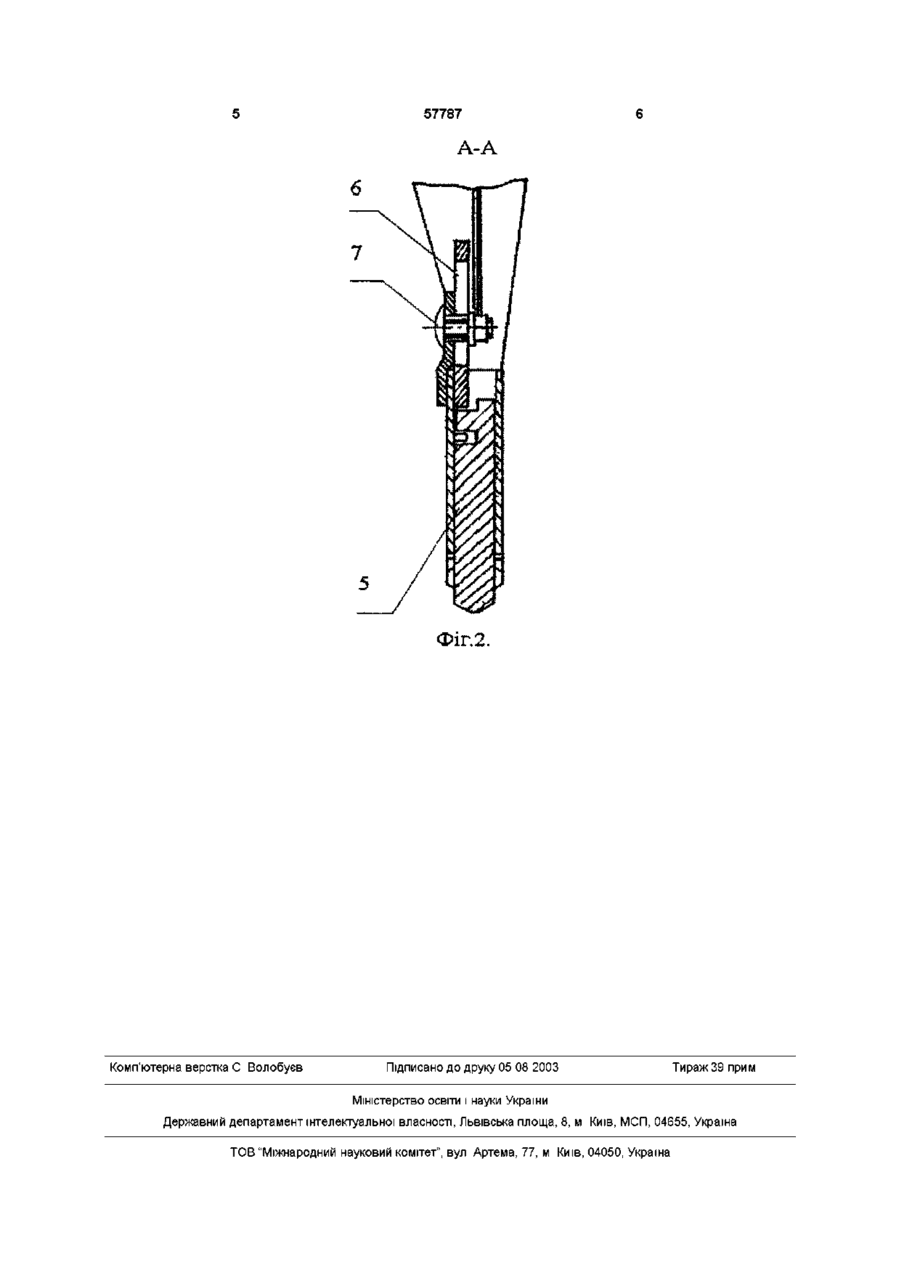

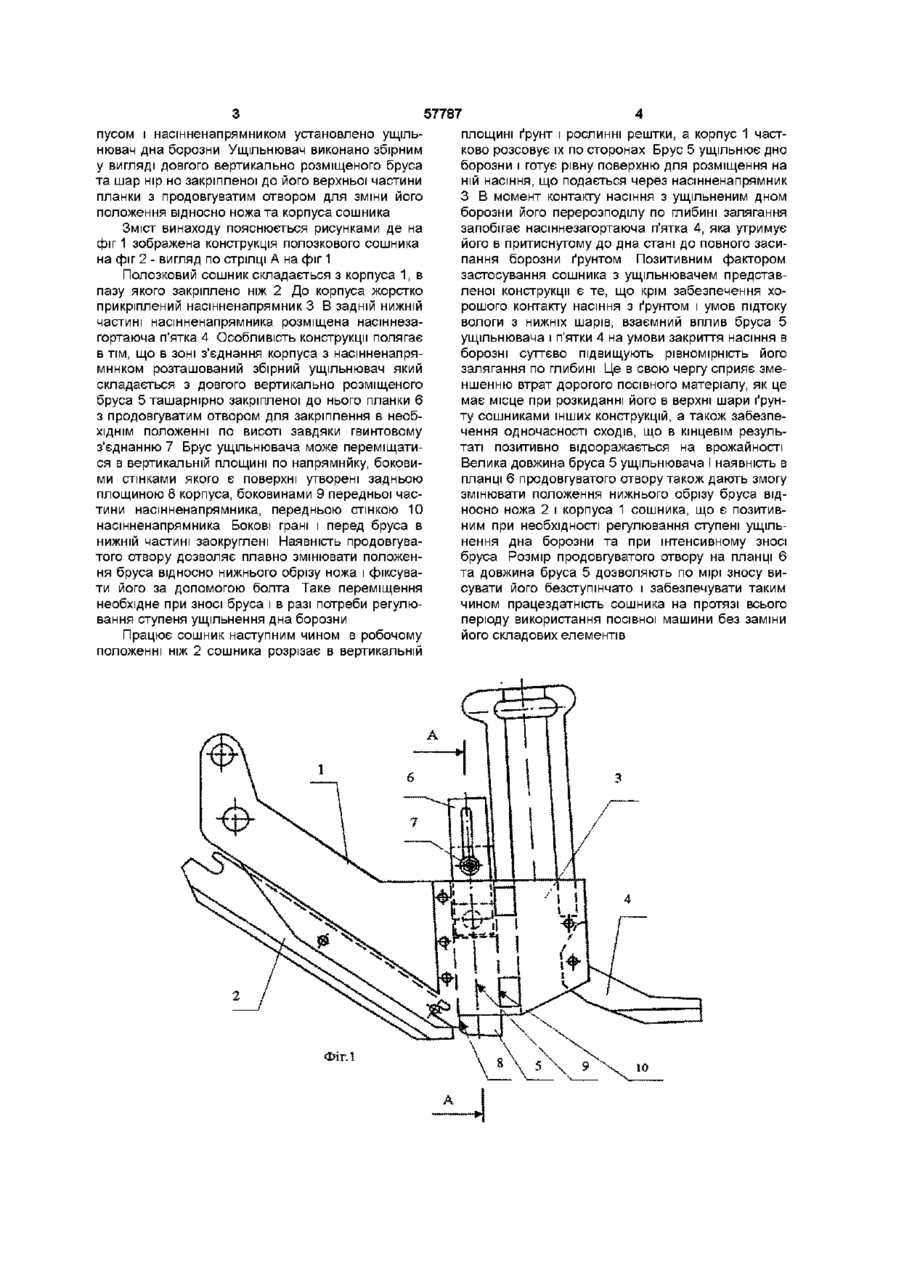

1 Полозковий сошник, який складається з корпуса, до якого закріплений ніж, насіннєнапрямник та насіннєзагортаюча п'ятка, який відрізняється тим, що між корпусом і насіннєнапрямником установлено ущільнювач дна борозни 2 Полозковий сошник за п 1, який відрізняється тим, що ущільнювач виконано збірним у вигляді вертикально розміщеного бруса та шарнірно закріпленої до його верхньої частини планки з продовгуватим отвором Найбільш близьким по технологічному рішенню та досягаемому результату є конструкція сошника [Патент України № 20712А кл А01 с7/20, 1997 р Бюл № 6], який складається з корпуса, ножа, насінненапрямника та насіннезагортаючої п'ятки Дана конструкція з точки зору якості виконання технологічного процесу має позитивну особливість в тім, що насіннєзагортаюча п'ятка запобігає перерозподілу насіння по глибині загортання після його контакту з ґрунтом Нерівномірність його залягання по глибині при використанні даного сошника мінімальна Функції ущільнювача дна борозни в даній конструкції виконує нижній обріз його корпуса Основними недоліками даної конструкції є відсутність можливості регулювання інтенсивності ущільнення дна борозни, можливість стирання нижнього обрізу корпуса сошника і порушення в результаті цього якісних показників виконання технологічного процесу Задача, на вирішення якої спрямований даний винахід, полягає в поліпшенні якості виконання технологічного процесу та підвищенні ДОВГОВІЧНОСТІ роботи сошника шляхом забезпечення можливості зміни інтенсивності ущільнення дна борозни та продовження терміну експлуатації найбільш підлеглого зносу елемента конструкції Поставлена задача вирішується тим, що для формування борозни і укладання в неї насіння пропонується полозковий сошник, який складається з корпуса, ножа, насінненапрямника та насіннезагортаючої п'ятки і відрізняється тим, що між кор О і 00 ю 57787 пусом і насінненапрямником установлено ущільнювач дна борозни Ущільнювач виконано збірним у вигляді довгого вертикально розміщеного бруса та шар нір но закріпленої до його верхньої частини планки з продовгуватим отвором для зміни його положення відносно ножа та корпуса сошника Зміст винаходу пояснюється рисунками де на фіг 1 зображена конструкція полозкового сошника на фіг 2 - вигляд по стрілці А на фіг 1 Полозковий сошник складається з корпуса 1, в пазу якого закріплено ніж 2 До корпуса жорстко прикріплений насінненапрямник З В задній нижній частині насінненапрямника розміщена насіннезагортаюча п'ятка 4 Особливість конструкції полягає в тім, що в зоні з'єднання корпуса з насінненапрямннком розташований збірний ущільнювач який складається з довгого вертикально розміщеного бруса 5 ташарнірно закріпленої до нього планки 6 з продовгуватим отвором для закріплення в необхіднім положенні по висоті завдяки гвинтовому з'єднанню 7 Брус ущільнювача може переміщатися в вертикальній площині по напрямнйку, боковими стінками якого є поверхні утворені задньою площиною 8 корпуса, боковинами 9 передньої частини насінненапрямника, передньою стінкою 10 насінненапрямника Бокові грані і перед бруса в нижній частині заокруглені Наявність продовгуватого отвору дозволяє плавно змінювати положення бруса відносно нижнього обрізу ножа і фіксувати його за допомогою болта Таке переміщення необхідне при зносі бруса і в разі потреби регулювання ступеня ущільнення дна борозни Працює сошник наступним чином в робочому положенні ніж 2 сошника розрізає в вертикальній площині ґрунт і рослинні рештки, а корпус 1 частково розсовує їх по сторонах Брус 5 ущільнює дно борозни і готує рівну поверхню для розміщення на ній насіння, що подається через насінненапрямник З В момент контакту насіння з ущільненим дном борозни його перерозподілу по глибині залягання запобігає насіннезагортаюча п'ятка 4, яка утримує його в притиснутому до дна стані до повного засипання борозни ґрунтом Позитивним фактором застосування сошника з ущільнювачем представленої конструкції є те, що крім забезпечення хорошого контакту насіння з ґрунтом і умов підтоку вологи з нижніх шарів, взаємний вплив бруса 5 ущільнювача і п'ятки 4 на умови закриття насіння в борозні суттєво підвищують рівномірність його залягання по глибині Це в свою чергу сприяє зменшенню втрат дорогого посівного матеріалу, як це має місце при розкиданні його в верхні шари ґрунту сошниками інших конструкцій, а також забезпечення одночасності сходів, що в кінцевім результаті позитивно відооражається на врожайності Велика довжина бруса 5 ущільнювача І наявність в планці 6 продовгуватого отвору також дають змогу змінювати положення нижнього обрізу бруса відносно ножа 2 і корпуса 1 сошника, що є позитивним при необхідності регулювання ступені ущільнення дна борозни та при інтенсивному зносі бруса Розмір продовгуватого отвору на планці 6 та довжина бруса 5 дозволяють по мірі зносу висувати його безступінчато і забезпечувати таким чином працездатність сошника на протязі всього періоду використання посівної машини без заміни його складових елементів Фіг.2. Комп'ютерна верстка С Волобусв Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
