Віброакустичний ізолятор

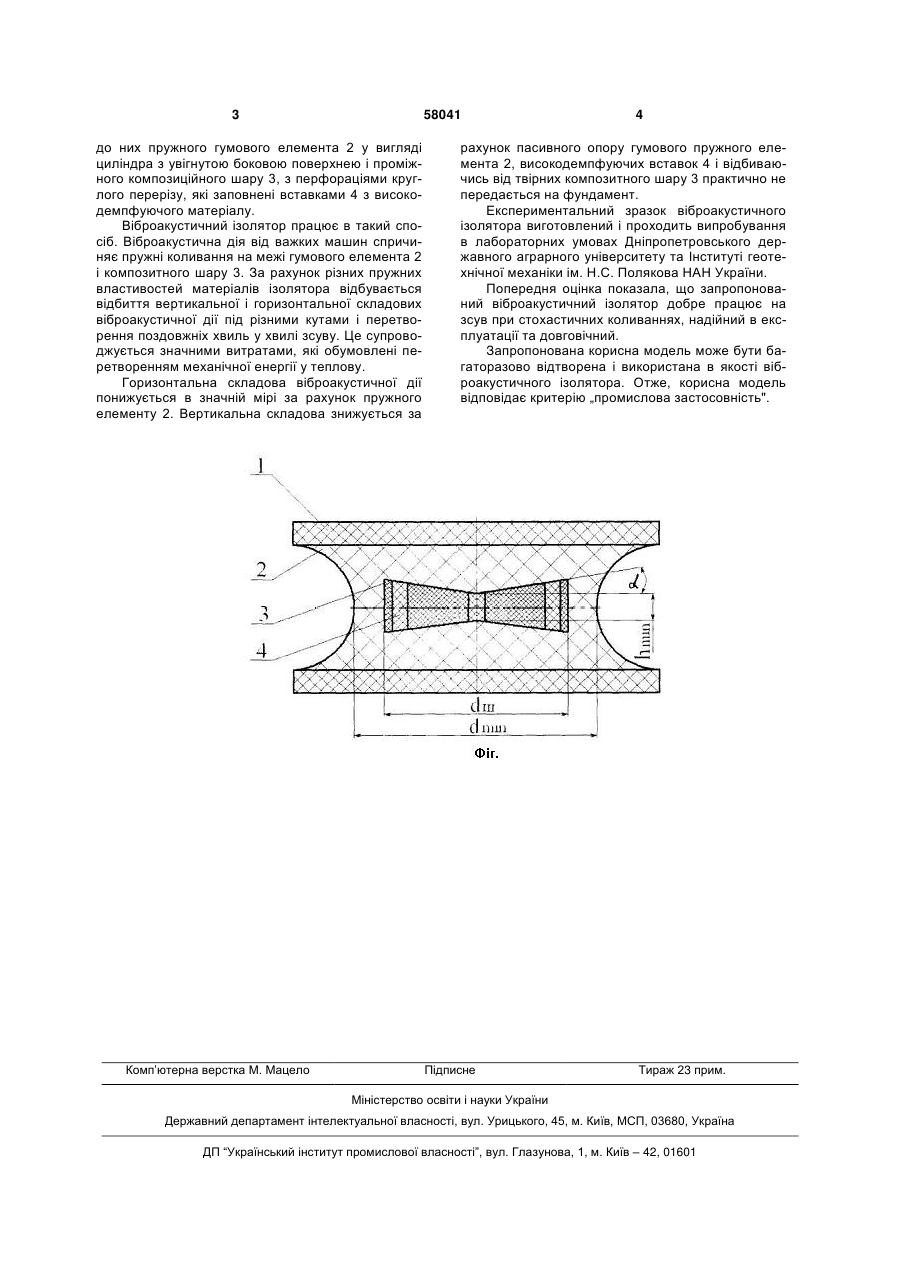

Віброакустичний ізолятор, що складається з двох рівнобіжних пластин, приєднаного до них пружного гумового елемента у вигляді циліндра з увігнутою боковою поверхнею і проміжного композиційного шару, з перфораціями круглого перерізу, які заповнені вставками з високодемпфуючого матеріалу, який відрізняється тим, що рівнобіжні пластини виготовлені з гумово-кордового (композитного) матеріалу. (19) (21) u201011197 (22) 20.09.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ДИРДА ВІТАЛІЙ ІЛАРІОНОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, АГАЛЬЦОВ ГЕНАДІЙ МИКОЛАЙОВИЧ (73) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, ДИРДА ВІТАЛІЙ ІЛАРІОНОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ, АГАЛЬЦОВ ГЕНАДІЙ МИКОЛАЙОВИЧ 3 58041 до них пружного гумового елемента 2 у вигляді циліндра з увігнутою боковою поверхнею і проміжного композиційного шару 3, з перфораціями круглого перерізу, які заповнені вставками 4 з високодемпфуючого матеріалу. Віброакустичний ізолятор працює в такий спосіб. Віброакустична дія від важких машин спричиняє пружні коливання на межі гумового елемента 2 і композитного шару 3. За рахунок різних пружних властивостей матеріалів ізолятора відбувається відбиття вертикальної і горизонтальної складових віброакустичної дії під різними кутами і перетворення поздовжніх хвиль у хвилі зсуву. Це супроводжується значними витратами, які обумовлені перетворенням механічної енергії у теплову. Горизонтальна складова віброакустичної дії понижується в значній мірі за рахунок пружного елементу 2. Вертикальна складова знижується за Комп’ютерна верстка М. Мацело 4 рахунок пасивного опору гумового пружного елемента 2, високодемпфуючих вставок 4 і відбиваючись від твірних композитного шару 3 практично не передається на фундамент. Експериментальний зразок віброакустичного ізолятора виготовлений і проходить випробування в лабораторних умовах Дніпропетровського державного аграрного університету та Інституті геотехнічної механіки ім. Н.С. Полякова НАН України. Попередня оцінка показала, що запропонований віброакустичний ізолятор добре працює на зсув при стохастичних коливаннях, надійний в експлуатації та довговічний. Запропонована корисна модель може бути багаторазово відтворена і використана в якості віброакустичного ізолятора. Отже, корисна модель відповідає критерію „промислова застосовність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
