Віброакустичний ізолятор
Номер патенту: 58046
Опубліковано: 25.03.2011
Автори: Дирда Віталій Іларіонович, Пугач Андрій Миколайович, Кобець Анатолій Степанович
Формула / Реферат
Віброакустичний ізолятор, що містить основи, між якими розміщені пластини, та розміщений між пластинами набір пружних елементів, основи і пластини виконані з виступом по периферії, основи в повздовжньому перерізі мають форму тавра, а пластини - двотавра, стінки якого утоплені в пружному елементі, а полички розташовані одна відносно іншої і відносно виступів пластин із зазором, який відрізняється тим, що пружні елементи виконані з перфораціями, діаметр яких зменшується в напрямку від основ до центра опори.
Текст

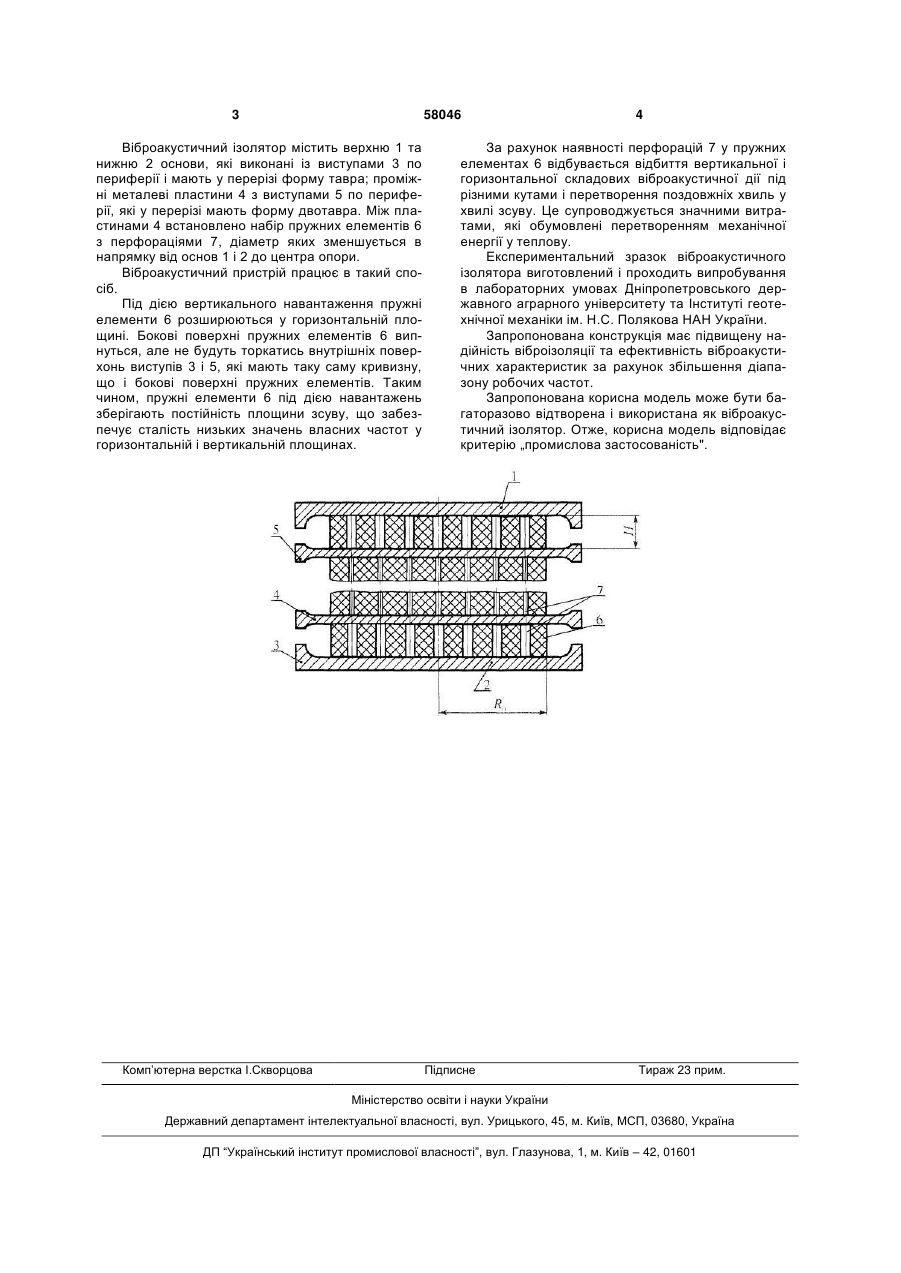

Віброакустичний ізолятор, що містить основи, між якими розміщені пластини, та розміщений між 3 58046 Віброакустичний ізолятор містить верхню 1 та нижню 2 основи, які виконані із виступами 3 по периферії і мають у перерізі форму тавра; проміжні металеві пластини 4 з виступами 5 по периферії, які у перерізі мають форму двотавра. Між пластинами 4 встановлено набір пружних елементів 6 з перфораціями 7, діаметр яких зменшується в напрямку від основ 1 і 2 до центра опори. Віброакустичний пристрій працює в такий спосіб. Під дією вертикального навантаження пружні елементи 6 розширюються у горизонтальній площині. Бокові поверхні пружних елементів 6 випнуться, але не будуть торкатись внутрішніх поверхонь виступів 3 і 5, які мають таку саму кривизну, що і бокові поверхні пружних елементів. Таким чином, пружні елементи 6 під дією навантажень зберігають постійність площини зсуву, що забезпечує сталість низьких значень власних частот у горизонтальній і вертикальній площинах. Комп’ютерна верстка І.Скворцова 4 За рахунок наявності перфорацій 7 у пружних елементах 6 відбувається відбиття вертикальної і горизонтальної складових віброакустичної дії під різними кутами і перетворення поздовжніх хвиль у хвилі зсуву. Це супроводжується значними витратами, які обумовлені перетворенням механічної енергії у теплову. Експериментальний зразок віброакустичного ізолятора виготовлений і проходить випробування в лабораторних умовах Дніпропетровського державного аграрного університету та Інституті геотехнічної механіки ім. Н.С. Полякова НАН України. Запропонована конструкція має підвищену надійність віброізоляції та ефективність віброакустичних характеристик за рахунок збільшення діапазону робочих частот. Запропонована корисна модель може бути багаторазово відтворена і використана як віброакустичний ізолятор. Отже, корисна модель відповідає критерію „промислова застосованість". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibro-acoustic insulator
Автори англійськоюKobets Anatolii Stepanovych, Dyrda Vitalii Ilarionovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюВиброакустический изолятор
Автори російськоюКобец Анатолий Степанович, Дырда Виталий Илларионович, Пугач Андрей Николаевич
МПК / Мітки
МПК: F16F 1/36, F16F 15/08
Мітки: ізолятор, віброакустичний
