Комбінований віброакустичний датчик торкання
Номер патенту: 42585
Опубліковано: 10.07.2009
Автори: Симута Микола Олександрович, Скороход Олександр Михайлович, Гнатейко Нонна Валентинівна, Румбешта Валентин Олександрович
Формула / Реферат
Комбінований віброакустичний датчик торкання, що містить розташований в корпусі віброакустичний п'єзоелектричний датчик-акселерометр реєстрації миті мікроудару щупа, розміщений зверху на базовій платформі, який відрізняється тим, що він додатково містить малопотужний магнітостриктор, що збуджує мікроосьові віброколивання в 1-2 мкм, розміщений знизу на базовій платформі, який має в своєму складі шток з щупом, жорстко закріплені знизу до платформи, які призначені для формування сигналу дотику мікроударом по поверхні деталі.
Текст

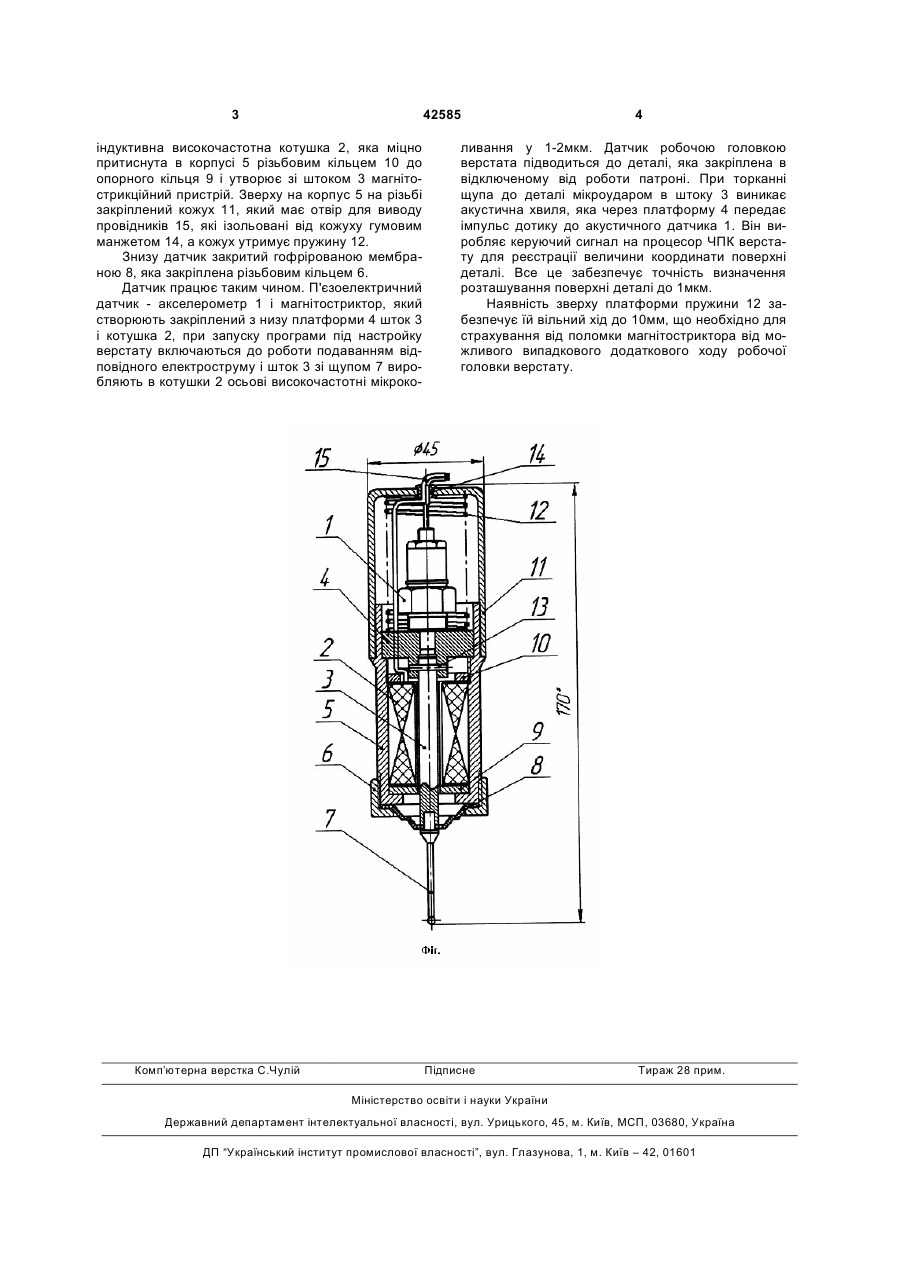

Комбінований віброакустичний датчик торкання, що містить розташований в корпусі віброакустичний п'єзоелектричний датчик-акселерометр реєстрації миті мікроудару щупа, розміщений зверху на базовій платформі, який відрізняється тим, що він додатково містить малопотужний магнітостриктор, що збуджує мікроосьові віброколивання в 1-2 мкм, розміщений знизу на базовій платформі, який має в своєму складі шток з щупом, жорстко закріплені знизу до платформи, які призначені для формування сигналу дотику мікроударом по поверхні деталі. (19) (21) u200901600 (22) 24.02.2009 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) РУМБЕШТА ВАЛЕНТИН ОЛЕКСАНДРОВИЧ, ГНАТЕЙКО НОННА ВАЛЕНТИНІВНА, СИМУТА МИКОЛА ОЛЕКСАНДРОВИЧ, СКОРОХОД ОЛЕКСАНДР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 42585 індуктивна високочастотна котушка 2, яка міцно притиснута в корпусі 5 різьбовим кільцем 10 до опорного кільця 9 і утворює зі штоком 3 магнітострикційний пристрій. Зверху на корпус 5 на різьбі закріплений кожух 11, який має отвір для виводу провідників 15, які ізольовані від кожуху гумовим манжетом 14, а кожух утримує пружину 12. Знизу датчик закритий гофрірованою мембраною 8, яка закріплена різьбовим кільцем 6. Датчик працює таким чином. П'єзоелектричний датчик - акселерометр 1 і магнітостриктор, який створюють закріплений з низу платформи 4 шток 3 і котушка 2, при запуску програми під настройку верстату включаються до роботи подаванням відповідного електроструму і шток 3 зі щупом 7 виробляють в котушки 2 осьові високочастотні мікроко Комп’ютерна верстка C.Чулій 4 ливання у 1-2мкм. Датчик робочою головкою верстата підводиться до деталі, яка закріплена в відключеному від роботи патроні. При торканні щупа до деталі мікроударом в штоку 3 виникає акустична хвиля, яка через платформу 4 передає імпульс дотику до акустичного датчика 1. Він виробляє керуючий сигнал на процесор ЧПК верстату для реєстрації величини координати поверхні деталі. Все це забезпечує точність визначення розташування поверхні деталі до 1мкм. Наявність зверху платформи пружини 12 забезпечує їй вільний хід до 10мм, що необхідно для страхування від поломки магнітостриктора від можливого випадкового додаткового ходу робочої головки верстату. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined vibro-acoustic indicator of touch
Автори англійськоюRumbeshta Valentyn Oleksandrovych, Hnateiko Nonna Valentynivna, Symuta Mykola Oleksandrovych, Skorokhod Oleksandr Mykhailovych
Назва патенту російськоюКомбинированный виброакустический датчик касания
Автори російськоюРумбешта Валентин Александрович, Гнатейко Нонна Валентиновна, Симута Николай Александрович, Скороход Александр Михайлович
МПК / Мітки
МПК: G01B 7/02
Мітки: датчик, торкання, віброакустичний, комбінований
Код посилання
<a href="https://ua.patents.su/2-42585-kombinovanijj-vibroakustichnijj-datchik-torkannya.html" target="_blank" rel="follow" title="База патентів України">Комбінований віброакустичний датчик торкання</a>
