Хонінгувальна головка для попереднього і остаточного хонінгування

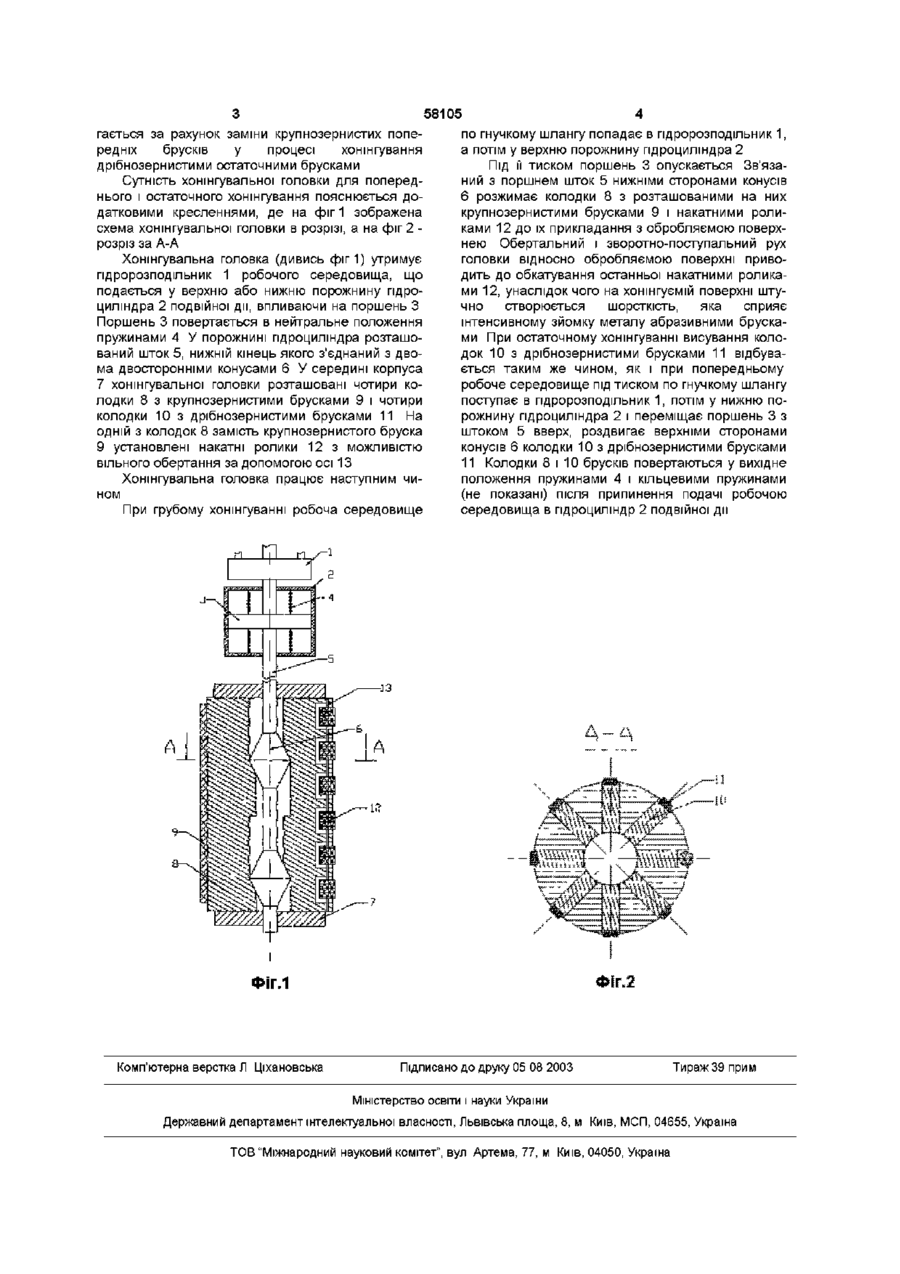

Хонінгувальна головка для попереднього і остаточного хонінгування, що містить корпус, все редині якого розташований шток з двома двосторонніми конусами, що діють в залежності від положення поршня гідроциліндра подвійної дії на комплекти колодок з крупнозернистими або дрібнозернистими брусками, яка відрізняється тим, що на одній із колодок замість крупнозернистого бруска для попереднього хонінгування встановлені накатні ролики Винахід відноситься до абразивної обробки і може бути використаний для сполучення попереднього і остаточного хонінгування Відома хонінгувальна головка для попереднього і остаточного хонінгування (А с 854693, МПК В24ВЗЗ/02 від 15 0881, бюлетень "Открытия, изобретения, промышленные образцы, товарные знаки" - 1981 р - №30 - С 68), у корпусі якої розміщений розжимний шток з робочими і неробочими лисками, які чергуються, число яких дорівнює числу колодок з брусками одного комплекту, а кут повороту штоку при переході з попереднього на остаточне хонінгування дорівнює куту між колодками з брусками різних комплектів Хонінгувальна головка має малу продуктивність на операції попереднього хонінгування, так як в процесі обробки відбувається затухання зйомки металу Відома хонінгувальна головка для попереднього і остаточного хонінгування (Ас 1404299, МПК В24ВЗЗ/08 від 23 06 88, бюлетень "Открытия, изобретения" -1988р -№23 - С 65), у корпусі якої розташовані два комплекти колодок з крупнозернистими і дрібнозернистими брусками і основний і додатковий розжимні конуси, зв'язані ВІДПОВІДНО З комплектами колодок з крупнозернистими і дрібнозернистими брусками Однак, дана хонінгувальна головка не дозволяє уникнути затухання зйомку металу при попередньому хонінгуванні і має складне конструктивне виконання Найбільш близької по сутності до пропонованої хонінгувальної головки являється хонінгувальна головка для попереднього і остаточного хонін гування (Клас 67а,9 № А с 150379 (756975/25-8 від 22 12 61), бюлетень "Изобретения" - 1962р №18 - С 65), вибрана як прототип і утримуюча корпус, у середині якого розташовано шток з двома двосторонніми конусами, діючими в залежності від положення поршня гідроциліндра подвійної дії, на комплекти колодок з крупнозернистими або дрібнозернистими брусками Однак, дана хонінгувальна головка має низьку інтенсивність зйомку металу на операції попереднього хонінгування Задача пропонованого винаходу - підвищення продуктивності процесу попереднього хонінгування, а також підвищення якості обробки отвору за рахунок заміни крупнозернистих попередніх брусків у процесі хонінгування дрібнозернистими остаточними брусками Поставлена задача досягається тим, що в хонінгувальній головки для попереднього і остаточного хонінгування, утримуючий корпус, у середині якого розташований шток з двома двосторонніми конусами, діючими, в залежності від положення поршня гідроциліндра подвійної дії, на комплекти колодок з крупнозернистими або дрібнозернистими брусками, на одній із колодок замість крупнозернистого бруска для попереднього хонінгування установлюються накатні ролики Накатні ролики забезпечують усунення затухання зйомку металу шляхом штучного підвищення висоти мікронерівностей на обробляємій поверхні в процесі попереднього хонінгування, що дозволяє підвищити продуктивність попереднього хонінгування Підвищення якості обробки отвору дося ю о 00 ю 58105 гається за рахунок заміни крупнозернистих попередніх брусків у процесі хонінгування дрібнозернистими остаточними брусками Сутність хонінгувальної головки для попереднього і остаточного хонінгування пояснюється додатковими кресленнями, де на фіг 1 зображена схема хонінгувальної головки в розрізі, а на фіг 2 розріз за А-А Хонінгувальна головка (дивись фіг1) утримує пдророзподільник 1 робочого середовища, що подається у верхню або нижню порожнину гідроциліндра 2 подвійної дії, впливаючи на поршень З Поршень 3 повертається в нейтральне положення пружинами 4 У порожнині гідроциліндра розташований шток 5, нижній кінець якого з'єднаний з двома двосторонніми конусами 6 У середині корпуса 7 хонінгувальної головки розташовані чотири колодки 8 з крупнозернистими брусками 9 і чотири колодки 10 з дрібнозернистими брусками 11 На одній з колодок 8 замість крупнозернистого бруска 9 установлені накатні ролики 12 з можливістю вільного обертання за допомогою осі 13 ном Хонінгувальна головка працює наступним чиПри грубому хонінгуванні робоча середовище Комп'ютерна верстка Л Ціхановська по гнучкому шлангу попадає в пдророзподільник 1, а потім у верхню порожнину гідроциліндра 2 Під її тиском поршень 3 опускається Зв'язаний з поршнем шток 5 нижніми сторонами конусів 6 розжимає колодки 8 з розташованими на них крупнозернистими брусками 9 і накатними роликами 12 до їх прикладання з обробляємою поверхнею Обертальний і зворотно-поступальний рух головки відносно обробляємою поверхні приводить до обкатування останньої накатними роликами 12, унаслідок чого на хонінгуємій поверхні штучно створюється шорсткість, яка сприяє інтенсивному зйомку металу абразивними брусками При остаточному хонінгуванні висування колодок 10 з дрібнозернистими брусками 11 відбувається таким же чином, як і при попередньому робоче середовище під тиском по гнучкому шлангу поступає в пдророзподільник 1, потім у нижню порожнину гідроциліндра 2 і переміщає поршень 3 з штоком 5 вверх, роздвигає верхніми сторонами конусів 6 колодки 10 з дрібнозернистими брусками 11 Колодки 8 і 10 брусків повертаються у вихідне положення пружинами 4 і кільцевими пружинами (не показані) після припинення подачі робочою середовища в гідроциліндр 2 подвійної дії Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
