Універсальна головка сифона

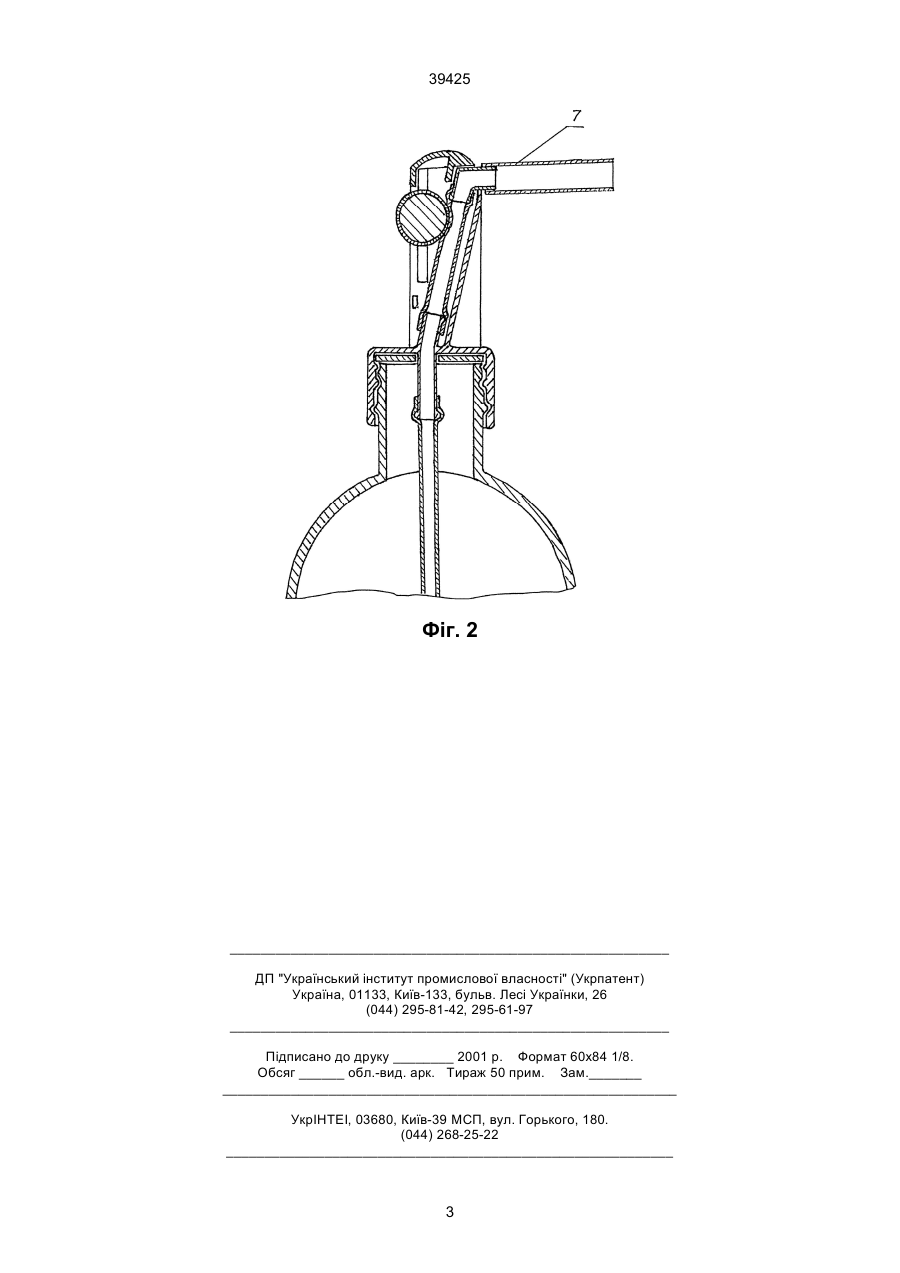

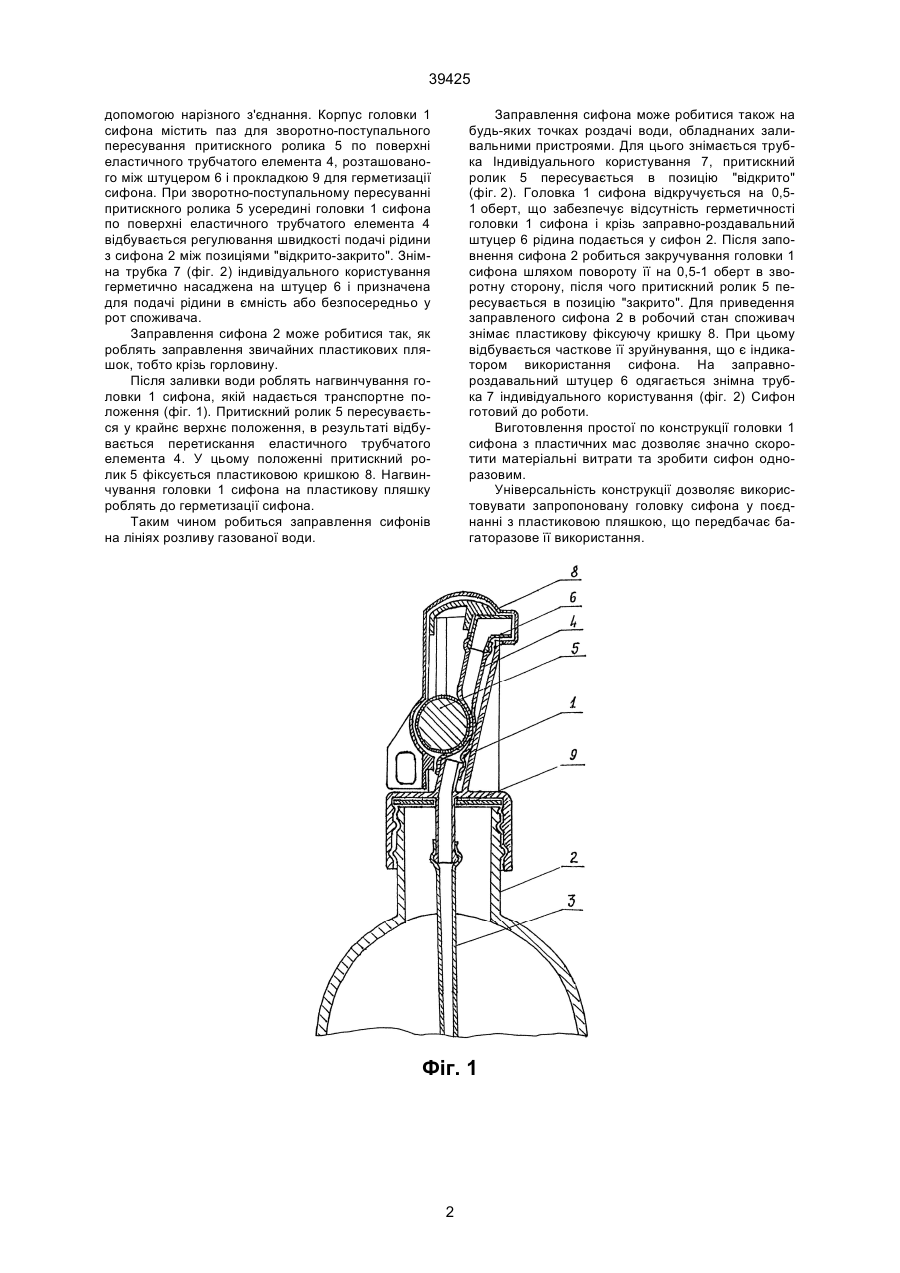

1. Універсальна головка сифона, корпус якої містить трубку для подачі рідини і прокладку, яка 39425 допомогою нарізного з'єднання. Корпус головки 1 сифона містить паз для зворотно-поступального пересування притискного ролика 5 по поверхні еластичного трубчатого елемента 4, розташованого між штуцером 6 і прокладкою 9 для герметизації сифона. При зворотно-поступальному пересуванні притискного ролика 5 усередині головки 1 сифона по поверхні еластичного трубчатого елемента 4 відбувається регулювання швидкості подачі рідини з сифона 2 між позиціями "відкрито-закрито". Знімна трубка 7 (фіг. 2) індивідуального користування герметично насаджена на штуцер 6 і призначена для подачі рідини в ємність або безпосередньо у рот споживача. Заправлення сифона 2 може робитися так, як роблять заправлення звичайних пластикових пляшок, тобто крізь горловину. Після заливки води роблять нагвинчування головки 1 сифона, якій надається транспортне положення (фіг. 1). Притискний ролик 5 пересувається у крайнє верхнє положення, в результаті відбувається перетискання еластичного трубчатого елемента 4. У цьому положенні притискний ролик 5 фіксується пластиковою кришкою 8. Нагвинчування головки 1 сифона на пластикову пляшку роблять до герметизації сифона. Таким чином робиться заправлення сифонів на лініях розливу газованої води. Заправлення сифона може робитися також на будь-яких точках роздачі води, обладнаних заливальними пристроями. Для цього знімається трубка Індивідуального користування 7, притискний ролик 5 пересувається в позицію "відкрито" (фіг. 2). Головка 1 сифона відкручується на 0,51 оберт, що забезпечує відсутність герметичності головки 1 сифона і крізь заправно-роздавальний штуцер 6 рідина подається у сифон 2. Після заповнення сифона 2 робиться закручування головки 1 сифона шляхом повороту її на 0,5-1 оберт в зворотну сторону, після чого притискний ролик 5 пересувається в позицію "закрито". Для приведення заправленого сифона 2 в робочий стан споживач знімає пластикову фіксуючу кришку 8. При цьому відбувається часткове її зруйнування, що є індикатором використання сифона. На заправнороздавальний штуцер 6 одягається знімна трубка 7 індивідуального користування (фіг. 2) Сифон готовий до роботи. Виготовлення простої по конструкції головки 1 сифона з пластичних мас дозволяє значно скоротити матеріальні витрати та зробити сифон одноразовим. Універсальність конструкції дозволяє використовувати запропоновану головку сифона у поєднанні з пластиковою пляшкою, що передбачає багаторазове її використання. Фіг. 1 2 39425 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
