Фрезерна головка

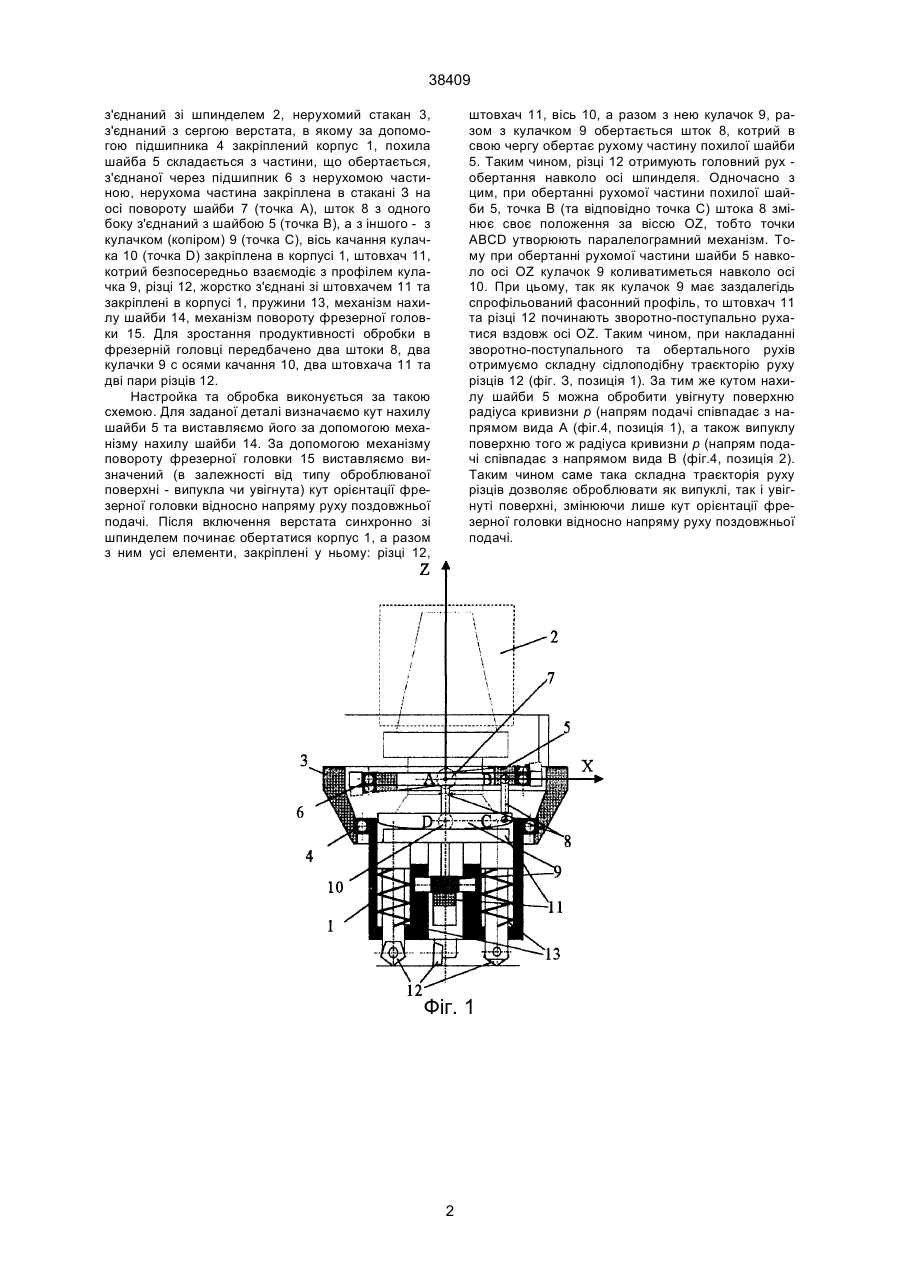

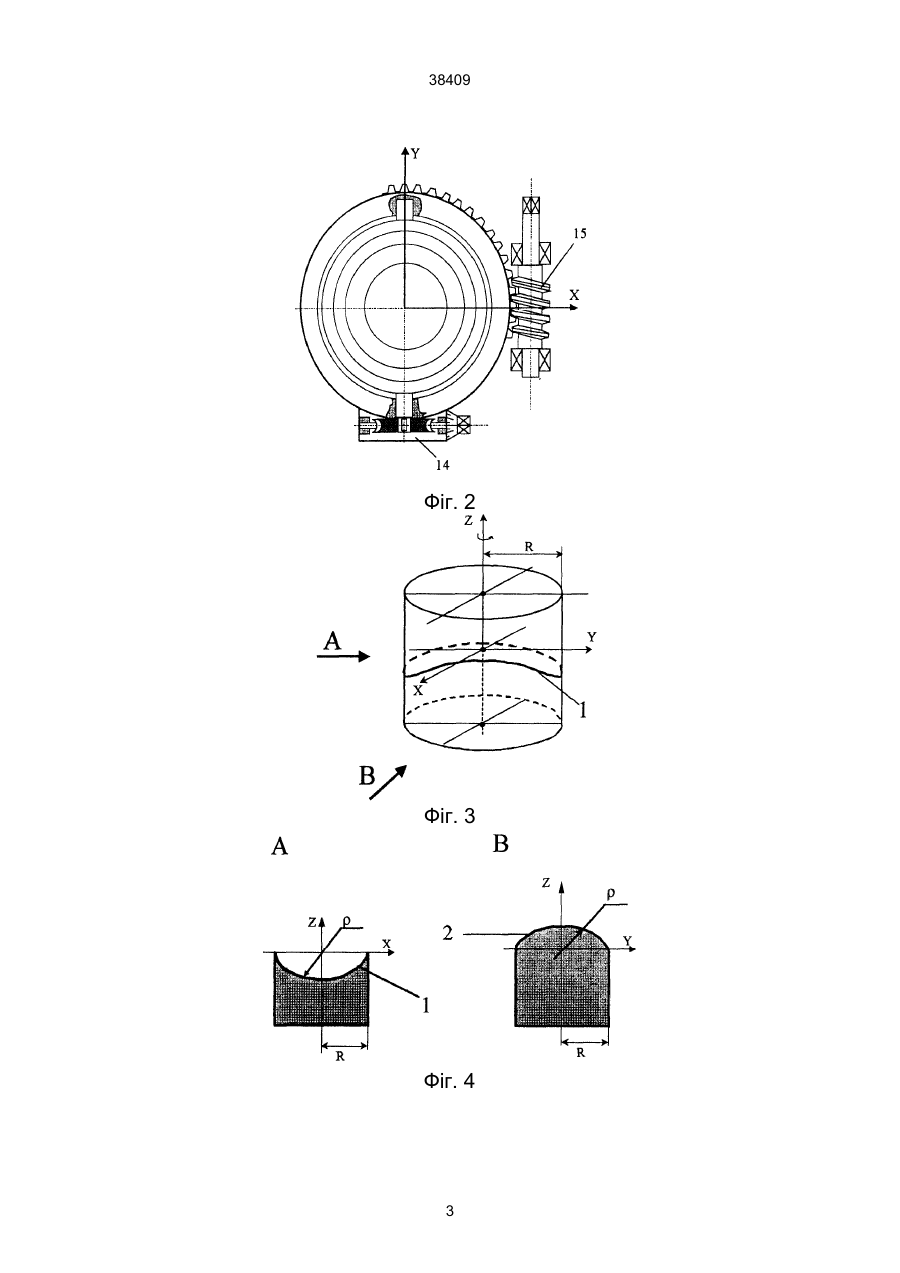

Фрезерна головка, що містить в собі ріжучі елементи, встановлені в корпусі з можливістю переміщення та з’єднані зі штовхачем, яка відрізняться тим, що її споряджено шайбою, яка через шток з’єднана з кулачком, розташованим з можливістю взаємодії з поверхнею штовхача, причому шайба встановлена з можливістю настройки величини кута нахилу шайби, а на корпус фрезерної головки встановлено механізм повороту фрезерної головки. (19) (21) 2000063859 (22) 30.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Петраков Юрій Володимирович, Луценко Максим Олександрович, Будзинський Вадим Валерійович (73) Національний технічний університет України "Київський політехнічний інститут" 38409 з'єднаний зі шпинделем 2, нерухомий стакан 3, з'єднаний з сергою верстата, в якому за допомогою підшипника 4 закріплений корпус 1, похила шайба 5 складається з частини, що обертається, з'єднаної через підшипник 6 з нерухомою частиною, нерухома частина закріплена в стакані З на осі повороту шайби 7 (точка А), шток 8 з одного боку з'єднаний з шайбою 5 (точка В), а з іншого - з кулачком (копіром) 9 (точка С), вісь качання кулачка 10 (точка D) закріплена в корпусі 1, штовхач 11, котрий безпосередньо взаємодіє з профілем кулачка 9, різці 12, жорстко з'єднані зі штовхачем 11 та закріплені в корпусі 1, пружини 13, механізм нахилу шайби 14, механізм повороту фрезерної головки 15. Для зростання продуктивності обробки в фрезерній головці передбачено два штоки 8, два кулачки 9 с осями качання 10, два штовхача 11 та дві пари різців 12. Настройка та обробка виконується за такою схемою. Для заданої деталі визначаємо кут нахилу шайби 5 та виставляємо його за допомогою механізму нахилу шайби 14. За допомогою механізму повороту фрезерної головки 15 виставляємо визначений (в залежності від типу оброблюваної поверхні - випукла чи увігнута) кут орієнтації фрезерної головки відносно напряму руху поздовжньої подачі. Після включення верстата синхронно зі шпинделем починає обертатися корпус 1, а разом з ним усі елементи, закріплені у ньому: різці 12, штовхач 11, вісь 10, а разом з нею кулачок 9, разом з кулачком 9 обертається шток 8, котрий в свою чергу обертає рухому частину похилої шайби 5. Таким чином, різці 12 отримують головний рух обертання навколо осі шпинделя. Одночасно з цим, при обертанні рухомої частини похилої шайби 5, точка В (та відповідно точка С) штока 8 змінює своє положення за віссю OZ, тобто точки ABCD утворюють паралелограмний механізм. Тому при обертанні рухомої частини шайби 5 навколо осі OZ кулачок 9 коливатиметься навколо осі 10. При цьому, так як кулачок 9 має заздалегідь спрофільований фасонний профіль, то штовхач 11 та різці 12 починають зворотно-поступально рухатися вздовж осі OZ. Таким чином, при накладанні зворотно-поступального та обертального рухів отримуємо складну сідлоподібну траєкторію руху різців 12 (фіг. З, позиція 1). За тим же кутом нахилу шайби 5 можна обробити увігнуту поверхню радіуса кривизни р (напрям подачі співпадає з напрямом вида А (фіг.4, позиція 1), а також випуклу поверхню того ж радіуса кривизни р (напрям подачі співпадає з напрямом вида В (фіг.4, позиція 2). Таким чином саме така складна траєкторія руху різців дозволяє оброблювати як випуклі, так і увігнуті поверхні, змінюючи лише кут орієнтації фрезерної головки відносно напряму руху поздовжньої подачі. Фіг. 1 2 38409 Фіг. 2 Фіг. 3 Фіг. 4 3 38409 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
