Пристрій для акупунктурного біофорезу

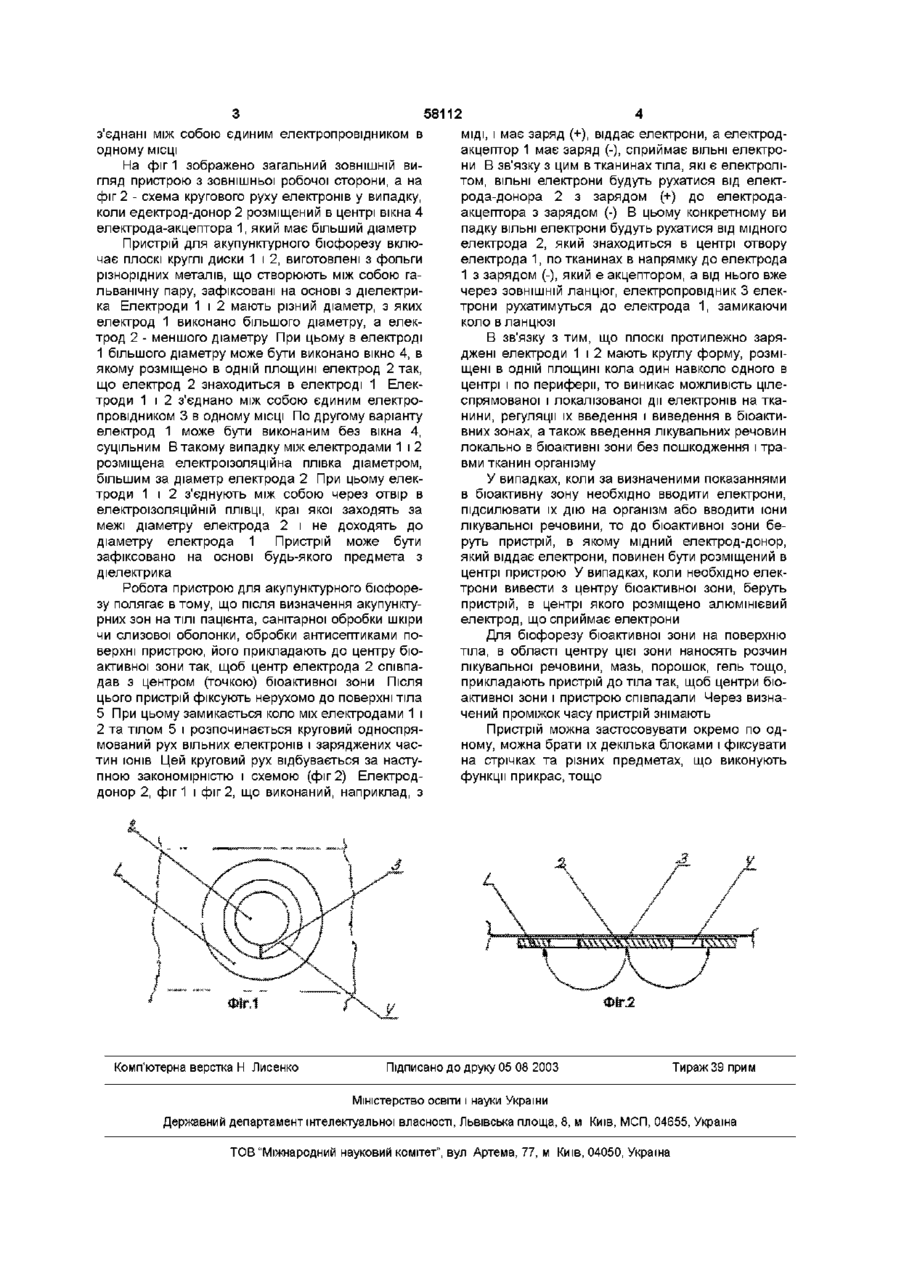

Пристрій для акупунктурного бюфорезу, шо включає пластинчаті електроди з різнорідних ме талів, які створюють між собою гальванічну пару, один з яких віддає електрони і є їх донором, а інший їх сприймає і є акцептором, розміщених на діелектричній основі, з'єднаних електропровідником, який відрізняється тим, що електроди виконані у формі дисків різного діаметра, розміщені один в одному в одній площині, для чого в диску більшого діаметра виконано вікно, в якому розміщено електрод меншого діаметра, з'єднані між собою в одному МІСЦІ єдиним електропровідником Запропонований винахід, пристрій для акупунктурного бюфорезу відноситься до медицини, зокрема, до фізіотерапевтичних пристроїв Він може бути використаним при лікуванні хворих для введення ІОНІВ лікувальних речовин в бюактивні зони та дії постійного гальванічного струму на них Пристрої для місцевого введення ІОНІВ лікувальних речовин та дії постійного гальванічного струму на них без використання допоміжних джерел електропостачання ВІДОМІ До них відносяться пристрої, основною складовою частиною яких є електроди з різнорідних металів, з'єднані між собою електропровідником При прикладанні до тіла таких електродів в замкнутому колі виникає о дно спрямований круговий рух електронів, який створює електрорухому силу, направлену в організмі в напрямку від електродадонора, що віддає електрони, до електродаакцептора, що їх сприймає В зв'язку з цим виникає можливість переміщення ІОНІВ лікувальних речовин і активного їх введення в тканини організму, де вони створюють депо, яке може зберігатися і діяти до 20 днів ристовують різнометалеві електроди різної форми з пластин та дроту у вигляді круглих, овальних, дископодібних, листовидних пластин тощо До таких пристроїв відносяться електроди по патенту №30368 України, який можна взяти за найближчий прототип запропонованому Цей пристрій включає з'єднані електропровідником електроди різної форми При застосуванні цього винаходу різнометалеві електроди прикладають до тіла на відстані один від одного При замиканні кола електричного гальванічного елементу, дії електричного струму підлягають не тільки тканини, які прилягають до електродів, але і тканини міжелектродного простору, які можуть досягати сантиметрів і метрів (як, наприклад, між пальцями руки і ноги) В зв'язку з цим за допомогою такого пристрою ввести лікувальну речовину і подіяти на обмежений простір тіла неможливо і для акупунктурного бюфорезу цей винахід непридатний В завдання запропонованого винаходу поставлена задача розробки такого винаходу і пристрою для бюфорезу, який забезпечує акупунктурну, локальну і обмежену місцеву подачу постійного електричного струму і ІОНІВ лікувальних речовин в бюактивні зони організму Така задача забезпечується тим, що різнометалеві електроди виконано у формі дисків різного діаметру, розміщено один в одному в одній площині на діелектричній основі, для чого в диску більшого діаметру може бути виконане вікно, в якому розміщено електрод меншого діаметру, і вони Крім цього, постійний гальванічний електричний струм діє позитивно на тканини не тільки місцеве, але й на весь організм в цілому Введення лікувальних речовин в організм за допомогою таких електродів без застосування допоміжних джерел електропостачання в останні роки отримало назву бюфорезу Для застосування цього способу введення лікувальних речовин і дії гальванічного струму вико 00 Ю 58112 з'єднані між собою єдиним електропровідником в одному МІСЦІ На фіг 1 зображено загальний ЗОВНІШНІЙ ВИГЛЯД пристрою з зовнішньої робочої сторони, а на фіг 2 - схема кругового руху електронів у випадку, коли едектрод-донор 2 розміщений в центрі вікна 4 електрода-акцептора 1, який має більший діаметр Пристрій для акупунктурного бюфорезу включає плоскі круглі диски 1 і 2, виготовлені з фольги різнорідних металів, що створюють між собою гальванічну пару, зафіксовані на основі з діелектрика Електроди 1 і 2 мають різний діаметр, з яких електрод 1 виконано більшого діаметру, а електрод 2 - меншого діаметру При цьому в електроді 1 більшого діаметру може бути виконано вікно 4, в якому розміщено в одній площині електрод 2 так, що електрод 2 знаходиться в електроді 1 Електроди 1 і 2 з'єднано між собою єдиним електропровідником 3 в одному МІСЦІ По другому варіанту електрод 1 може бути виконаним без вікна 4, суцільним В такому випадку між електродами 1 і 2 розміщена електроізоляційна плівка діаметром, більшим за діаметр електрода 2 При цьому електроди 1 і 2 з'єднують між собою через отвір в електроізоляційній ПЛІВЦІ, краї якої заходять за межі діаметру електрода 2 і не доходять до діаметру електрода 1 Пристрій може бути зафіксовано на основі будь-якого предмета з діелектрика Робота пристрою для акупунктурного бюфорезу полягає втому, що після визначення акупунктурних зон на ТІЛІ пацієнта, санітарної обробки шкіри чи слизової оболонки, обробки антисептиками поверхні пристрою, його прикладають до центру бюактивної зони так, щоб центр електрода 2 співпадав з центром (точкою) бюактивної зони Після цього пристрій фіксують нерухомо до поверхні тіла 5 При цьому замикається коло міх електродами 1 і 2 та тілом 5 і розпочинається круговий односпрямований рух вільних електронів і заряджених частин ІОНІВ Цей круговий рух відбувається за наступною закономірністю і схемою (фіг 2) Електроддонор 2, фіг 1 і фіг 2, що виконаний, наприклад, з Комп'ютерна верстка Н Лисенко МІДІ, і має заряд (+), віддає електрони, а електродакцептор 1 має заряд (-), сприймає ВІЛЬНІ електрони В зв'язку з цим в тканинах тіла, які є електролітом, ВІЛЬНІ електрони будуть рухатися від електрода-донора 2 з зарядом (+) до електродаакцептора з зарядом (-) В цьому конкретному ви падку ВІЛЬНІ електрони будуть рухатися від мідного електрода 2, який знаходиться в центрі отвору електрода 1, по тканинах в напрямку до електрода 1 з зарядом (-), який є акцептором, а від нього вже через ЗОВНІШНІЙ ланцюг, електропровідник 3 електрони рухатимуться до електрода 1, замикаючи коло в ланцюзі В зв'язку з тим, що плоскі протилежно заряджені електроди 1 і 2 мають круглу форму, розміщені в одній площині кола один навколо одного в центрі і по периферії, то виникає можливість цілеспрямованої і локалізованої дії електронів на тканини, регуляції їх введення і виведення в бюактивних зонах, а також введення лікувальних речовин локально в бюактивні зони без пошкодження і травми тканин організму У випадках, коли за визначеними показаннями в бюактивну зону необхідно вводити електрони, підсилювати їх дію на організм або вводити іони лікувальної речовини, то до бюактивної зони беруть пристрій, в якому мідний електрод-донор, який віддає електрони, повинен бути розміщений в центрі пристрою У випадках, коли необхідно електрони вивести з центру бюактивної зони, беруть пристрій, в центрі якого розміщено алюмінієвий електрод, що сприймає електрони Для бюфорезу бюактивної зони на поверхню тіла, в області центру цієї зони наносять розчин лікувальної речовини, мазь, порошок, гель тощо, прикладають пристрій до тіла так, щоб центри бюактивної зони і пристрою співпадали Через визначений проміжок часу пристрій знімають Пристрій можна застосовувати окремо по одному, можна брати їх декілька блоками і фіксувати на стрічках та різних предметах, що виконують функції прикрас, тощо Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
