Пристрій для біофорезу органів ротової порожнини

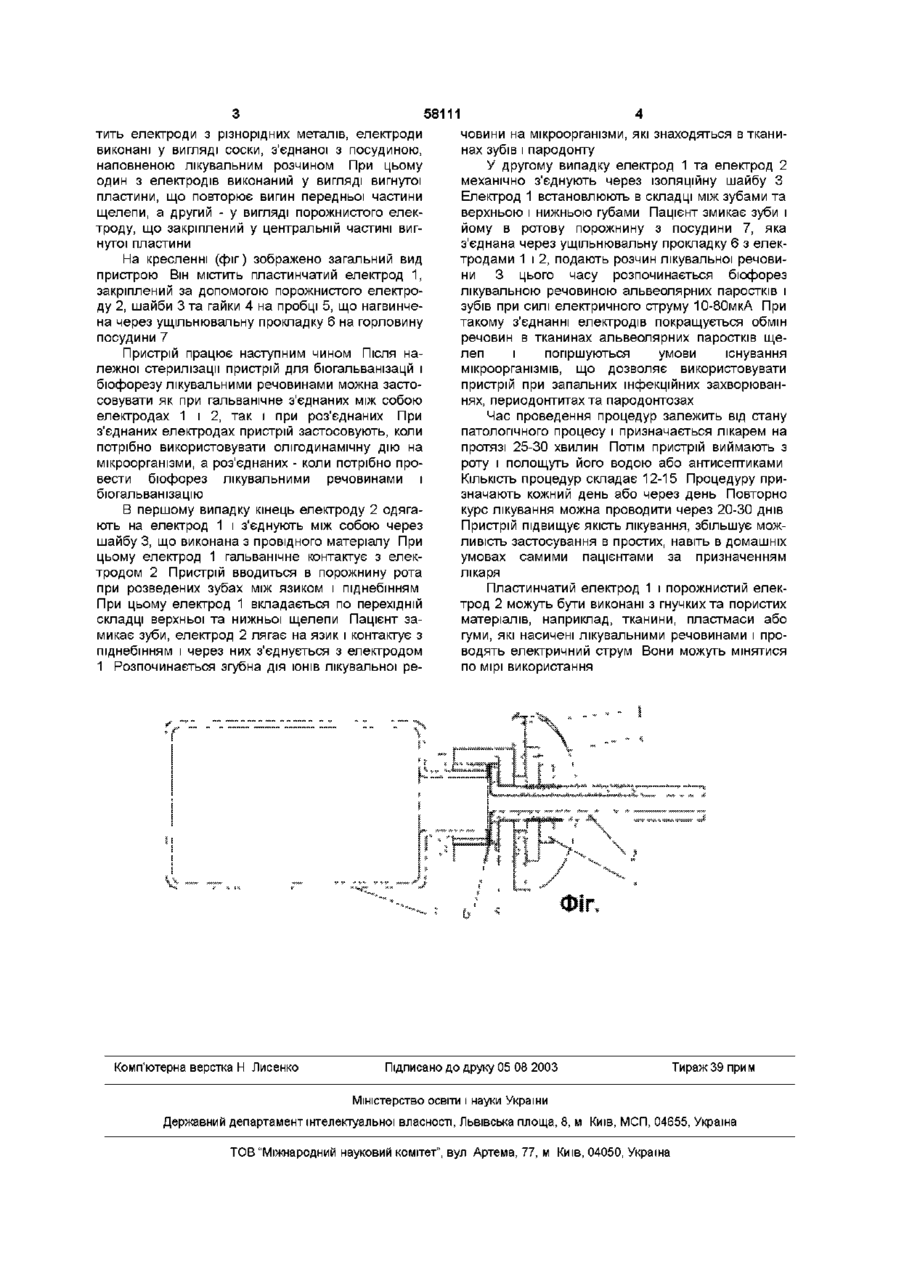

Пристрій для бюфорезу органів ротової поро жнини, що містить електроди з різнорідних провідних матеріалів, який відрізняється тим, що електроди виконані у вигляді соски, яка з'єднана з посудиною, наповненою лікувальним розчином, при цьому один електрод виконаний у вигляді пластини, що повторює вигин передньої частини щелепи, а другий - у вигляді порожнистого електрода, що закріплений у центральній частині вигнутої пластини Запропонований винахід відноситься до медичної фізіотерапевтичної та стоматологічної техніки Він призначений для проведення бюгальванізіцм та бюфорезу органів ротової порожнини лікувальними розчинами При профілактиці та лікуванні різних захворювань пристрій може бути використаний для введення лікувальних речовин в тканини ротової порожнини з метою насичення емалі зубів профілактичними протикарієсними засобами і лікування, зокрема, пародонтиту, а також для пригнічення активності запальних процесів та зменшення больових відчуттів, при гіперестезії емалі електрод з однорідного металу, виконаний з дроту, який закручено у вигляді циліндричної спіралі із заглушеним кінцем Недоліком його є те, що конструкція пристрою не враховує особливості ротової порожнини, що ускладнює його використання та не дозволяє забезпечити необхідну якість проведення лікувальної процедури Найбільш близьким за технічним рішенням є пристрій для бюфорезу органів ротової порожнини, який описаний в патенті України №17512А, Б №5, 1997 Він вибраний прототипом Пристрій включає два електроди з різнорідних металів у вигляді закрученого на еластичному КІЛЬЦІ В циліндричну спіраль дроту та пластини В середині спірального електроду розміщено пружній елемент, протилежні КІНЦІ якого з'єднані між собою і створюють кільце, а другий електрод виконано з гнучкого металу у вигляді листка овальної форми, які створюють між собою гальванічну пару і один з них є донором, а другий акцептором електронів ВІДОМІ пристрої для гальванізації, електрофорезу та бюфорезу органів ротової порожнини [А П Парфенов, Электрофорез лекарственных веществ Л , 1973, с 10-25, В Г Макац, Основы биоэнерготерапии, Винница, 1991, с 15-30] Для забезпечення роботи цих пристроїв використовують джерела змінного або постійного електричного струму низької напруги (30-80В) та невеликої сили струму (50-80мкА) У всіх пристроях гальванізація та електрофорез лікувальними речовинами проводяться за допомогою різних контактних електродів, які використовують додаткові джерела електричного живлення або контактну різність потенціалів двох різнорідних металів Недоліками відомих пристроїв для бюгальванізацм та бюфорезу є низькі експлуатаційні характеристики, в яких не беруться до уваги особливості ротової порожнини Відомий пристрій для бюгальванізацм та бюфорезу [Патент України № 18162 А] Він містить Недоліками цього пристрою є низькі експлуатаційні характеристики та складність проведення лікувальної процедури, мала ДОВГОВІЧНІСТЬ та технологічність В основу винаходу поставлена задача створення такого пристрою для бюфорезу органів ротової порожнини, в якому за рахунок зміни конструкції підвищується ДОВГОВІЧНІСТЬ та технологічність пристрою і ефективність його використання Поставлена мета досягається тим, що в пристрої для бюфорезу ротової порожнини, який міс 00 ю 58111 тить електроди з різнорідних металів, електроди виконані у вигляді соски, з'єднаної з посудиною, наповненою лікувальним розчином При цьому один з електродів виконаний у вигляді вигнутої пластини, що повторює вигин передньої частини щелепи, а другий - у вигляді порожнистого електроду, що закріплений у центральній частині вигнутої пластини На кресленні (фіг) зображено загальний вид пристрою Він МІСТИТЬ пластинчатий електрод 1, закріплений за допомогою порожнистого електроду 2, шайби 3 та гайки 4 на пробці 5, що нагвинчена через ущільнювальну прокладку 6 на горловину посудини 7 Пристрій працює наступним чином Після належної стерилізації пристрій для бюгальванізацй і бюфорезу лікувальними речовинами можна застосовувати як при гальванічне з'єднаних між собою електродах 1 і 2, так і при роз'єднаних При з'єднаних електродах пристрій застосовують, коли потрібно використовувати олігодинамічну дію на мікроорганізми, а роз'єднаних - коли потрібно провести бюфорез лікувальними речовинами і бюгальванізацію В першому випадку кінець електроду 2 одягають на електрод 1 і з'єднують між собою через шайбу 3, що виконана з провідного матеріалу При цьому електрод 1 гальванічне контактує з електродом 2 Пристрій вводиться в порожнину рота при розведених зубах між язиком і піднебінням При цьому електрод 1 вкладається по перехідній складці верхньої та нижньої щелепи Пацієнт замикає зуби, електрод 2 лягає на язик і контактує з піднебінням і через них з'єднується з електродом 1 Розпочинається згубна дія ІОНІВ лікувальної ре Комп'ютерна верстка Н Лисенко човини на мікроорганізми, які знаходяться в тканинах зубів і пародонту У другому випадку електрод 1 та електрод 2 механічно з'єднують через ізоляційну шайбу З Електрод 1 встановлюють в складці між зубами та верхньою і нижньою губами Пацієнт змикає зуби і йому в ротову порожнину з посудини 7, яка з'єднана через ущільнювальну прокладку 6 з електродами 1 і 2, подають розчин лікувальної речовини 3 цього часу розпочинається бюфорез лікувальною речовиною альвеолярних паростків і зубів при силі електричного струму 10-80мкА При такому з'єднанні електродів покращується обмін речовин в тканинах альвеолярних паростків щелеп і погіршуються умови існування мікроорганізмів, що дозволяє використовувати пристрій при запальних інфекційних захворюваннях, периодонтитах та пародонтозах Час проведення процедур залежить від стану патологічного процесу і призначається лікарем на протязі 25-30 хвилин Потім пристрій виймають з роту і полощуть його водою або антисептиками КІЛЬКІСТЬ процедур складає 12-15 Процедуру призначають кожний день або через день Повторно курс лікування можна проводити через 20-30 днів Пристрій підвищує якість лікування, збільшує можливість застосування в простих, навіть в домашніх умовах самими пацієнтами за призначенням лікаря Пластинчатий електрод 1 і порожнистий електрод 2 можуть бути виконані з гнучких та пористих матеріалів, наприклад, тканини, пластмаси або гуми, які насичені лікувальними речовинами і проводять електричний струм Вони можуть мінятися по мірі використання Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
