Пристрій для біофорезу кінцівок

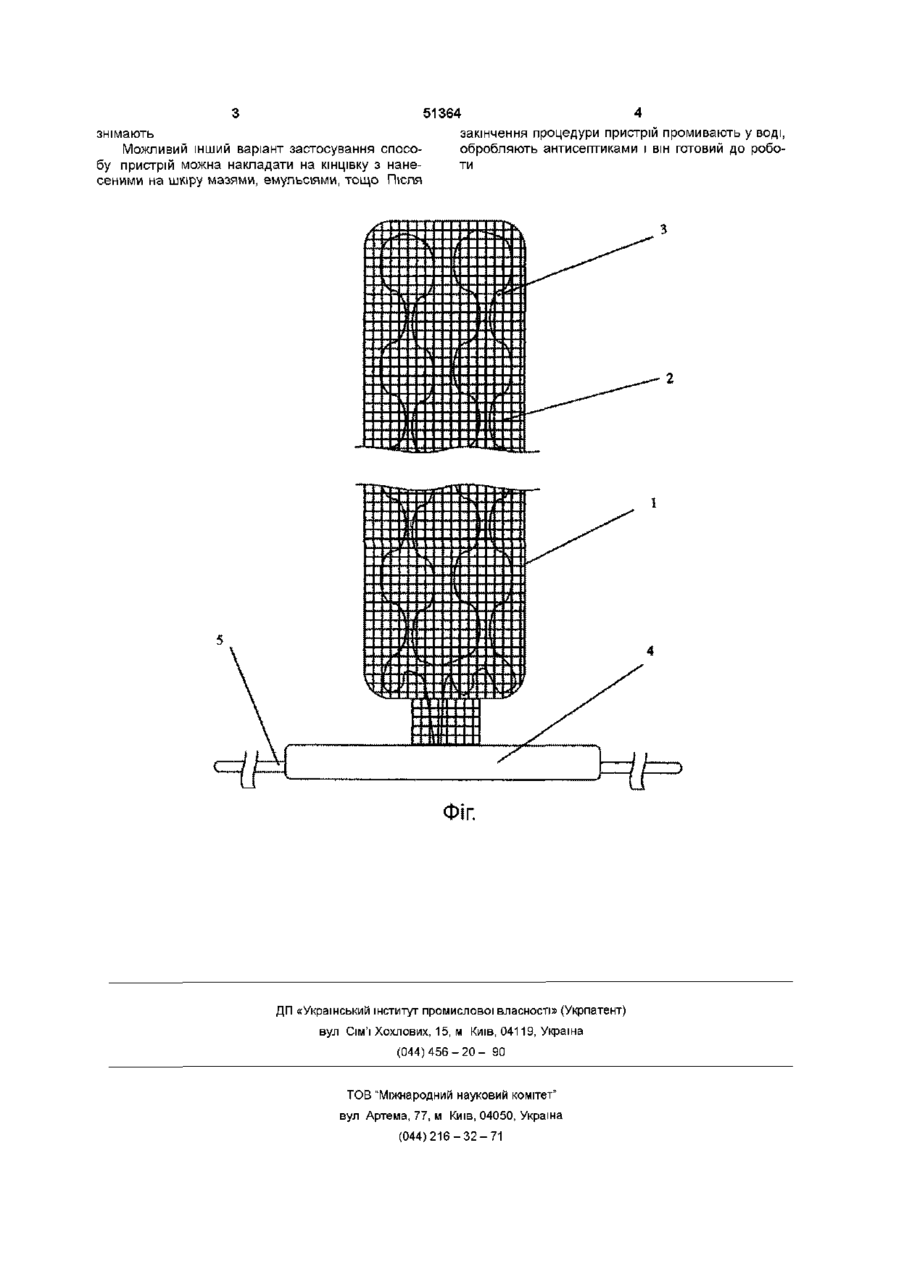

Пристрій для біофорезу КІНЦІВОК, ЩО включає сітчастий чохол та електроди з різнорідних металів, виконаних з дроту і фольги, розташованих на поверхні тканини, який відрізняється тим, що чохол виконано з ниток полімеру, сплетених у вигляді рукава циліндричної форми, до внутрішньої поверхні якого закріплено рядами хвилеподібно зігнутий дріт з МІДІ, його кінець виведено назовні і з'єднано з пластиною алюмінієвої фольги Запропонований винахід, пристрій для біофорезу КІНЦІВОК відноситься до медицини, зокрема, до фізіотерапевтичних засобів Він може бути використаний для введення ІОНІВ лікувальних речовин в тканини верхніх і нижніх КІНЦІВОК при лікуванні різних захворювань м'яких і твердих тканин Пристрої для біофорезу тканин лікувальними речовинами ВІДОМІ До них відноситься медична пов'язка по патенту України за № 30132 А, що включає стрічку з перев'язочного матеріалу, між шарами якої розташовано два електроди з дроту чи фольги Вони виконані з різнорідних металів, що створюють між собою термопару і розташовані вздовж стрічки Таке виконання пов'язки забезпечує введення ІОНІВ лікувальних речовин в тканини організму при лікуванні ран, запальних процесів, рубцевих змін та ш Недоліком цієї пов'язки є недостатня площа контакту пов'язки з шкірою та складність и накладання при застосуванні на кінцівках В основу винаходу поставлена задача розробки такого пристрою, який збільшує площу введення ІОНІВ лікувальної речовини на кінцівках без використання допоміжних джерел електропостачання і спрощує процедуру застосування Така задача забезпечується тим, що пристрій виконано з ниток полімеру, сплетеного у вигляді рукава циліндричної форми, до внутрішньої поверхні ниток якого закріплено рядами хвилеподібно зігнутий дріт з МІДІ, що віддає електрони, його кінець виведено назовні і з'єднано з пластиною алюмінієвої фольги, що сприймає електрони На фігурі зображено ескізний проект зовнішнього вигляду пристрою для біофорезу КІНЦІВОК, що включає чохол 1, сплетений з ниток полімеру 2, якому придана циліндрична форма рукава, панчохи або рукавиці, До внутрішньої поверхні полімерних ниток 2, рядами паралельно закріплено зігнутий дріт 3 малого діаметру, кінець якого виведено назовні і з'єднано з пластиною 4, виконаною з фольги алюмінієвого сплаву Дріт 3 є електродом, що віддає електрони, і по суті одночасно являється їх донором і електропровідником А алюмінієва пластина 4 є сприймачем електронів акцептором До пластини 4 закріплено дві тесьми 5 для фіксації пластини до тіла Для застосування беруть бинт, змочують його розчином лікувальної речовини і намотують його на поверхню КІНЦІВКИ на визначену поверхню шкіри (кисть, передпліччя, стопа, гомілка) Беруть чохол 1 пристрою і одягають його на кінцівку При цьому дріт 3 приходить в контакт з бинтом на шкірі Далі на пластинку 4 накладають бинт, змочений фізіологічним розчином, прикладають до шкіри і тесьмою 5 фіксують пластину 7 на КІНЦІВЦІ При цьому розпочинається бюфорез іони лікувальної речовини вводяться в шкіру і глибше розміщені тканини під дією односпрямованого руху електронів в ТІЛІ від електрода-донора до електрода-акцептора, а в ЗОВНІШНІХ провідниках вони рухаються по колу в зворотному напрямку від акцептора до донора електронів При цьому бюфорез лікувальних речовин здійснюється при електрострумах, які досягають сили від 5 - ЗОмкА і вважаються мікроелектрофоретичними Вони можуть застосовуватися і проводитися на протязі годин, що значно довше, ніж в практичній роботі, коли бюфорез проводять ЗО - 45хв Після закінчення процедури пристрій (О со Ю З 51364 4 знімають закінчення процедури пристрій промивають у воді, Можливий інший варіант застосування спосообробляють антисептиками і він готовий до робобу пристрій можна накладати на кінцівку з нанети сеними на шкіру мазями, емульсіями, тощо Після • t • г* ! 1 , / ч і" \ j / 1, 1 1 \ і 1 / >| • 1 л п\ *, І -аі ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
