Сівалка

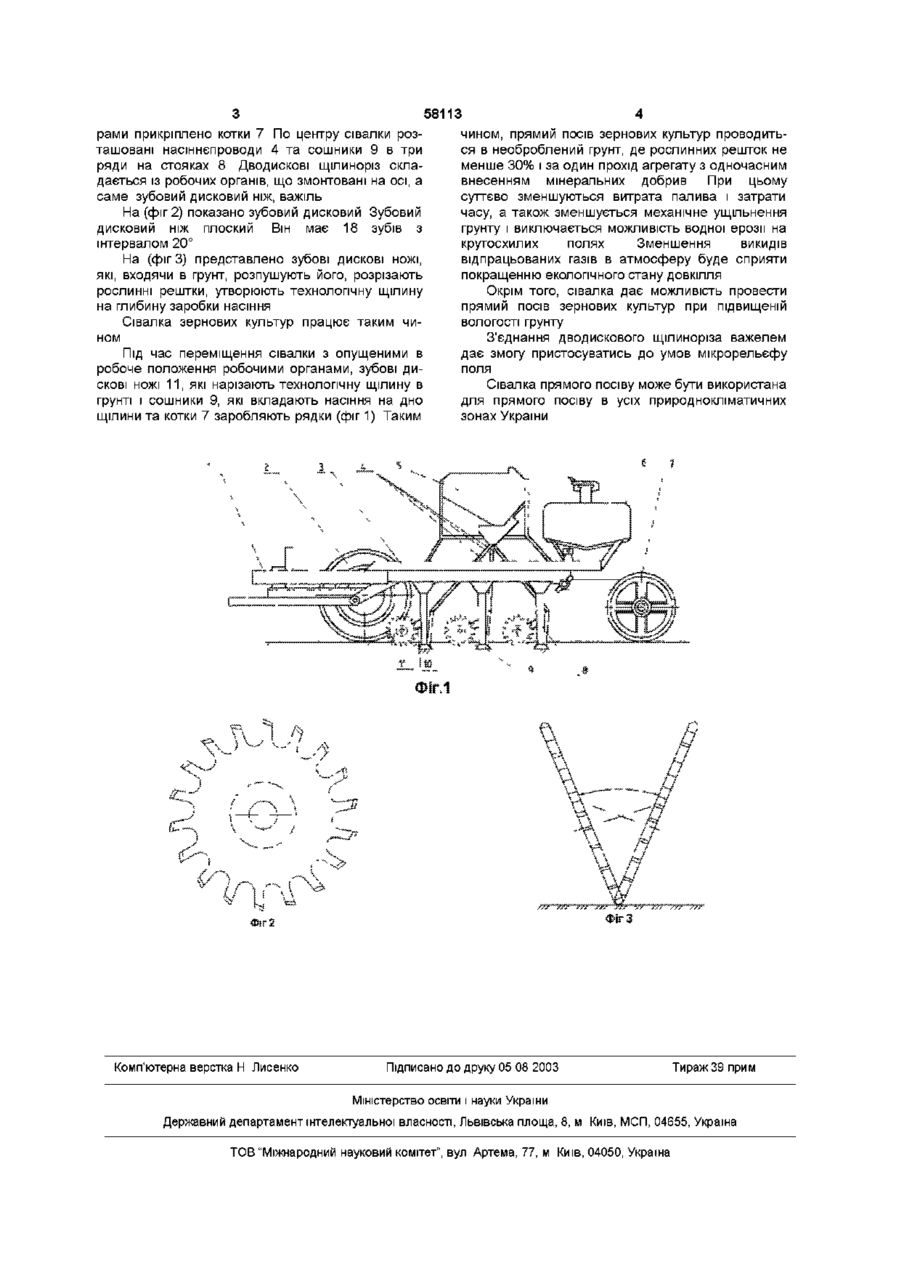

1 Сівалка для зернових культур, що склада ється з рами, яка опирається на два опорні пневматичні колеса, зверху на рамі встановлено зернотуковий бункер та резервуар для рідких добрив, яка відрізняється тим, що спереду до рами встановлюється дводисковий щілиноріз 2 Сівалка за п 1, яка відрізняється тим, що щілиноріз складається з двох зубових дискових ножів 3 Сівалка за пп 1, 2, яка відрізняється тим, що використання щілиноріза з двох зубових дискових ножів дає можливість провести прямий посів зернових культур в попередньо не оброблений грунт Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до комбінованих сільськогосподарських машин і може бути застосований для реалізації ґрунтозахисної технологи Найбільш близьким аналогом до винаходу по технологічному процесу є причіпна сівалкакультиватор зернова стерньова, яка призначена для сівби зернових культур по стерньовому фоні Відомо, ЩО ЦІЄЮ сівалкою зацікавились ще у 80-ті роки Перші спроби її застосування були проведені на чорноземних грунтах під час вирощування кукурудзи на силос після капустяних Тоді кукурудзу сіяли сівалкою СЗС-2,1 [Сівалкакультиватор зернова стерньова СЗС-2,1 Інструкція по будові, складанню, експлуатації і технічному огляді Целіноград, 1973] Одношарова система кріплення сошника до рами сприяє його очистці від рослинних решток, але не стабілізує задану глибину посіву (Комаристов В Е и Дунай Н Ф Сельскохозяйственные машины Изд 2-е, перераб и доп М, Колос - 1976 - С 130-131) Сошник виконаний у вигляді плоскоріжучої лапи, яка кріпиться до стояка, що жорстко з'єднаний з насіннєпровідною трубою налення сівалки, в якій, застосувавши дводисковий щілиноріз та котки, що розташовані на загальній рамі, забезпечується прямий посів зернових культур без основного обробітку грунту з одночасним внесенням мінеральних добрив та заробкою рядків котками Поставлена задача вирішується тим, що в сівалці прямого посіву зернових культур використовується дводисковий щілиноріз, який складається з двох зубових дискових ножів, важеля та осі Згідно винаходу вводиться те, що розташований спереду сівалки дводисковий щілиноріз із зубовим дисковим ножем розрізає грунт та рослинні рештки, утворюючи технологічну щілину Суттєві ознаки винаходу, що викладені у формулі винаходу направлені на забезпечення роботи сівалки зернових культур на грунтах де ведеться боротьба з водною ерозією, зменшення витрати палив а та затрат робочого часу Суть запропонованого винаходу пояснюється кресленням, на якому зображена схема сівалки Сівалка зображена на фіг 1 - схема сівалки прямого посіву в поперечній площині, фіг 2 - зубовий дисковий ніж в фронтальній площині, фіг 3 - зубові дискові ножі в профільній площині Сівалка прямого посіву (фиг 1) складається з рами 3, яка опирається на два опорні пневматичні колеса 2 Зверху на рамі 3 встановлено зернотуковий бункер 5 і резервуар для рідких добрив 6 Спереду до брусів рами кріпиться синця з причепом і підставкою 1 За допомогою важелів 10 до сівалки приєднані дводискові щілинорізи 11 До Відома також, вибрана як прототип сівалка для сівби зернових культур (а с №3979262, СРСР, кл А01С7/00, бюл №12 1987р), що включає, як заявлена сівалка, сошники, котки, ВИСІВНІ апарати, насіннєвий бункера та резервуар для рідких добрив В основу винаходу поставлена задача вдоско 00 Ю 58113 рами прикріплено котки 7 По центру сівалки розташовані насіннєпроводи 4 та сошники 9 в три ряди на стояках 8 Дводискові щілиноріз складається із робочих органів, що змонтовані на осі, а саме зубовий дисковий ніж, важіль На (фіг 2) показано зубовий дисковий Зубовий дисковий ніж плоский Він має 18 зубів з інтервалом 20° На (фігЗ) представлено зубові дискові ножі, які, входячи в грунт, розпушують його, розрізають рослинні рештки, утворюють технологічну щілину на глибину заробки насіння Сівалка зернових культур працює таким чином Під час переміщення сівалки з опущеними в робоче положення робочими органами, зубові дискові ножі 11, які нарізають технологічну щілину в грунті і сошники 9, які вкладають насіння на дно щілини та котки 7 заробляють рядки (фіг 1) Таким Комп'ютерна верстка Н Лисенко чином, прямий посів зернових культур проводиться в необроблений грунт, де рослинних решток не менше 30% і за один прохід агрегату з одночасним внесенням мінеральних добрив При цьому суттєво зменшуються витрата палива і затрати часу, а також зменшується механічне ущільнення грунту і виключається можливість водної ерозії на крутосхилих полях Зменшення викидів відпрацьованих газів в атмосферу буде сприяти покращенню екологічного стану довкілля Окрім того, сівалка дає можливість провести прямий посів зернових культур при підвищеній вологості грунту З'єднання дводискового щілиноріза важелем дає змогу пристосуватись до умов мікрорельєфу поля Сівалка прямого посіву може бути використана для прямого посіву в усіх природнокліматичних зонах України Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
