Пристрій для обгортання пакет-піддонів плівкою

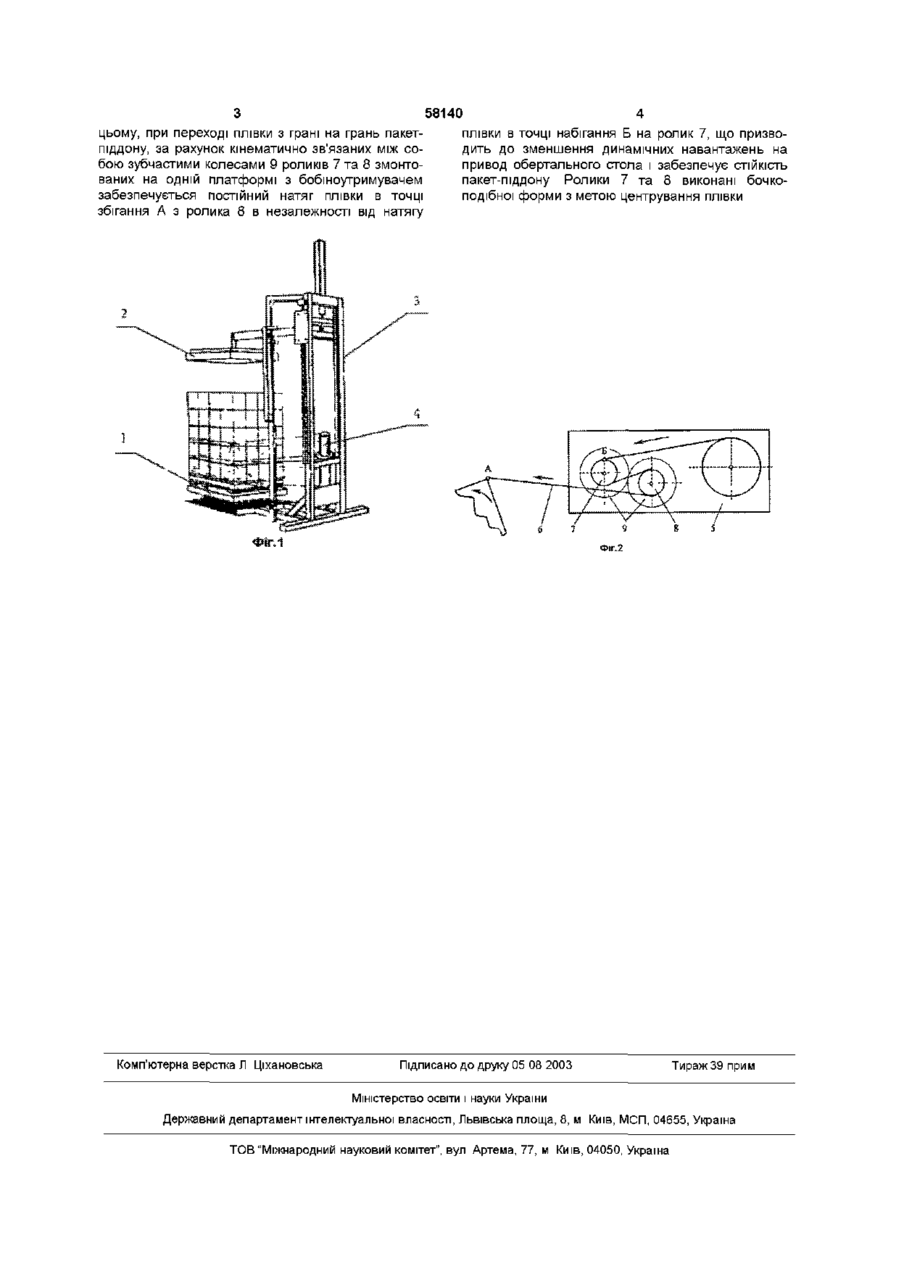

Пристрій для обгортання пакет-піддонів плівкою, який включає обертовий стіл, притискну плиту і бобшотримач, встановлений на вертикальній колоні з можливістю вертикального зворотно-поступального руху, який відрізняється тим, що система стабілізації натягу плівки виконана у вигляді кінематично зв'язаних між собою зубчастими колесами роликів, виконаних бочкоподібної форми та змонтованих на одній платформі з бобшотримачем Пристрій відноситься до пакувального обладнання, яке служить для отримання збільшених вантажних одиниць і може бути використаний в харчовій, фармацевтичній, ХІМІЧНІЙ та інших галузях народного господарства Відомий пристрій для обгортання пакетПІДДОНІВ плівкою (Картон Тара и упаковка Киев ИАЦ "Упаковка" 1999 С186 рис 5 316), який складається з обертального столу, прижимної плити і механізму розмотування плівки Але вказаний пристрій не забезпечує гарантованої роботи в режимі обгортання, особливо пакет-піддонів з різними розмірами по довжині і ширині, що призводить до нерівномірного навантаження на привод обертального столу, змінних динамічних навантажень на плівку і її нерівномірний натяг, і як наслідок втрата СТІЙКОСТІ пакет-піддонів в процесі подальшого транспортування В основу винаходу поставлене завдання вдосконалення пристрою для обгортання пакетПІДДОНІВ плівкою шляхом зміни конструкції, що забезпечує гарантовану роботу пристрою, зниження динамічних навантажень на привод обертального стола, стабілізацію величини натягу плівки на протязі всього процесу обгортання і за гляді кінематично зв'язаних між собою зубчастими колесами роликів, виконаних бочкоподібної форми та змонтованих на одній платформі з бобшоутримувачем Причинно-наслідковий зв'язок між ознаками, що пропонуються і технічним результатом, що очікується, наступний Надання пристрою системи стабілізації натягу плівки виконаної у вигляді кінематично зв'язаних між собою зубчастими колесами роликів, виконаних бочкоподібної форми та змонтованих на одній платформі з бобшоутримувачем зменшує динамічні навантаження на привод обертального стола, стабілізує величину натягу плівки і забезпечує СТІЙКІСТЬ пакет-піддону Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат На фіг 1 показано пристрій для обгортання пакет-піддону плівкою, на фіг 2 - система стабілізації натягу плівки Пристрій для обгортання пакет-піддонів плівкою складається з обертального столу з пакетпіддоном 1, прижимної плити 2, вертикальної колони 3, бобіноутримувача 4 встановленого на платформі 5, плівки 6, роликів 7 та 8 кінематично зв'язаних між собою зубчастими колесами 9 Пристрій працює наступним чином При обертанні пакет-піддону, розміщеного на столі 1, притиснутого зверху прижимною плитою 2, з бобіноутримувача 4, встановленого на платформі 5, який здійснює зворотно-поступальний рух по вертикальній колоні 3, змотується плівка 6 При безпечення СТІЙКОСТІ пакету Поставлене завдання досягається за рахунок того, що пристрій для обгортання пакет-піддонів плівкою включає обертальний стіл, прижимну плиту і бобшоутримувач встановлений на платформі, змонтованій на вертикальній колоні з можливістю вертикального з во ротно-поступального руху, а система стабілізації натягу плівки виконана у ви 00 ю 58140 4 плівки в точці набігання Б на ролик 7, що призвоцьому, при переході плівки з грані на грань пакетдить до зменшення динамічних навантажень на піддону, за рахунок кінематично зв'язаних між сопривод обертального стола і забезпечує СТІЙКІСТЬ бою зубчастими колесами 9 роликів 7 та 8 змонтопакет-піддону Ролики 7 та 8 виконані бочкованих на одній платформі з бобшоутримувачем подібної форми з метою центрування плівки забезпечується постійний натяг плівки в точці збігання А з ролика 8 в незалежності від натягу ФІГ.1 Комп'ютерна верстка Л Ціхановська Фіг.2 Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
