Спосіб визначення режиму лазерного різання заготовок різної товщини
Номер патенту: 58166
Опубліковано: 11.04.2011
Автори: Котляров Валерій Павлович, Лавріненков Евгеній Олександрович
Формула / Реферат
1. Спосіб визначення режиму лазерного різання заготовок різної товщини, при якому різ формують сфокусованим лазерним випромінюванням постійної потужності і струменем газу, і за сигналом із зони обробки встановлюють швидкість різання для кожної товщини, відповідну формуванню кромок без облою та грату, який відрізняється тим, що з метою підвищення продуктивності різ формують на заготовці змінної товщини за один прохід.
2. Спосіб за п. 1, який відрізняється тим, що як сигнал використовують зміну напрямку виходу газового струменя із різу.
Текст

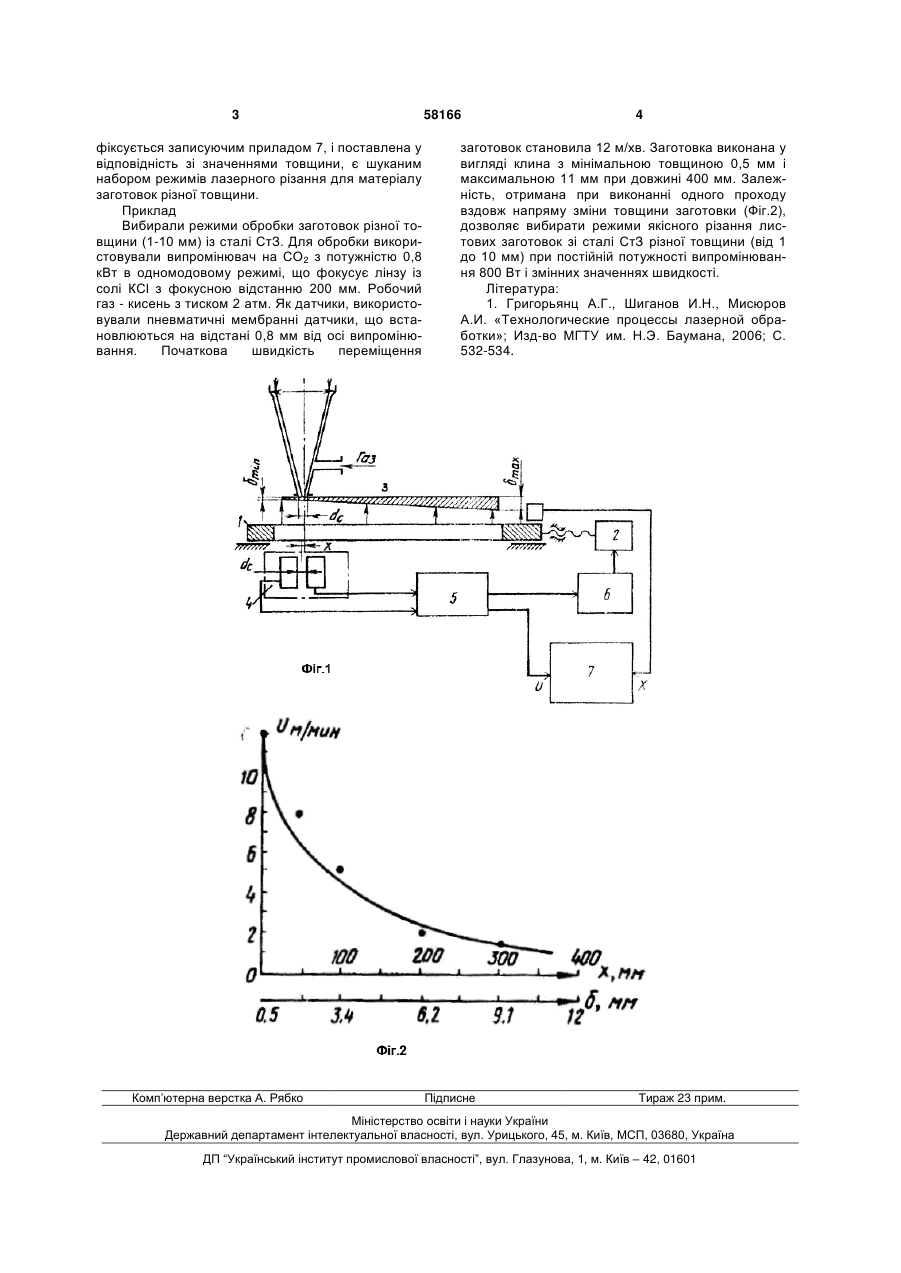

1. Спосіб визначення режиму лазерного різання заготовок різної товщини, при якому різ формують сфокусованим лазерним випромінюван 3 фіксується записуючим приладом 7, і поставлена у відповідність зі значеннями товщини, є шуканим набором режимів лазерного різання для матеріалу заготовок різної товщини. Приклад Вибирали режими обробки заготовок різної товщини (1-10 мм) із сталі СтЗ. Для обробки використовували випромінювач на СО2 з потужністю 0,8 кВт в одномодовому режимі, що фокусує лінзу із солі КСl з фокусною відстанню 200 мм. Робочий газ - кисень з тиском 2 атм. Як датчики, використовували пневматичні мембранні датчики, що встановлюються на відстані 0,8 мм від осі випромінювання. Початкова швидкість переміщення Комп’ютерна верстка А. Рябко 58166 4 заготовок становила 12 м/хв. Заготовка виконана у вигляді клина з мінімальною товщиною 0,5 мм і максимальною 11 мм при довжині 400 мм. Залежність, отримана при виконанні одного проходу вздовж напряму зміни товщини заготовки (Фіг.2), дозволяє вибирати режими якісного різання листових заготовок зі сталі СтЗ різної товщини (від 1 до 10 мм) при постійній потужності випромінювання 800 Вт і змінних значеннях швидкості. Література: 1. Григорьянц А.Г., Шиганов И.Н., Мисюров А.И. «Технологические процессы лазерной обработки»; Изд-во МГТУ им. Н.Э. Баумана, 2006; С. 532-534. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of mode of laser cutting of workpieces of different thickness
Автори англійськоюKotliarov Valerii Pavlovych, Lavrinenkov Evhenii Oleksandrovych
Назва патенту російськоюСпособ определения режима лазерной резки заготовок разной толщины
Автори російськоюКотляров Валерий Павлович, Лавриненков Евгений Александрович
МПК / Мітки
МПК: B23K 26/38
Мітки: товщини, визначення, спосіб, режиму, різної, лазерного, заготовок, різання
Код посилання
<a href="https://ua.patents.su/2-58166-sposib-viznachennya-rezhimu-lazernogo-rizannya-zagotovok-rizno-tovshhini.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення режиму лазерного різання заготовок різної товщини</a>
