Клапан

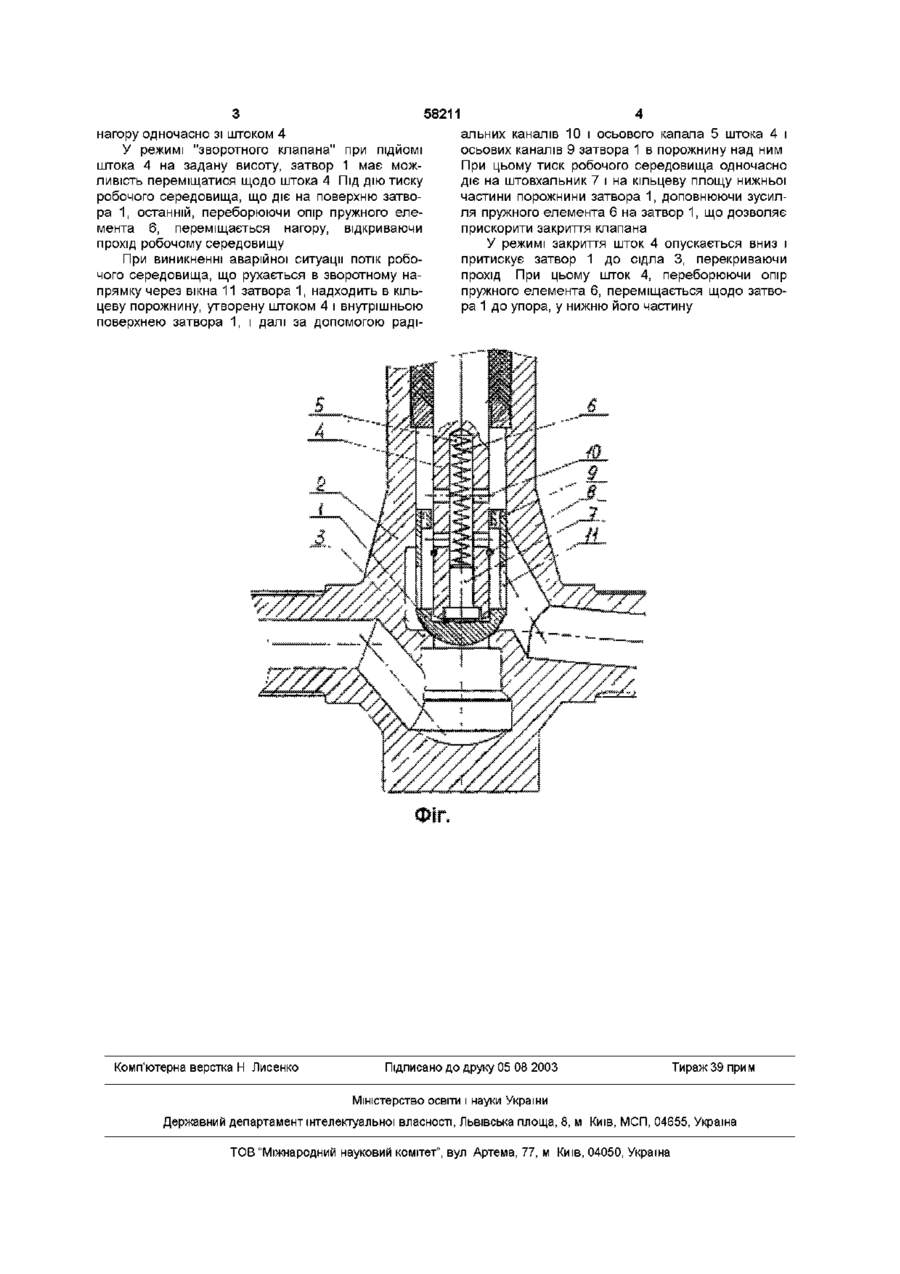

Клапан, в корпусі якого розташований запір ний орган, що містить шток і затвор, взаємодіючий із сідлом, який відрізняється тим, що затвор виконаний рухливим відносно штока, оснащеного радіальними та осьовим каналами, в осьовому каналі штока встановлені з можливістю взаємодії з затвором пружний елемент і штовхач, при цьому в затворі виконані осьові канали, що разом з осьовим каналом штока з'єднують його радіальні канали Винахід відноситься до арматуробудування, зокрема до запірних пристроїв трубопровідної арматури і може бути використаний в газовій промисловості Відомий клапан (див а с СРСР №775494, МПК F16K39/02, 1980), запірний орган якого складається зі штока і затвора Такий клапан може застосовуватися тільки як запірний і при виникненні аварійної ситуації не може працювати як зворотний Відомий також запірний клапан (див Каталог "Арматура фирми "KLAUS UNION'", Німеччина, 2000р), у корпусі якого розташований запірний орган, що складається зі штока і затвора, взаємодіючого із сідлом Цей клапан також не може застосовуватися в якості зворотного, що має значення в ЛІНІЯХ, де можлива протитечія рідких чи газоподібних середовищ В основу запропонованого винаходу поставлена задача розширення функціональних можливостей клапана шляхом виконання затвора рухливим з можливістю його переміщення незалежно від штока забезпечити перекриття проходу у випадку виникнення зворотного потоку при аварійній ситуації Поставлена задача вирішується за рахунок того, що у відомому клапані, у корпусі якого розташований запірний орган, що складається зі штока і затвора, взаємодіючого із сідлом, затвор виконаний рухливим щодо штока, постаченого радіальними та осьовим каналами, в осьовому каналі штока встановлені пружний елемент і штовхальник з можливістю взаємодії з затвором, причому останній виконаний з осьовими каналами, що разом з осьовим каналом штока сполучають його радіальні канали Виконання затвора рухливим щодо штока, в осьовому каналі якого встановлені пружний елемент і штовхальник, дозволяє при необхідності перекривати прохід, тому що затвор має можливість переміщатися незалежно від штока і при виникненні зворотного потоку під дією цього потоку і пружного елемента опускається і сідає в сідло Для підвищення чутливості і швидкості спрацьовування клапана при виникненні зворотного потоку в затворі і штоку виконані осьові і радіальні канали для вільного проходу робочого середовища в порожнину над затвором На фіг зображений поздовжній розріз клапана Клапан містить затвор 1, встановлений у порожнині корпуса 2 з можливістю взаємодії із сідлом 3 Затвор 1 встановлений на штоку 4, в осьовому каналі 5 якого встановлені пружний елемент (наприклад, пружина) 6 і штовхальник 7, взаємодіючий із затвором 1 Переміщення затвора 1 щодо штока 4 обмежується стопорним кільцем 8 У затворі 1 виконані осьові канали 9, а в штоку 4 радіальні канали 10 Затвор 1 постачений вікнами 11 Клапан працює таким чином У режимі відкриття шток 4 переміщується нагору, при цьому затвор 1 під дією напору робочого середовища піднімається, відкриваючи прохід При подальшому ПІДЙОМІ штока 4 стопорне кільце 8 діє на затвор 1, змушуючи його переміщатися 00 ю 58211 нагору одночасно зі штоком 4 У режимі "зворотного клапана" при ПІДЙОМІ штока 4 на задану висоту, затвор 1 має можливість переміщатися щодо штока 4 Під дію тиску робочого середовища, що діє на поверхню затвора 1, останній, переборюючи опір пружного елемента 6, переміщається нагору, відкриваючи прохід робочому середовищу При виникненні аварійної ситуації потік робочого середовища, що рухається в зворотному напрямку через вікна 11 затвора 1, надходить в кільцеву порожнину, утворену штоком 4 і внутрішньою поверхнею затвора 1, і далі за допомогою раді Комп'ютерна верстка Н Лисенко альних каналів 10 і осьового капала 5 штока 4 і осьових каналів 9 затвора 1 в порожнину над ним При цьому тиск робочого середовища одночасно діє на штовхальник 7 і на кільцеву площу нижньої частини порожнини затвора 1, доповнюючи зусилля пружного елемента 6 на затвор 1, що дозволяє прискорити закриття клапана У режимі закриття шток 4 опускається вниз і притискує затвор 1 до сідла 3, перекриваючи прохід При цьому шток 4, переборюючи опір пружного елемента 6, переміщається щодо затвора 1 до упора, у нижню його частину Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
