Двокамерний кульовий млин
Номер патенту: 116317
Опубліковано: 10.05.2017
Автори: Глинський Ігор Вікторович, Мартиненков Сергій Леонідович, Ладига Лілія Олегівна, Токарев Олександр Олексійович
Формула / Реферат

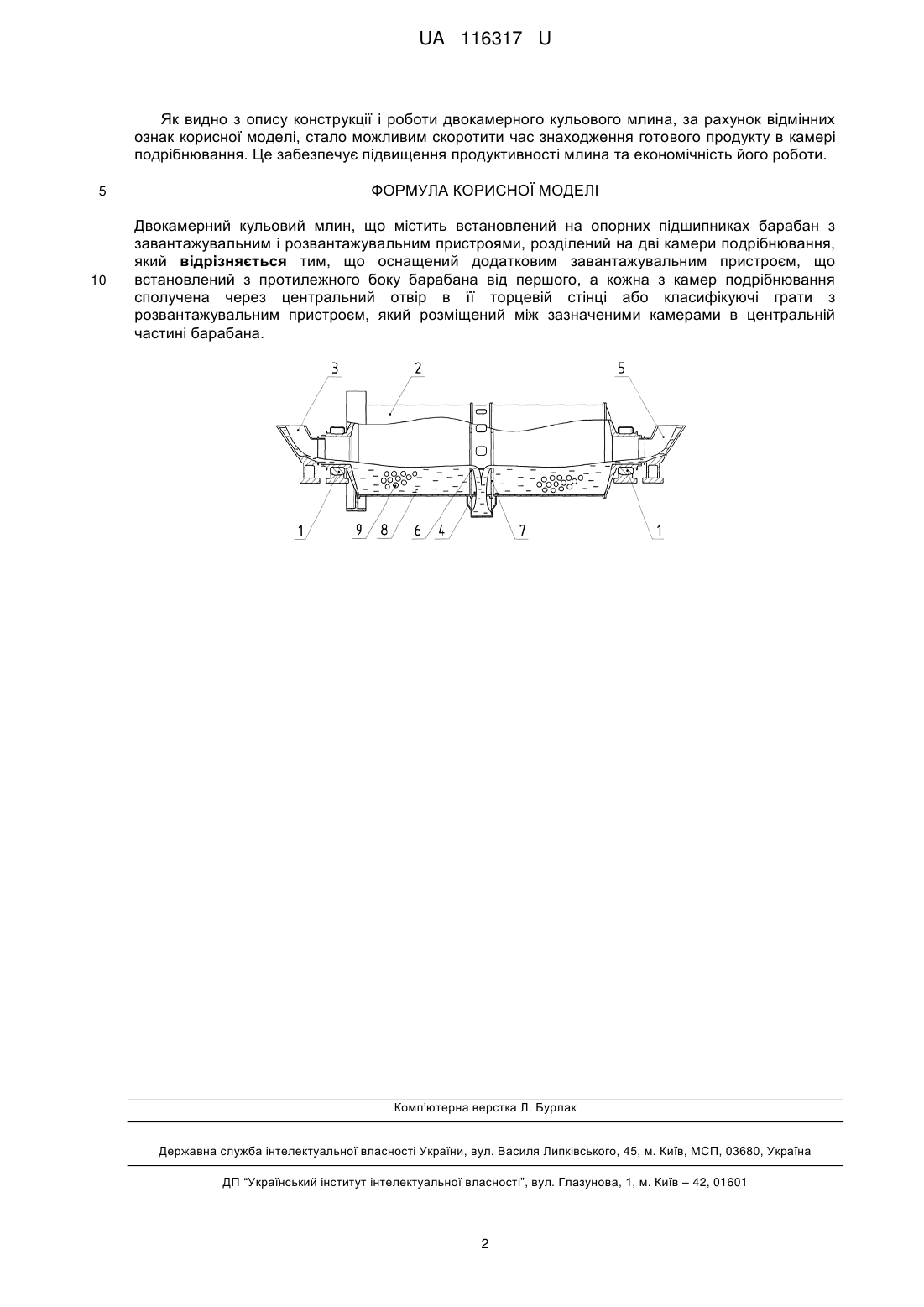

Двокамерний кульовий млин, що містить встановлений на опорних підшипниках барабан з завантажувальним і розвантажувальним пристроями, розділений на дві камери подрібнювання, який відрізняється тим, що оснащений додатковим завантажувальним пристроєм, що встановлений з протилежного боку барабана від першого, а кожна з камер подрібнювання сполучена через центральний отвір в її торцевій стінці або класифікуючі грати з розвантажувальним пристроєм, який розміщений між зазначеними камерами в центральній частині барабана.
Текст

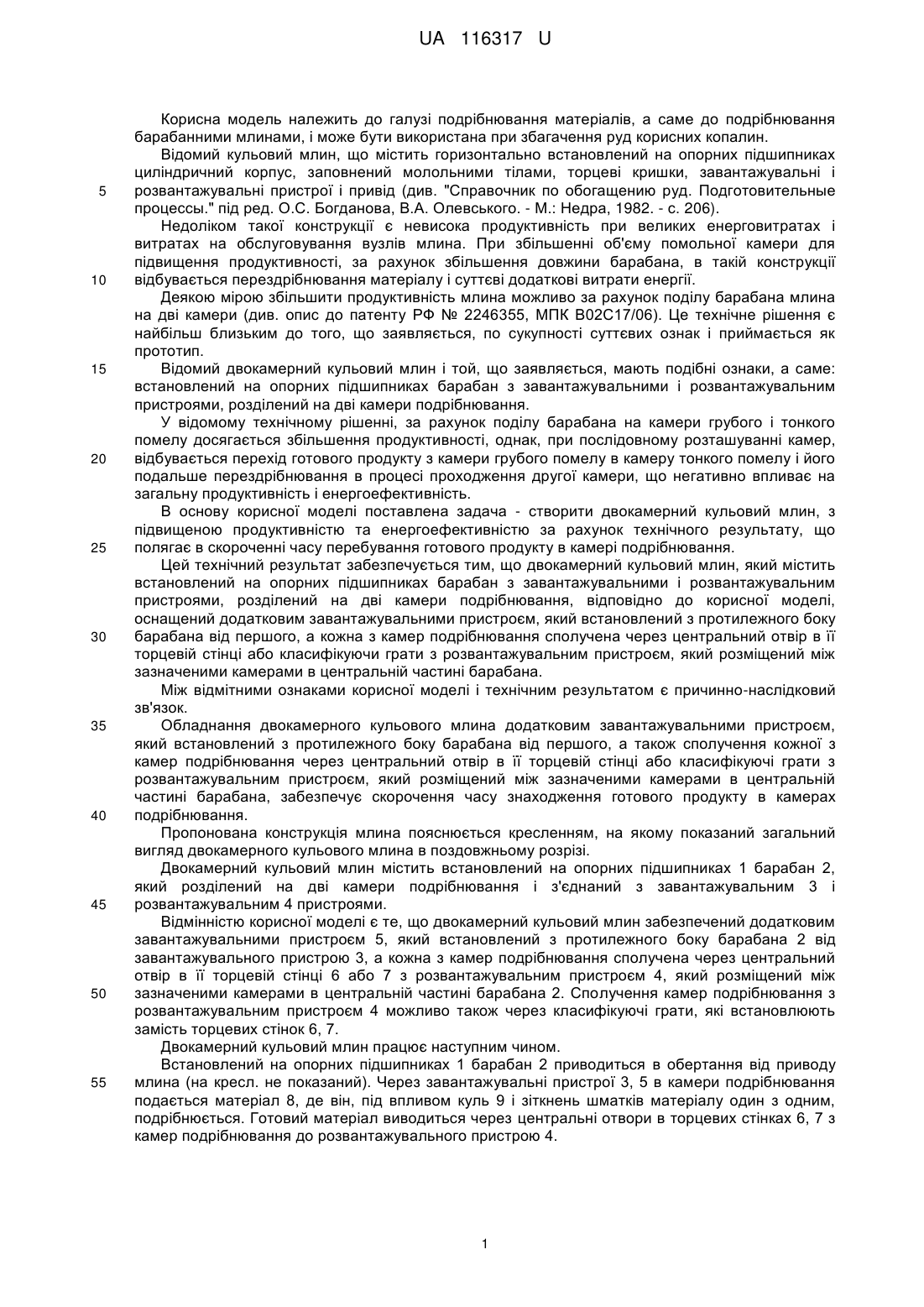

Реферат: Двокамерний кульовий млин містить встановлений на опорних підшипниках барабан з завантажувальним і розвантажувальним пристроями, розділений на дві камери подрібнювання. Млин оснащений додатковим завантажувальним пристроєм, що встановлений з протилежного боку барабана від першого. Кожна з камер подрібнювання сполучена через центральний отвір в її торцевій стінці або класифікуючі грати з розвантажувальним пристроєм, який розміщений між камерами в центральній частині барабана. UA 116317 U (54) ДВОКАМЕРНИЙ КУЛЬОВИЙ МЛИН UA 116317 U UA 116317 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі подрібнювання матеріалів, а саме до подрібнювання барабанними млинами, і може бути використана при збагачення руд корисних копалин. Відомий кульовий млин, що містить горизонтально встановлений на опорних підшипниках циліндричний корпус, заповнений молольними тілами, торцеві кришки, завантажувальні і розвантажувальні пристрої і привід (див. "Справочник по обогащению руд. Подготовительные процессы." під ред. О.С. Богданова, В.А. Олевського. - М.: Недра, 1982. - с. 206). Недоліком такої конструкції є невисока продуктивність при великих енерговитратах і витратах на обслуговування вузлів млина. При збільшенні об'єму помольної камери для підвищення продуктивності, за рахунок збільшення довжини барабана, в такій конструкції відбувається перездрібнювання матеріалу і суттєві додаткові витрати енергії. Деякою мірою збільшити продуктивність млина можливо за рахунок поділу барабана млина на дві камери (див. опис до патенту РФ № 2246355, МПК В02С17/06). Це технічне рішення є найбільш близьким до того, що заявляється, по сукупності суттєвих ознак і приймається як прототип. Відомий двокамерний кульовий млин і той, що заявляється, мають подібні ознаки, а саме: встановлений на опорних підшипниках барабан з завантажувальними і розвантажувальним пристроями, розділений на дві камери подрібнювання. У відомому технічному рішенні, за рахунок поділу барабана на камери грубого і тонкого помелу досягається збільшення продуктивності, однак, при послідовному розташуванні камер, відбувається перехід готового продукту з камери грубого помелу в камеру тонкого помелу і його подальше перездрібнювання в процесі проходження другої камери, що негативно впливає на загальну продуктивність і енергоефективність. В основу корисної моделі поставлена задача - створити двокамерний кульовий млин, з підвищеною продуктивністю та енергоефективністю за рахунок технічного результату, що полягає в скороченні часу перебування готового продукту в камері подрібнювання. Цей технічний результат забезпечується тим, що двокамерний кульовий млин, який містить встановлений на опорних підшипниках барабан з завантажувальними і розвантажувальним пристроями, розділений на дві камери подрібнювання, відповідно до корисної моделі, оснащений додатковим завантажувальними пристроєм, який встановлений з протилежного боку барабана від першого, а кожна з камер подрібнювання сполучена через центральний отвір в її торцевій стінці або класифікуючи грати з розвантажувальним пристроєм, який розміщений між зазначеними камерами в центральній частині барабана. Між відмітними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв'язок. Обладнання двокамерного кульового млина додатковим завантажувальними пристроєм, який встановлений з протилежного боку барабана від першого, а також сполучення кожної з камер подрібнювання через центральний отвір в її торцевій стінці або класифікуючі грати з розвантажувальним пристроєм, який розміщений між зазначеними камерами в центральній частині барабана, забезпечує скорочення часу знаходження готового продукту в камерах подрібнювання. Пропонована конструкція млина пояснюється кресленням, на якому показаний загальний вигляд двокамерного кульового млина в поздовжньому розрізі. Двокамерний кульовий млин містить встановлений на опорних підшипниках 1 барабан 2, який розділений на дві камери подрібнювання і з'єднаний з завантажувальним 3 і розвантажувальним 4 пристроями. Відмінністю корисної моделі є те, що двокамерний кульовий млин забезпечений додатковим завантажувальними пристроєм 5, який встановлений з протилежного боку барабана 2 від завантажувального пристрою 3, а кожна з камер подрібнювання сполучена через центральний отвір в її торцевій стінці 6 або 7 з розвантажувальним пристроєм 4, який розміщений між зазначеними камерами в центральній частині барабана 2. Сполучення камер подрібнювання з розвантажувальним пристроєм 4 можливо також через класифікуючі грати, які встановлюють замість торцевих стінок 6, 7. Двокамерний кульовий млин працює наступним чином. Встановлений на опорних підшипниках 1 барабан 2 приводиться в обертання від приводу млина (на кресл. не показаний). Через завантажувальні пристрої 3, 5 в камери подрібнювання подається матеріал 8, де він, під впливом куль 9 і зіткнень шматків матеріалу один з одним, подрібнюється. Готовий матеріал виводиться через центральні отвори в торцевих стінках 6, 7 з камер подрібнювання до розвантажувального пристрою 4. 1 UA 116317 U Як видно з опису конструкції і роботи двокамерного кульового млина, за рахунок відмінних ознак корисної моделі, стало можливим скоротити час знаходження готового продукту в камері подрібнювання. Це забезпечує підвищення продуктивності млина та економічність його роботи. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Двокамерний кульовий млин, що містить встановлений на опорних підшипниках барабан з завантажувальним і розвантажувальним пристроями, розділений на дві камери подрібнювання, який відрізняється тим, що оснащений додатковим завантажувальним пристроєм, що встановлений з протилежного боку барабана від першого, а кожна з камер подрібнювання сполучена через центральний отвір в її торцевій стінці або класифікуючі грати з розвантажувальним пристроєм, який розміщений між зазначеними камерами в центральній частині барабана. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B02C 17/06
Мітки: млин, кульовий, двокамерний
