Домкрат

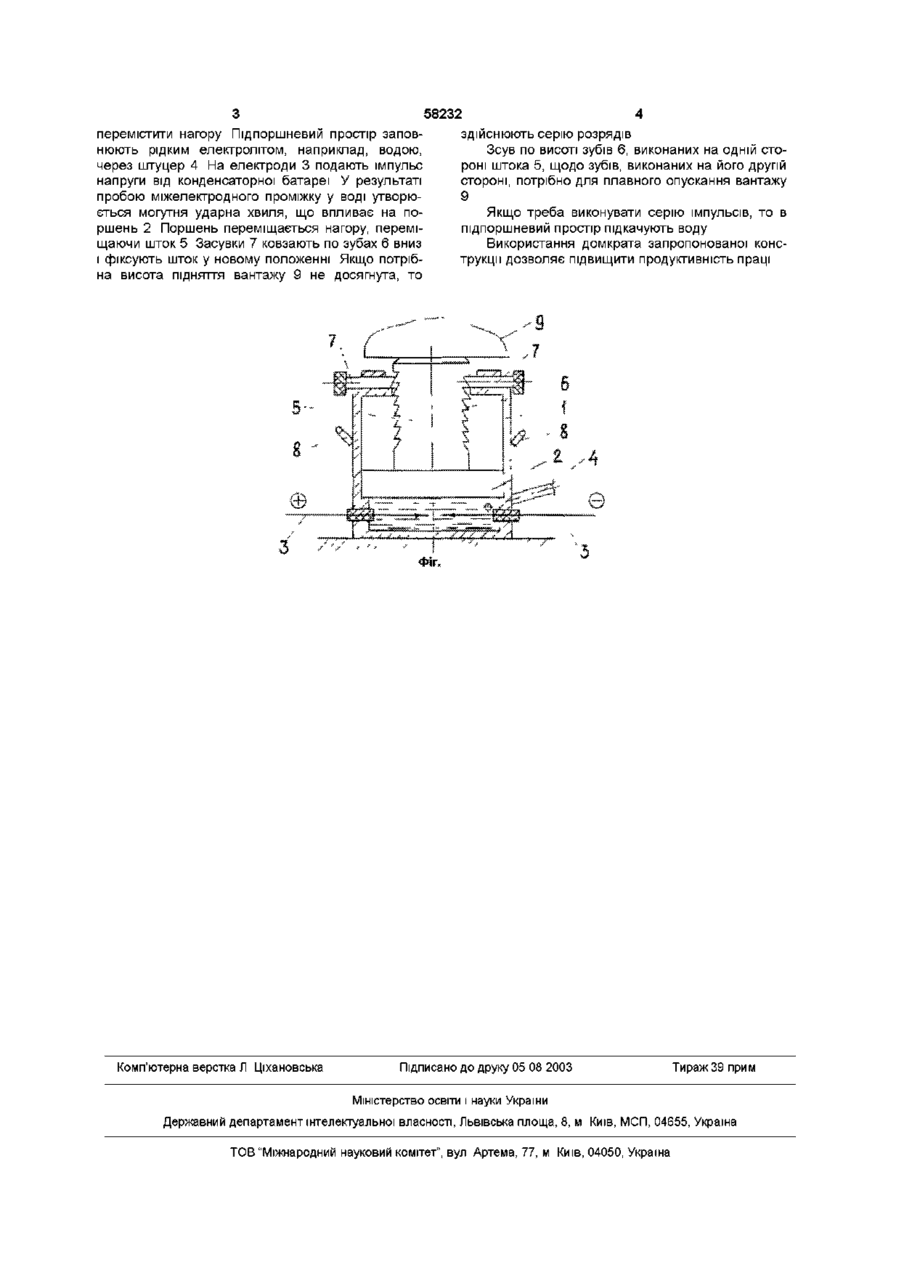

Домкрат, що містить порожнистий циліндричний корпус, у якому розташований поршень зі штоком, а підпоршневий простір заповнений рідиною, який відрізняється тим, що в стінку корпусу підпоршневого простору вмонтовано електроди, з'єднані з високовольтним джерелом енергії, а у верхній частині корпусу вмонтовані засувки, виконані з можливістю переміщення уздовж своєї поздовжньої осі взаємодії з зубами, якими обладнано бічну поверхню штоку і розташованими діаметрально протилежно по дузі Запропоноване технічне рішення належить до технологічних процесів, у результаті яких виконуються роботи з підйому вантажу на невелику висоту - до 1 ,0м - впливом на нього знизу Відомий гідравлічний домкрат, що містить циліндричний корпус, у якому розташований поршень, а в підпоршневий простір накачується робоча рідина помпою Поршневі помпи передається зворотно поступальний рух за допомогою важеля Надпоршневий простір помпи з'єднаний з підпоршневим простором домкрата каналом із запірним клапаном, що пропускає рідину тільки в напрямку від помпи до поршня домкрата Крім того, надпоршневий простір помпи каналом, у якому розташований клапан, з'єднано з баком з робочою рідиною, за яку використовується незамерзаюча суміш чи веретенне мастило (див Барсов І П Будівельні машини й устаткування - М Будвидав - 1978 495с) рідиною, згідно з винаходом, у стінку корпусу підпоршневого простору вмонтовані електроди, з'єднані з високовольтним джерелом енергії, а у верхній частині корпусу вмонтовано засувки, виконані з можливістю переміщення уздовж своєї поздовжньої осі і взаємодії з зубами, якими обладнано бічну поверхню штоку і розташованими діаметрально протилежно по дузі На фіг представлено розріз загального вигляду запропонованого пристрою Домкрат містить порожнистий циліндричний корпус 1, у якому розташований поршень 2, що поділяє внутрішню порожнечу на дві частини У одну частину корпусу - у підпоршневий простір вмонтовано електроди 3, приєднані до високовольтного джерела живлення, за яке використовують конденсаторну батарею (на фіг не показано) і штуцер 4 зі зворотним клапаном для подачі рідкого електроліту, наприклад, води 3 боку надпоршневого простору поршень 2 обладнаний штоком 5, на ЗОВНІШНІЙ поверхні якого діаметрально протилежно виконані зуби 6 Останні розташовані на поверхні, обмеженою дугою, довжина якої 25-35° Зуби з однієї сторони штока виконано зі зсувом щодо зубів, виконаних з його протилежної сторони З зубами взаємодіють засувки 7, вмонтовані в корпус Основним недоліком відомого технічного рішення, визначеного як прототип, є те, що домкрат має ручний привод Це створює несприятливі умови для користувача й знижує продуктивність У основу винаходу поставлено завдання створити такий домкрат, у якому використання електрогідравлічного приводу дозволяє спростити процес переміщення вантажу Поставлене завдання розв'язується за рахунок того, що в домкраті, що містить порожнистий циліндричний корпус, у якому розташований поршень зі штоком, а підпоршневий простір заповнений Зовні бічну поверхню корпусу 1 обладнано ручками 8 На фіг показаний також вантаж 9 Пристрій працює так Домкрат підводять під вантаж 9, який потрібно со сч 00 ю 58232 перемістити нагору Підпоршневий простір заповнюють рідким електролітом, наприклад, водою, через штуцер 4 На електроди 3 подають імпульс напруги від конденсаторної батареї У результаті пробою міжелектродного проміжку у воді утворюється могутня ударна хвиля, що впливає на поршень 2 Поршень переміщається нагору, переміщаючи шток 5 Засувки 7 ковзають по зубах 6 вниз і фіксують шток у новому положенні Якщо потрібна висота підняття вантажу 9 не досягнута, то Комп'ютерна верстка Л Ціхановська здійснюють серію розрядів Зсув по висоті зубів 6, виконаних на одній стороні штока 5, щодо зубів, виконаних на його другій стороні, потрібно для плавного опускання вантажу 9 Якщо треба виконувати серію імпульсів, то в підпоршневий простір підкачують воду Використання домкрата запропонованої конструкції дозволяє підвищити продуктивність праці Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
