Гідравлічний домкрат з системою контролю положення поршня

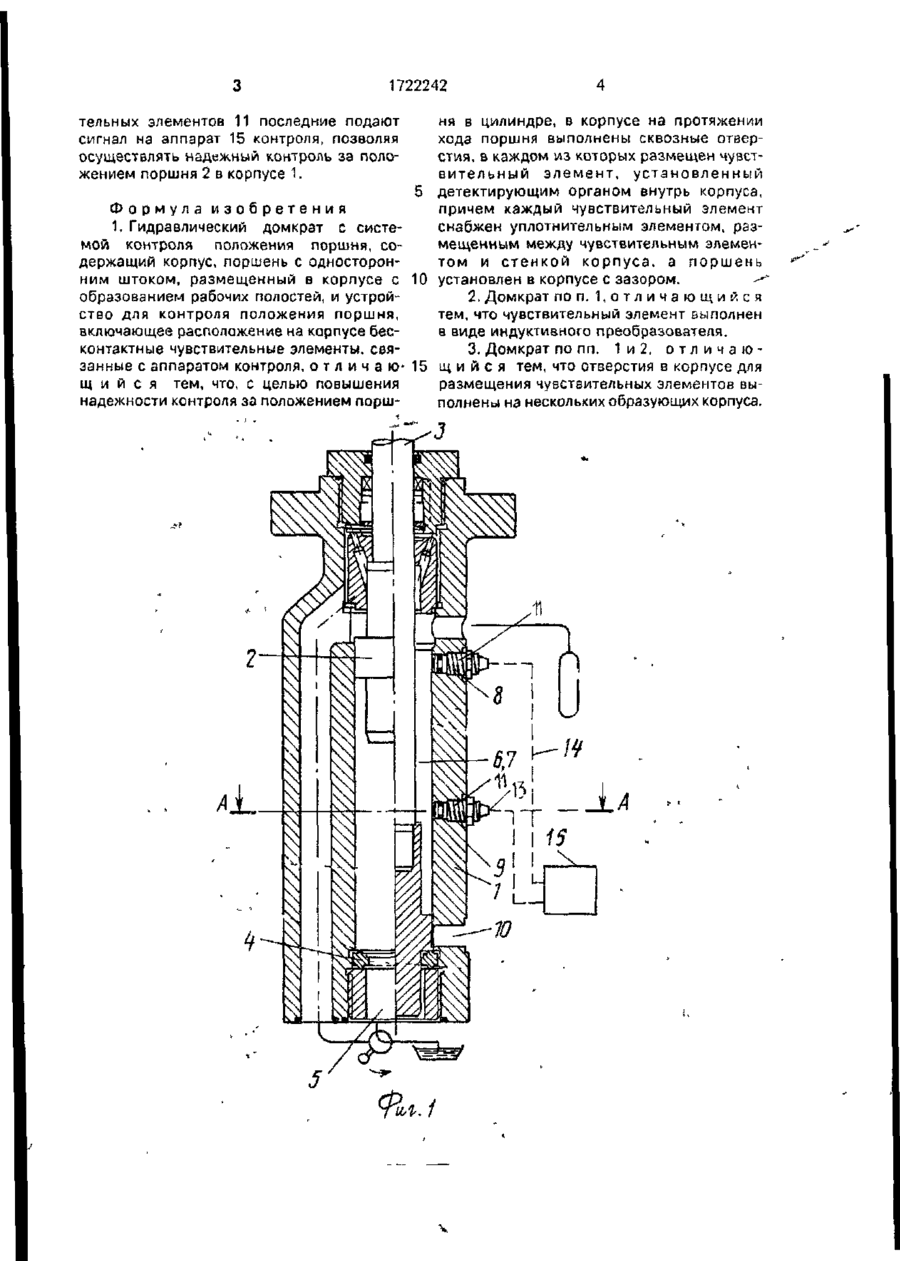

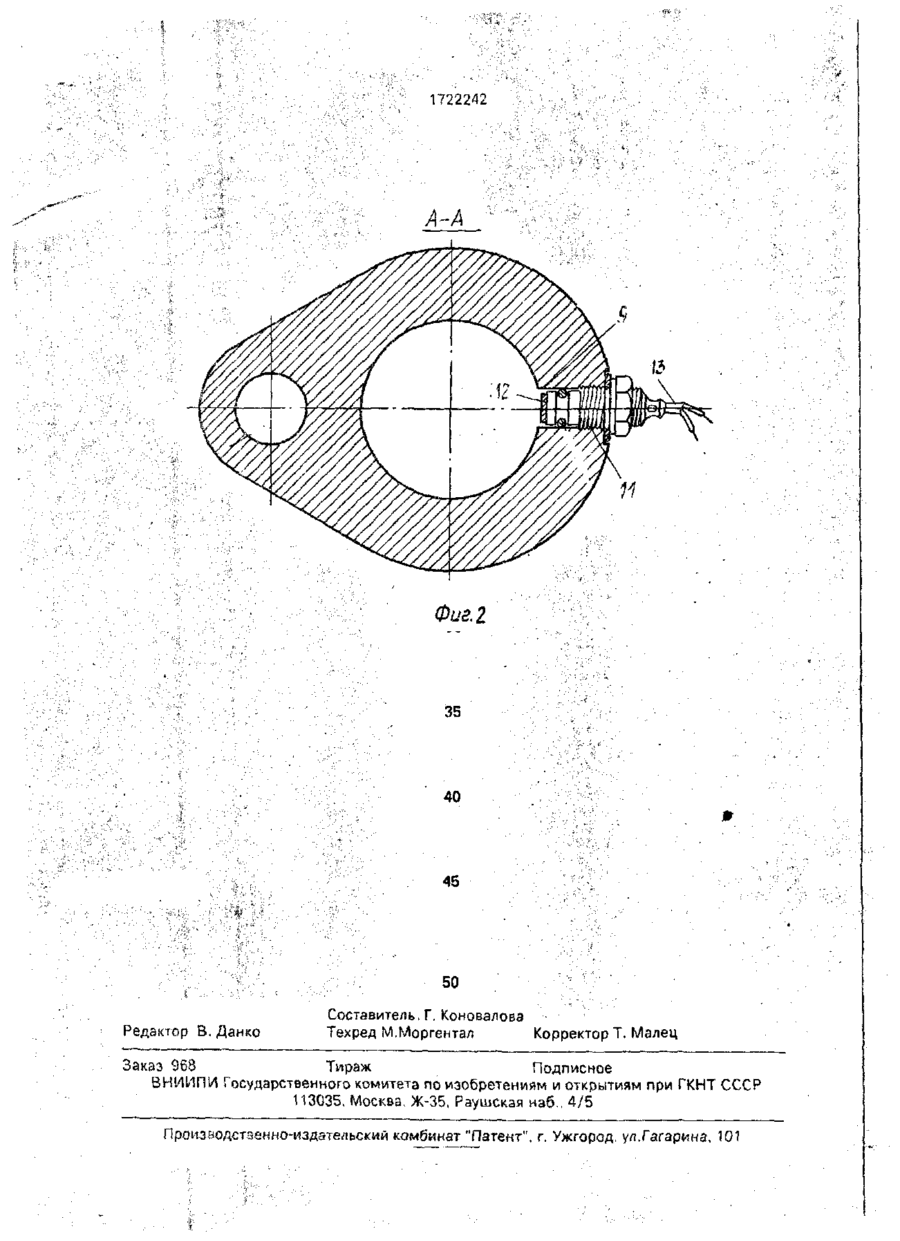

Изобретение позволяет повысить надежность системы контроля гидравлическо го домкрата за положением поршня (П) в цилиндре. Поршень с односторонним штоком размещен в корпусе (К) с образованием рабочих полостей. Устр-во для контроля положения П включает расположенные по одной образующей К бесконтактные чувствительные элементы (Э), связанные с аппаратом контроля. В К на протяжении хода П выполнены сквозные отверстия, в каждом из к-рых размещен Э, установленный детектирующим органом внутрь К, Каждый Э снабжен уплотнительным Э, размещенным между Э и стенкой К. Чувствительный Э выполнен в виде индуктивного преобразователя. Отверстия выполнены на нескольких образующих К 2 з п.ф-лы, 2 ил. Изобретение относится к гидравлическим домкратам с системой контроля положения поршня. Цель изобретения - повышение надежности контроля за положением поршня. На фиг. 1 представлен дифференциальный гидравлический домкрат, на фиг. 2 сечение А-А на фиг. 1. Гидравлический домкрат содержит корпус 1, предпочтительно в виде литой детали, поршень 2 без сальника, шток 3, который связан с подвижным контактом выключателя (не показан), и клапан 4 для закрывания отверстия 5 впуска-выпуска домкрата в нижнем положении конца хода поршня 2 (положение, показанное на правой половине фиг. 1). Поршень 2 образует в корпусе 1 рабочие полости 6,7. В корпусе 1 выполнено множество сквозных отверстий 8-10 на нескольких уровнях хода поршня 2. В каждое из отверстий 8-Ю помещают чувствительный элемент 11, детектирующий орган 12 которого выходит в рабочие полости 6, 7 корпуса 1. Уплотнительные элементы 13, например прокладки, обеспечивают герметическое закрывание отверстий 8-10 для высокого давления в корпусе 1 домкрата после установки элементов 11, Электрический выход 14 каждого элемента 11 подключен к аппарату 15 контроля и/или записи и/или визуализации перемещения поршня 2 и, возможно, графиков скоростей. Отверстия 8-10 выходят в рабочие полости 6, 7 корпуса 1, что нарушает целостность этой поверхности. Но так как у поршня 2 нет сальника, герметично прилегающего к внутренней поверхности корпуса 1, неоднородность этой поверхности не имеет значения. Гидравлический домкрат работает следующим образом. При подаче рабочей среды под давлением в одну из полостей 6, 7 поршень 2 со штоком 3 перемещается в корпусе 1 При прохождении поршнем 2 любого из чувстви (21)4355641/29 (22) 06 05 88 (31)8706368 (32) 06.05.87 (33) FR (46) 23.03 92.Бюл. № 11 (75) Клод Ален Гратцмюллер (53)621.225.2(088.8) (56) Заявка ЕП Ns 0108704, кл. F 15 В 15/20, 1984. ю 1722242 тельных элементов 11 последние подают сигнал на аппарат 15 контроля, позволяя осуществлять надежный контроль за положением поршня 2 в корпусе 1. ня в цилиндре, в корпусе на протяжении хода поршня выполнены сквозные отверстия, в каждом из которых размещен чувствительный элемент, установленный детектирующим органом внутрь корпуса, причем каждый чувствительный элемент Формула изобретения снабжен уплотнительным элементом, раз1. Гидравлический домкрат с системещенным между чувствительным элеменмой контроля положения поршня, сотом и с т е н к о й к о р п у с а , а п о р ш е н ь держащий корпус, поршень с односторон-^ ним штоком, размещенный в корпусе с 10 установлен в корпусе с зазором. образованием рабочих полостей, и устрой2. Домкрат по п. 1 , о т л и ч а ю щ и й с я ство для контроля положения поршня, тем, что чувствительный элемент выполнен включающее расположение на корпусе бесв виде индуктивного преобразователя. контактные чувствительные элементы, свя3. Домкрат по пп. 1 и 2, о т л и ч а ю занные с аппаратом контроля, о т л и ч а ю - 15 щ и й с я тем, что отверстия в корпусе для щ и й с я тем, что, с целью повышения размещения чувствительных элементов вынадежности контроля за положением поршполнены на нескольких образующих корпуса. 1722242 A-A Фиг. 1 35 40 45 50 Редактор В. Данко Составитель, Г, Коновалова Техред М.Моргентал Корректор Т. Малец Заказ 968 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35. Раушская наб.. 4/5 Про'лзводстзенно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
