Гайковерт

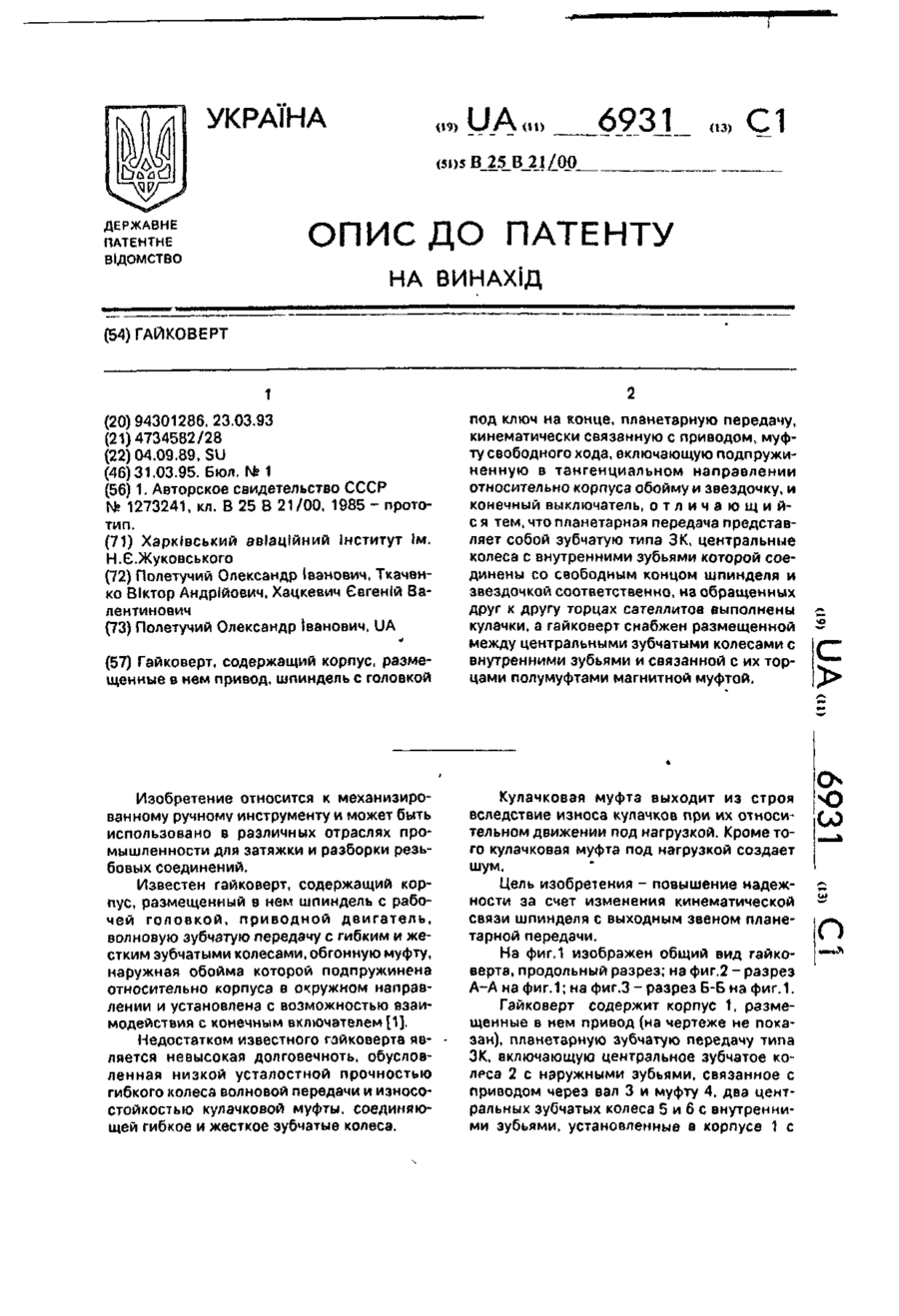

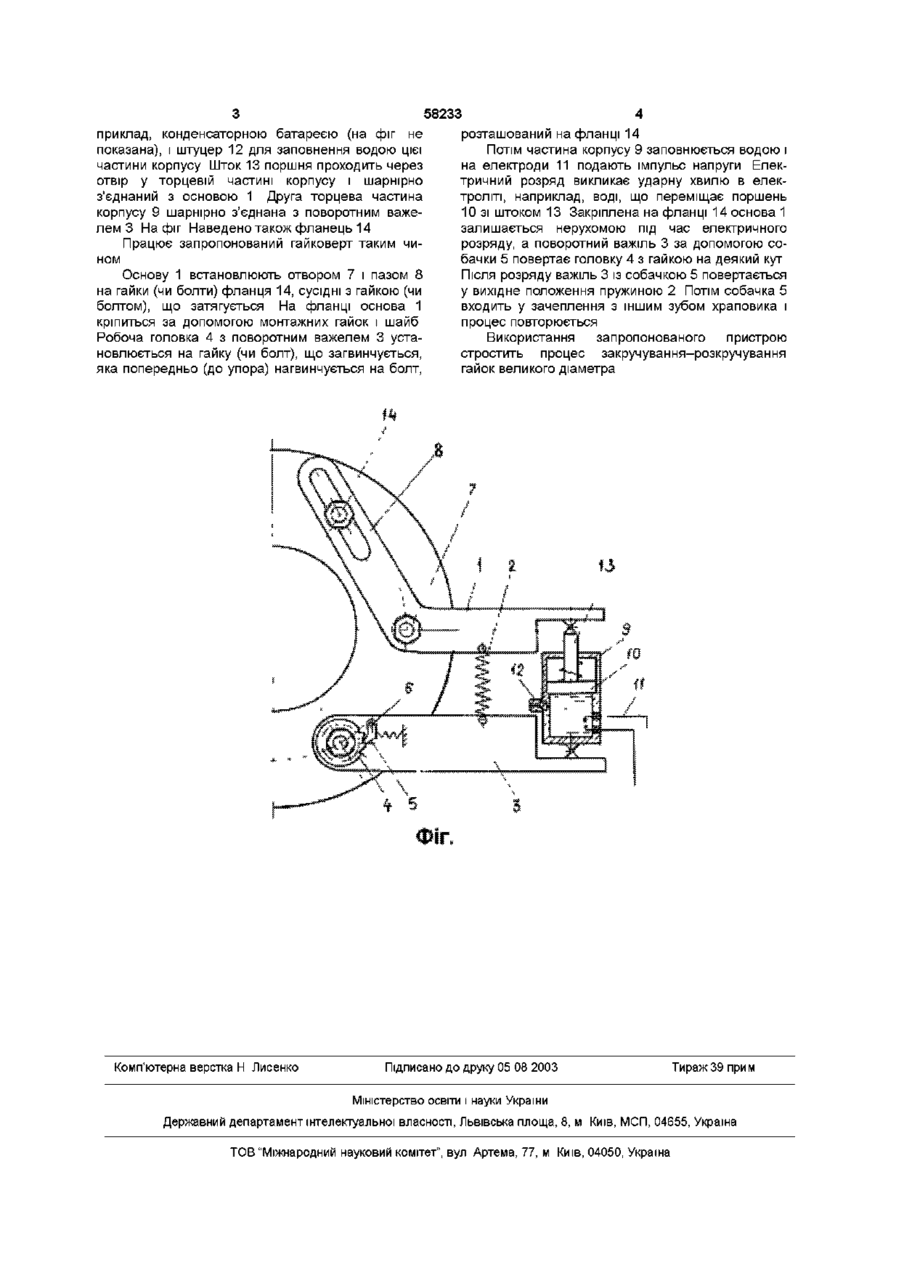

Гайковерт, що містить привод обертання, ро бочу головку, важіль із храповим механізмом і пружний елемент, який відрізняється тим, що його обладнано основою, при цьому основа і поворотний важіль підпружинені, привод виконаний у вигляді порожнистого циліндра з поршнем, в одній частині корпуса розташовані електроди, з'єднані з високовольтним джерелом енергії, і штуцер для подачі електроліту, а в ІНШІЙ частині - шток, з'єднаний одним кінцем з поршнем, а другим - з основою, що має отвір під гайку і паз еліптичної форми, а робоча головка розташована на поворотному важелі з можливістю взаємодії з храповим механізмом Запропоноване технічне рішення належить до технологічних процесів, властивим монтажним роботам, а конкретніше-до пристроїв, використовуваних для закручування - розкручування гайок великого діаметра Відомо технічне рішення - гайковерт - яке складається з корпусу, у якому розміщені привод обертання, шпиндель з робочою головкою і храповий механізм із важелем, пружний елемент, привод переключення собачок храпового механізму, установленого на важелі з можливістю взаємодії з однієї із собачок, з'єднаних між собою пружним елементом і різновіддалених від осі повороту важеля Новим є те, що храпове колесо виконане двовенцевим із протилежно спрямованими зубами і центральним отвором, а шпиндель - у вигляді пневмоциліндра з порожнистим штоком, установленим у центральному отворі з можливістю осьового переміщення і спільного обертання з колесом (див автсвід №1486334 колишн СРСР, В25В21/00, опубл 15 06 89 р. бюл №22) ня, робочу головку, важіль із храповим механізмом і пружний елемент, згідно з винаходом, його обладнано основою, при цьому остання і поворотний важіль підпружинені, привод виконаний у вигляді порожнистого циліндра з поршнем, в одній частині корпусу розташовані електроди, з'єднані з високовольтним джерелом енергії, і штуцер для подачі електроліту, а в ІНШІЙ частині - шток, з'єднаний одним кінцем з поршнем, а іншим - з основою, що має отвір під гайку і паз еліптичної форми, а робоча головка розташована на поворотному важелі з можливістю взаємодії з храповим механізмом На фіг наведено розріз загального вигляду запропонованого пристрою Гайковерт містить основу 1, з якою за допомогою пружини 2 зв'язаний поворотний важіль З У отворі поворотного важеля 3 з можливістю обертання встановлено робочу головку 4 із шестигранним отвором під гайку чи головку болта і храповими зубами на ЗОВНІШНІЙ поверхні У зачепленні з храповими зубами входить підпружинена собачка 5, яка зв'язана за допомогою осі 6 з важелем З Основа 1 має отвір 7 і паз 8 для установки на болти або гайки Основним недоліком відомого технічного рішення, визначеного як прототип, є його складність У основу винаходу поставлено завдання створити гайковерт, у якому за рахунок використання як привод електроімпульсного розряду в рідині спрощується його конструкція Поставлене завдання розв'язується за рахунок того, що в гайковерті, що містить привод обертан Між ОСНОВОЮ 1 і важелем 3 установлений електрогідравлічний привод, що містить порожнистий циліндричний корпус 9, розділений поршнем 10 на дві частини У одну частину корпусу, підпоршневу, вмонтовано електроди 11, які з'єднані з високовольтним джерелом енергії, на СО го сч 00 ю 58233 приклад, конденсаторною батареєю (на фіг не показана), і штуцер 12 для заповнення водою цієї частини корпусу Шток 13 поршня проходить через отвір у торцевій частині корпусу і шарнірно з'єднаний з основою 1 Друга торцева частина корпусу 9 шарнірно з'єднана з поворотним важелем З На фіг Наведено також фланець 14 Працює запропонований гайковерт таким чином Основу 1 встановлюють отвором 7 і пазом 8 на гайки (чи болти) фланця 14, сусідні з гайкою (чи болтом), що затягується На фланці основа 1 кріпиться за допомогою монтажних гайок і шайб Робоча головка 4 з поворотним важелем 3 установлюється на гайку (чи болт), що загвинчується, яка попередньо (до упора) нагвинчується на болт, Комп'ютерна верстка Н Лисенко розташований на фланці 14 Потім частина корпусу 9 заповнюється водою і на електроди 11 подають імпульс напруги Електричний розряд викликає ударну хвилю в електроліті, наприклад, воді, що переміщає поршень 10 зі штоком 13 Закріплена на фланці 14 основа 1 залишається нерухомою під час електричного розряду, а поворотний важіль 3 за допомогою собачки 5 повертає головку 4 з гайкою на деякий кут Після розряду важіль 3 із собачкою 5 повертається у вихідне положення пружиною 2 Потім собачка 5 входить у зачеплення з іншим зубом храповика і процес повторюється Використання запропонованого пристрою стростить процес закручування-розкручування гайок великого діаметра Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
