Гідравлічний домкрат ромащенко

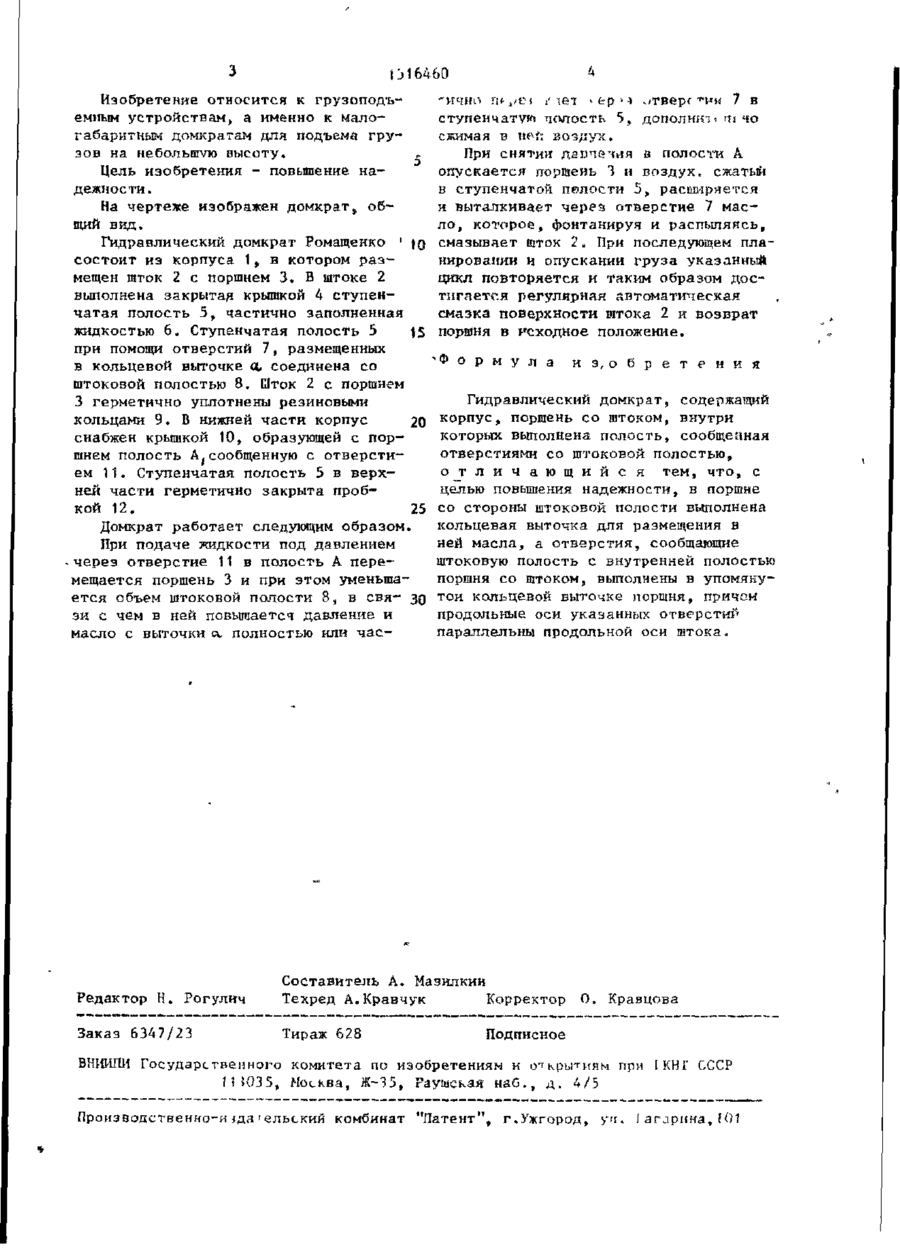

СОЦИлЛИСТИЧЕСНИХ РЄСПУБЛИН (5Ї) 4 В 66 F 3/24 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 (21) 4313713/27-11 (22) 06.10=87 (46) 23.10.89. Бюл. К 39 ' (71) Краматорский научно-исследовательский и проектно-технологический институт (72) В*А.. Ромащенко (53) 621.866(088.8) (56) Авторское свидетельство СССР № 1164205, кл. В 66 F 3/24, 1982. (54) ГИДРАВЛИЧЕСКИЙ ДОМКРАТ РОМАЩЕНКО (57) Изобретение относится к грузоподъемному оборудованию, а именно к домкратам. Цель изобретения - повышение надежности, В штоке 2 выполнена герметичная ступенчатая полость 5, соединенная со штоковой полостью 8 посредством отверстий 7, выполненных в кольцевой выточке о, поршня З в В кольцевой выточке размещена смазка. 1 ил. ш* Ї 1316460 Изобретение относится к грузоподъ7 в "ИЧНО Гії-^es t' \Є1 • fcp емным устройствам, а именно к малоПі 4О ДОПОЛНИ ступенчатукі полость габаритным домкратам для подъема гру" сжимая в i c Ч іїоз/іух. s-; зов на небольшую высоту. При снятии давпечия І пол ос 1-й А З Цель изобретения - повышение наопускается поршень 3 и воздух сжатый дежности. в ступенчатой полости 5, расширяется На чертеже изображен домкрат„ оби выталкивает через отверстие 7 масщий вид. ло, которое, фонтанируя и распыляясь» Гидравлический домкрат Ромащенко ' fO смазывает шток 2а При последующем пласостоит из корпуса 1, в котором разнировании и опускании груза указанный мещен шток 2 с поршнем 3. В штоке 2 цикл повторяется и таким образом досвыполнена закрытая крышкой 4 ступентигается регулярная автоматическая чатая полость 5, частично заполненная смазка поверхности штока 2 и возврат жидкостью 6. Ступенчатая полость 5 15 поршня в исходное положение. при помощи отверстий 7, размещенных ' Ф о р м у л а и з, о б р е т г н и я в кольцевой выточке а, соединена со штоковой полостью 8. Шток 2 с поршнем 3 герметично уплотнены резиновыми Гидравлический домкрат, содержащий кольцами 9. В нижней части корпус 20 корпус, поршень со штоком, внутри снабжен крышкой 10, образующей с поркоторых выполнена полость, сообщенная шнем полость А,сообщенную с отверстиотверстиями со штоковой полостью, ем 1 І . Ступенчатая полость 5 в верхо б л и ч а ю щ и й с я тем, что, с ней части герметично закрыта пробцелью повышения надежности, в поршне кой 12. 25 со стороны штоковой полости выполнена кольцевая выточка для размещения в Домкрат работает следующим образом. ней масла, а отверстия, сообщающие При подаче жидкости под давлением штоковую полость с внутренней полостью через отверстие 11 в полость А перепоршня со штоком, выполнены в упомянумещается поршень 3 и при этом уменьшается объем штоковой полости 8, в свя- 30 той кольцевой выточке поршня, причем продольные оси указанных отверстий зи с чем в ней повышается давление и параллельны продольной оси штока. масло с выточки а, полностью или час Редактор Н. Рогулич Составитель А. Мазилкин Техред А.Кравчук Корректор Заказ 6347/23 Тираж 628 О. Кравцова Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ІКНГ СССР П Ш 3 5 , Москва, Ж-35, Раушская наб., д. 4/5 Производственно-и^да'ельский комбинат "Патент", г»Ужгород» уп. Іагарика,!Ої
