Станок до доїльної установки

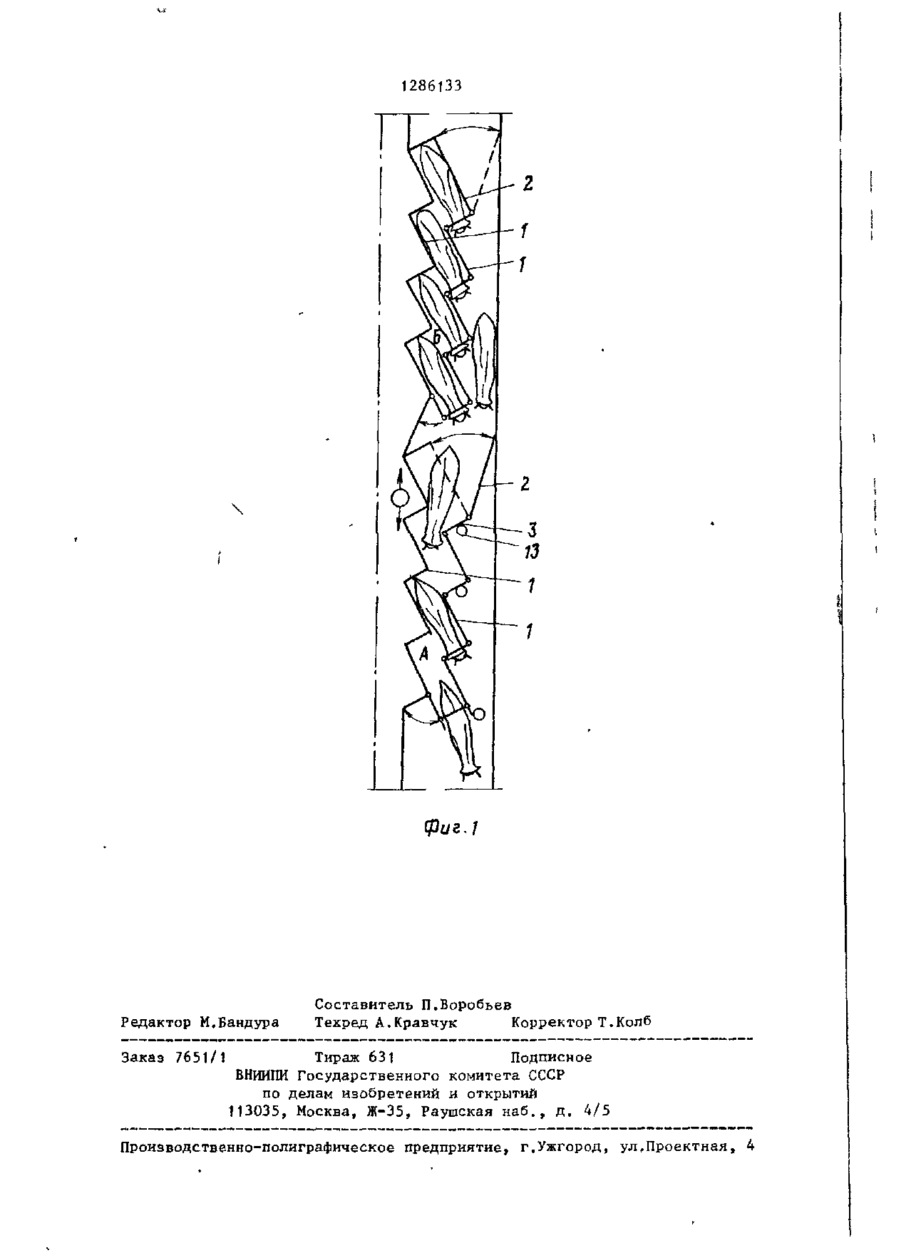

Изобретение относится к сель L * •* . . скому хозяйству. Цель изобретения упрощение эксплуатации станка. Станок к доильной установке включает стенки и входную и выходную дверки* Средство фиксации животных в станке выполнено в ві"де штанг 5, состоявших из двух соединенных телескопических элементов, шарниров, ползуна 9, фиксатора 10 и нажимного кронштейна 11, Выходная дверка станка выполнена двухстворчатой и снабжена с внешней стороны кормушкой 13, При заходе животного в станок и наклоне головы к кормушке 13 животное фиксируется в этом положении штангами 5. 2 з,п. ф-лы, 2 ил. 1 1286133 2 Изобретение относится к сельскому у ют штангк 5. Ползуны 9 проходят фикХозяйству, в частности к станкам для саторы 10 и фиксируются, причем штанДоильных установок. ги 5 занимают вертикальное положен ние. Шея животного зафиксирована. Цель изобретения - упрощение эксПосле доения животного выходная дверплуатации станка. ка 3 открывается и животное выходит На фиг.1 изображена схема станка t из станка к доильной установке. к доильной установке; на фиг.2 - выпускная дверка. Станок к доильной установке вклюФ о р м у л а и з о б р е т е н и я чает стенки 1, входную дверку 2 и 10 выходную дверку 3 и средство фикса1. Станок к доильной установке, ции животных 4, установленное на вывключающий стенки, входную и выходную ходной дверке 3. Средство фиксации дверки, кормушку и средство фиксации животных выполнено в виде симметричживотных, о т л и ч а ю щ и й с я но расположенных штанг 5, каждая из 15 тем, что, с целью упрощения эксплуакоторых состоит из соединенных телетации, средство фиксации животных усскопически верхнего 6 и нижнего 7 тановлено на выходной дверке, имеюэлементов. Верхний элемент 6 имеет щей проем для головы животного, и вышарнирно соединенный с ним шарниром полнено в виде симметрично расположен8 ползун 9. На дверке 3 установлены 20 ных штанг, каждая из которых состоит фиксаторы 10 для фиксации ползунов 9 из соединенных телескопически верхнев крайнем положении. Нижний элемент го и нижнего элементов, последний из 7 снабжен нажимным кронштейном 11 и которых шарнирно закреплен на огранишарниром 12. Дверка 3 выполнена двухчивающей проем вертикальной кромке, створчатой и снабжена кормушкой 13, 25 а верхний имеет шарнирио соединенный закрепленной на одной из створок с ним ползун, который установлен на дверки 3. дверке с возможностью перемещения в горизонтальном направлении. Станок к доильной установке работает следующим образом. 2. Станок п о п . 1 , о т л и ч а ю Оператор открывает входную дверку 30 щ и й с я тем, что выходная дверка 2 и впускает группу животных. Животвыполнена двустворчатой. ное, заняв место в станке, наклоняется к кормушке 13, нажимая при этом 3 . Станок по п . 1 , о т л и ч а ю на кронштейны 11. Кронштейны 11 повощ и й с я т е м , ч т о кормушка у с т а н о в рачиваются на шарнире 12 и перемеща- 35 лена на внешней стороне дверки. 1286133 \ фиг.і Редактор М,Бандура Заказ 7651/1 Составитель П.Воробьев Техред А.Кравчук Корректор Т.Колб Тираж 631 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул,Проектная, 4
