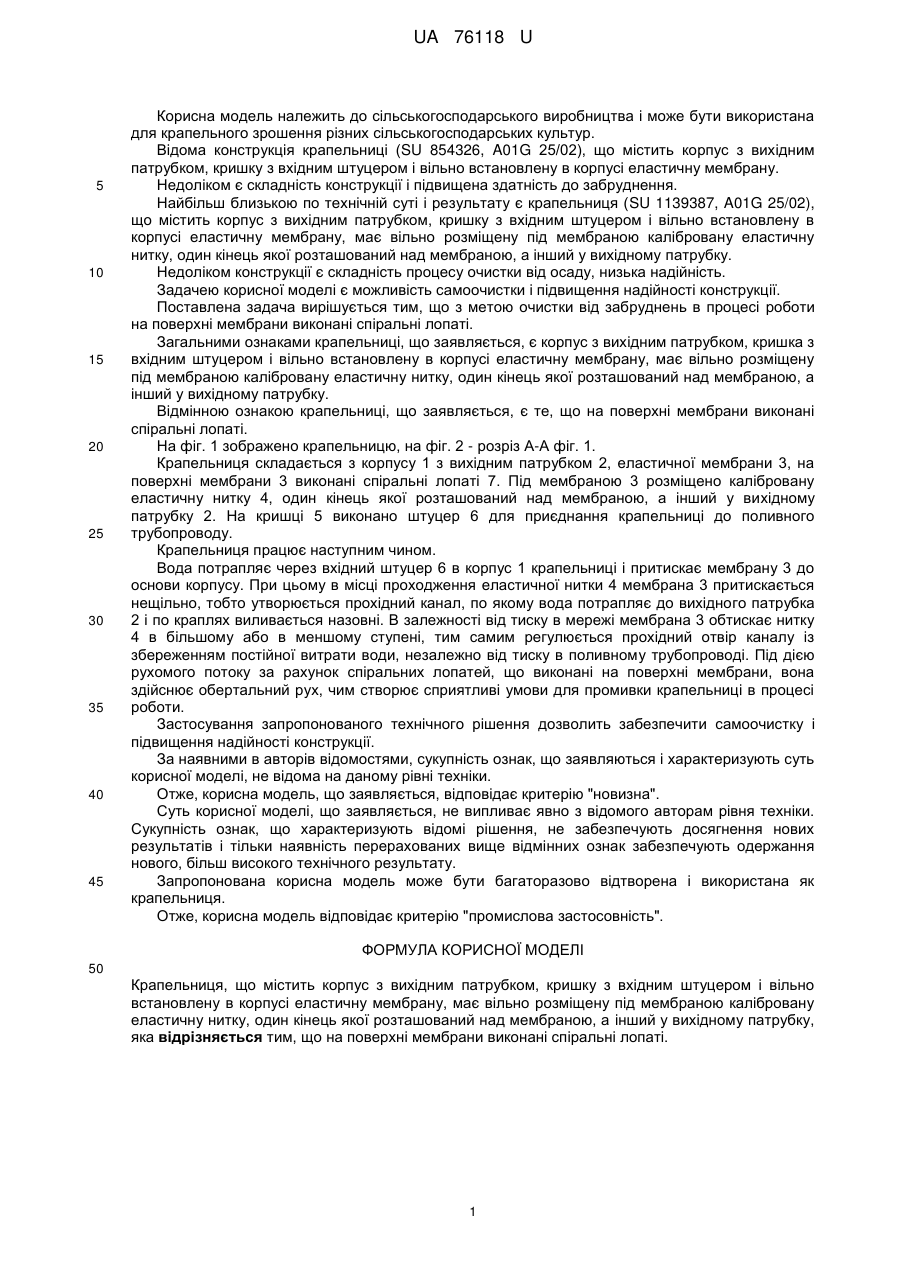

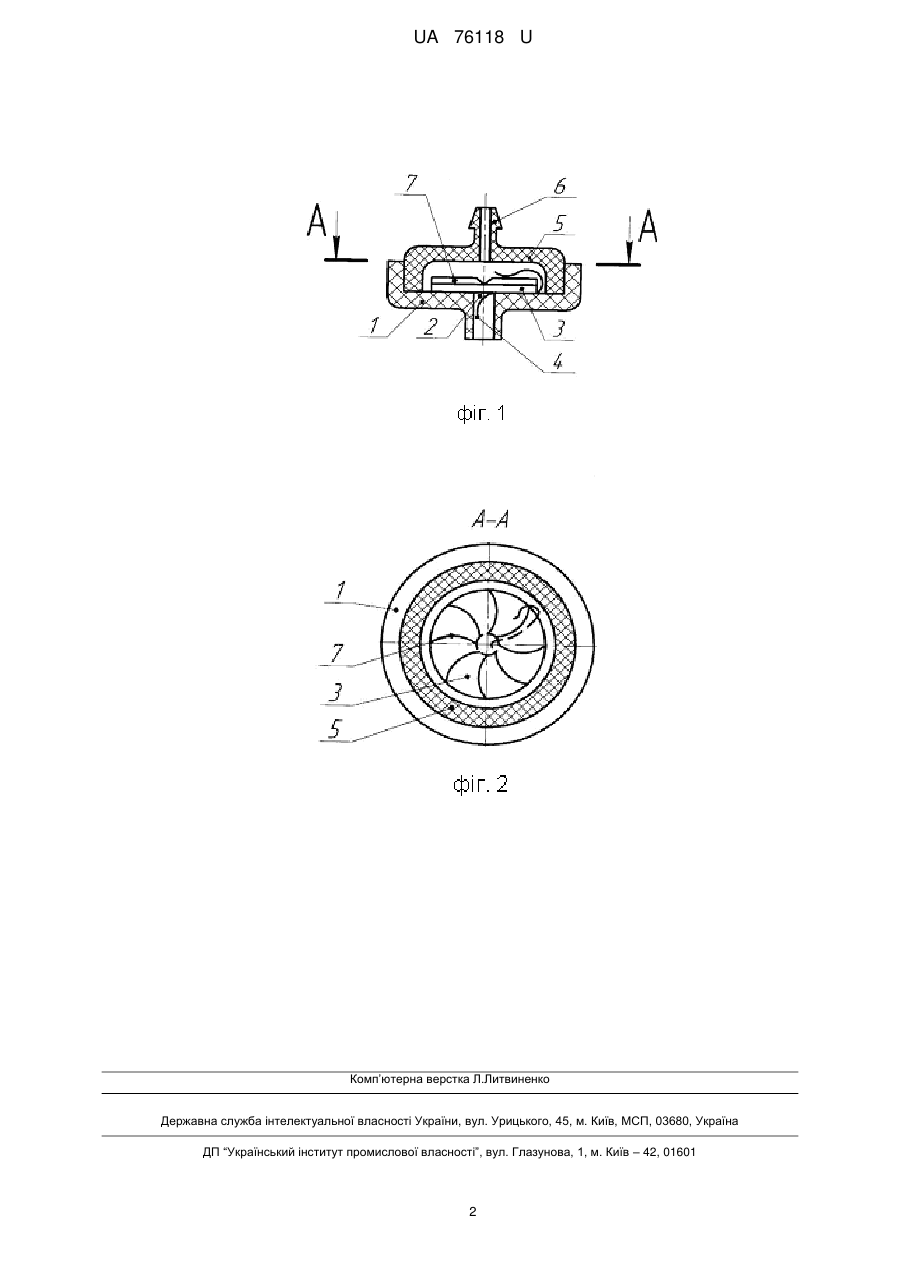

Реферат: UA 76118 U UA 76118 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 854326, A01G 25/02), що містить корпус з вихідним патрубком, кришку з вхідним штуцером і вільно встановлену в корпусі еластичну мембрану. Недоліком є складність конструкції і підвищена здатність до забруднення. Найбільш близькою по технічній суті і результату є крапельниця (SU 1139387, A01G 25/02), що містить корпус з вихідним патрубком, кришку з вхідним штуцером і вільно встановлену в корпусі еластичну мембрану, має вільно розміщену під мембраною калібровану еластичну нитку, один кінець якої розташований над мембраною, а інший у вихідному патрубку. Недоліком конструкції є складність процесу очистки від осаду, низька надійність. Задачею корисної моделі є можливість самоочистки і підвищення надійності конструкції. Поставлена задача вирішується тим, що з метою очистки від забруднень в процесі роботи на поверхні мембрани виконані спіральні лопаті. Загальними ознаками крапельниці, що заявляється, є корпус з вихідним патрубком, кришка з вхідним штуцером і вільно встановлену в корпусі еластичну мембрану, має вільно розміщену під мембраною калібровану еластичну нитку, один кінець якої розташований над мембраною, а інший у вихідному патрубку. Відмінною ознакою крапельниці, що заявляється, є те, що на поверхні мембрани виконані спіральні лопаті. На фіг. 1 зображено крапельницю, на фіг. 2 - розріз А-А фіг. 1. Крапельниця складається з корпусу 1 з вихідним патрубком 2, еластичної мембрани 3, на поверхні мембрани 3 виконані спіральні лопаті 7. Під мембраною 3 розміщено калібровану еластичну нитку 4, один кінець якої розташований над мембраною, а інший у вихідному патрубку 2. На кришці 5 виконано штуцер 6 для приєднання крапельниці до поливного трубопроводу. Крапельниця працює наступним чином. Вода потрапляє через вхідний штуцер 6 в корпус 1 крапельниці і притискає мембрану 3 до основи корпусу. При цьому в місці проходження еластичної нитки 4 мембрана 3 притискається нещільно, тобто утворюється прохідний канал, по якому вода потрапляє до вихідного патрубка 2 і по краплях виливається назовні. В залежності від тиску в мережі мембрана 3 обтискає нитку 4 в більшому або в меншому ступені, тим самим регулюється прохідний отвір каналу із збереженням постійної витрати води, незалежно від тиску в поливному трубопроводі. Під дією рухомого потоку за рахунок спіральних лопатей, що виконані на поверхні мембрани, вона здійснює обертальний рух, чим створює сприятливі умови для промивки крапельниці в процесі роботи. Застосування запропонованого технічного рішення дозволить забезпечити самоочистку і підвищення надійності конструкції. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Крапельниця, що містить корпус з вихідним патрубком, кришку з вхідним штуцером і вільно встановлену в корпусі еластичну мембрану, має вільно розміщену під мембраною калібровану еластичну нитку, один кінець якої розташований над мембраною, а інший у вихідному патрубку, яка відрізняється тим, що на поверхні мембрани виконані спіральні лопаті. 1 UA 76118 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
