Термоперетворювач
Номер патенту: 58242
Опубліковано: 11.04.2011
Автори: Боднарук Володимир Іванович, Тащук Дмитро Діонізійович
Формула / Реферат
Термоперетворювач, що містить нагрівач і батарею термопар, яка електрично ізольована від нагрівача, але має тепловий контакт з ним, який відрізняється тим, що для зменшення впливу ефекту Томсона шляхом вирівнювання розподілу температури в нагрівачі, тепловиділення змінюють по довжині нагрівача, наприклад, за допомогою неперервної зміни ширини вздовж нагрівача, причому зберігають симетрію відносно поперечної осі нагрівача, а ділянки нагрівача, що безпосередньо контактують зі струмовідводами, залишають лінійними.
Текст

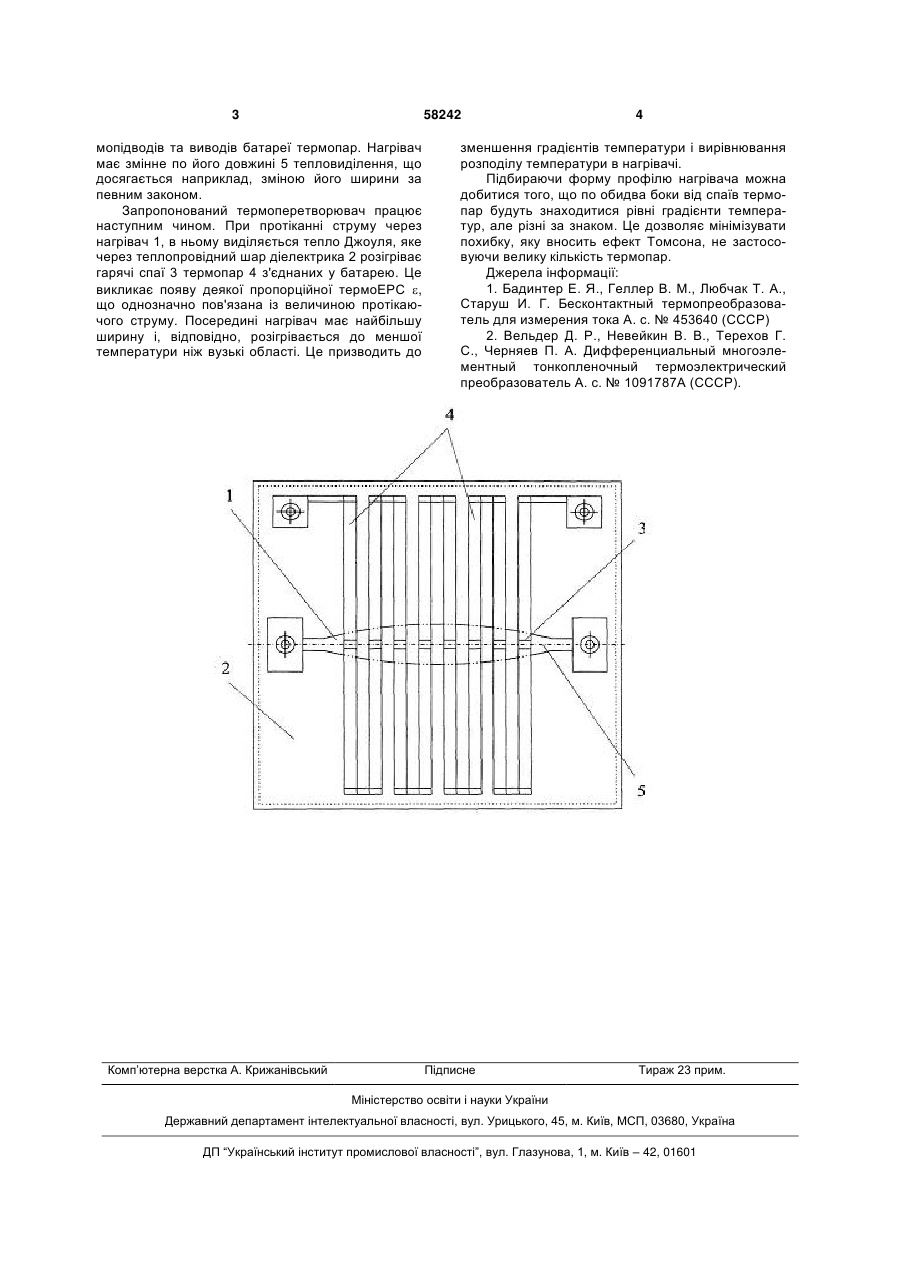

Термоперетворювач, що містить нагрівач і батарею термопар, яка електрично ізольована від 3 58242 мопідводів та виводів батареї термопар. Нагрівач має змінне по його довжині 5 тепловиділення, що досягається наприклад, зміною його ширини за певним законом. Запропонований термоперетворювач працює наступним чином. При протіканні струму через нагрівач 1, в ньому виділяється тепло Джоуля, яке через теплопровідний шар діелектрика 2 розігріває гарячі спаї 3 термопар 4 з'єднаних у батарею. Це викликає появу деякої пропорційної термоЕРС , що однозначно пов'язана із величиною протікаючого струму. Посередині нагрівач має найбільшу ширину і, відповідно, розігрівається до меншої температури ніж вузькі області. Це призводить до Комп’ютерна верстка А. Крижанівський 4 зменшення градієнтів температури і вирівнювання розподілу температури в нагрівачі. Підбираючи форму профілю нагрівача можна добитися того, що по обидва боки від спаїв термопар будуть знаходитися рівні градієнти температур, але різні за знаком. Це дозволяє мінімізувати похибку, яку вносить ефект Томсона, не застосовуючи велику кількість термопар. Джерела інформації: 1. Бадинтер Е. Я., Геллер В. М., Любчак Т. А., Старуш И. Г. Бесконтактный термопреобразователь для измерения тока А. с. № 453640 (СССР) 2. Вельдер Д. Р., Невейкин В. В., Терехов Г. С., Черняев П. А. Дифференциальный многоэлементный тонкопленочный термоэлектрический преобразователь А. с. № 1091787А (СССР). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTemperature transducer
Автори англійськоюBodnaruk Volodymyr Ivanovych, Taschuk Dmytro Dioniziovych
Назва патенту російськоюТермопреобразователь
Автори російськоюБоднарук Владимир Иванович, Тащук Дмитрий Дионизиевич
МПК / Мітки
МПК: H01L 35/32, G01R 19/02
Мітки: термоперетворювач
