Багатоелементний термоелектричний перетворювач
Номер патенту: 58243
Опубліковано: 11.04.2011
Автори: Тащук Дмитро Діонізійович, Боднарук Володимир Іванович
Формула / Реферат
Багатоелементний термоелектричний перетворювач, що містить нагрівач і батарею термопар, яка електрично ізольована від нагрівача, але має тепловий контакт з ним, який відрізняється тим, що для зменшення впливу ефекту Томсона шляхом вирівнювання розподілу температури у нагрівачі, гілки термопар зі сторони холодних спаїв мають різну довжину, яку змінюють за заздалегідь встановленим законом, причому найбільшу довжину мають термопари, спаї яких розташовані найдальше від геометричної середини нагрівача.
Текст

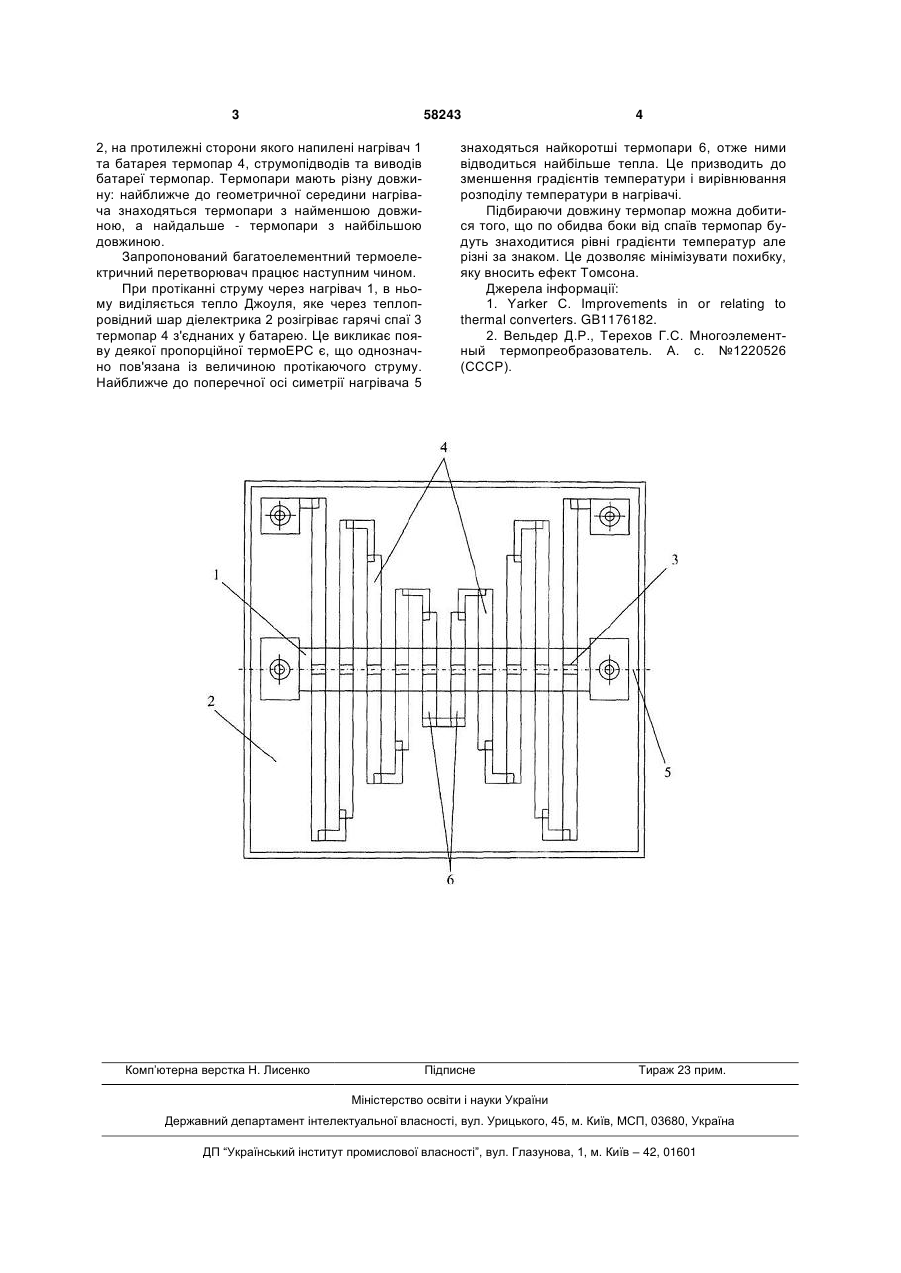

Багатоелементний термоелектричний перетворювач, що містить нагрівач і батарею термопар, 3 58243 2, на протилежні сторони якого напилені нагрівач 1 та батарея термопар 4, струмопідводів та виводів батареї термопар. Термопари мають різну довжину: найближче до геометричної середини нагрівача знаходяться термопари з найменшою довжиною, а найдальше - термопари з найбільшою довжиною. Запропонований багатоелементний термоелектричний перетворювач працює наступним чином. При протіканні струму через нагрівач 1, в ньому виділяється тепло Джоуля, яке через теплопровідний шар діелектрика 2 розігріває гарячі спаї 3 термопар 4 з'єднаних у батарею. Це викликає появу деякої пропорційної термоЕРС є, що однозначно пов'язана із величиною протікаючого струму. Найближче до поперечної осі симетрії нагрівача 5 Комп’ютерна верстка Н. Лиcенко 4 знаходяться найкоротші термопари 6, отже ними відводиться найбільше тепла. Це призводить до зменшення градієнтів температури і вирівнювання розподілу температури в нагрівачі. Підбираючи довжину термопар можна добитися того, що по обидва боки від спаїв термопар будуть знаходитися рівні градієнти температур але різні за знаком. Це дозволяє мінімізувати похибку, яку вносить ефект Томсона. Джерела інформації: 1. Yarker С. Improvements in or relating to thermal converters. GB1176182. 2. Вельдер Д.Р., Терехов Г.С. Многоэлементный термопреобразователь. А. с. №1220526 (СССР). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultielement temperature transducer
Автори англійськоюBodnaruk Volodymyr Ivanovych, Taschuk Dmytro Dioniziovych
Назва патенту російськоюМногоэлементный термопреобразователь
Автори російськоюБоднарук Владимир Иванович, Тащук Дмитрий Дионизиевич
МПК / Мітки
МПК: H01L 35/32
Мітки: багатоелементний, перетворювач, термоелектричний
