Пристрій для вигладжування поверхонь обертання

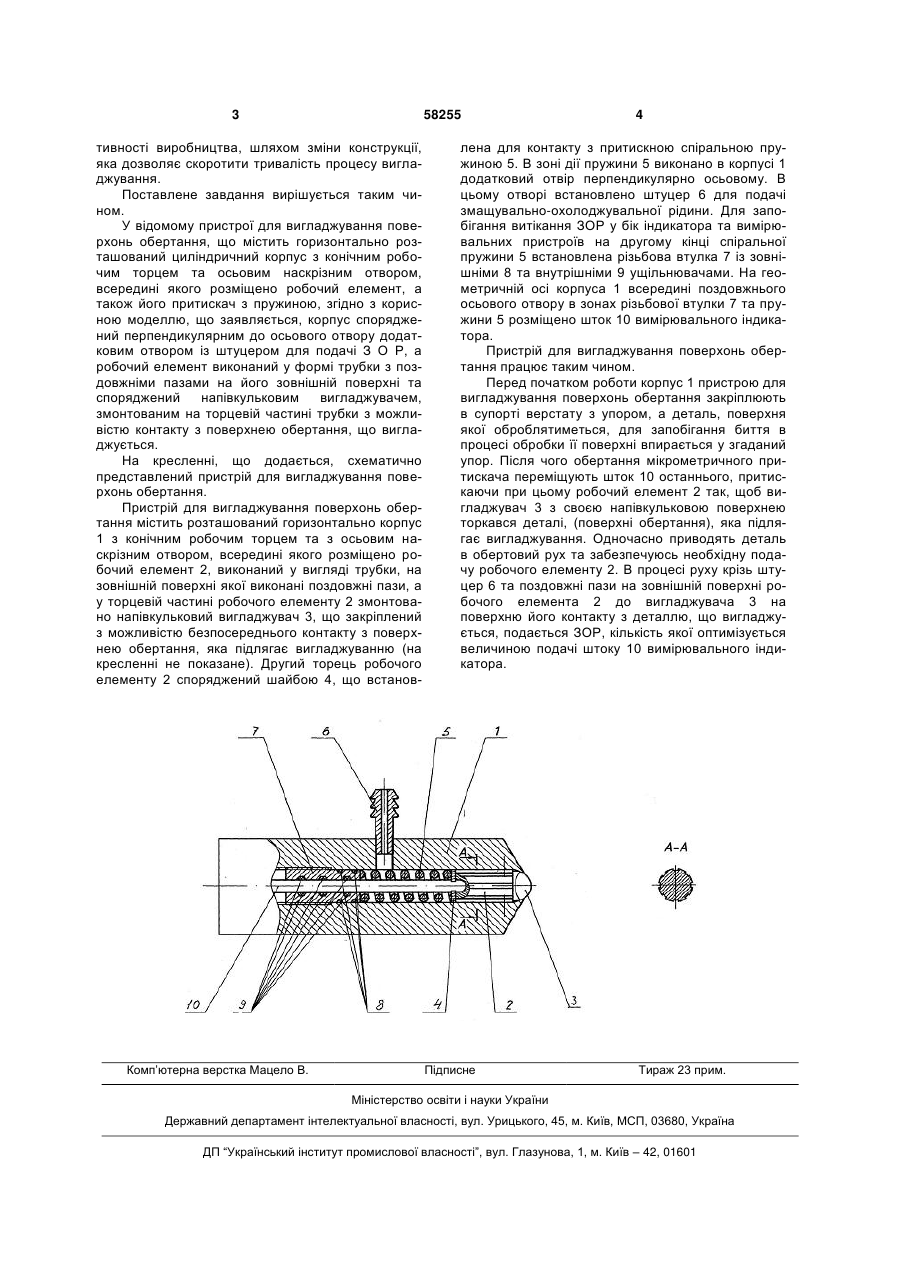

Пристрій для вигладжування поверхонь обертання, що містить горизонтально розташований циліндричний корпус з конічним робочим торцем 3 58255 тивності виробництва, шляхом зміни конструкції, яка дозволяє скоротити тривалість процесу вигладжування. Поставлене завдання вирішується таким чином. У відомому пристрої для вигладжування поверхонь обертання, що містить горизонтально розташований циліндричний корпус з конічним робочим торцем та осьовим наскрізним отвором, всередині якого розміщено робочий елемент, а також його притискач з пружиною, згідно з корисною моделлю, що заявляється, корпус споряджений перпендикулярним до осьового отвору додатковим отвором із штуцером для подачі З О Р, а робочий елемент виконаний у формі трубки з поздовжніми пазами на його зовнішній поверхні та споряджений напівкульковим вигладжувачем, змонтованим на торцевій частині трубки з можливістю контакту з поверхнею обертання, що вигладжується. На кресленні, що додається, схематично представлений пристрій для вигладжування поверхонь обертання. Пристрій для вигладжування поверхонь обертання містить розташований горизонтально корпус 1 з конічним робочим торцем та з осьовим наскрізним отвором, всередині якого розміщено робочий елемент 2, виконаний у вигляді трубки, на зовнішній поверхні якої виконані поздовжні пази, а у торцевій частині робочого елементу 2 змонтовано напівкульковий вигладжувач 3, що закріплений з можливістю безпосереднього контакту з поверхнею обертання, яка підлягає вигладжуванню (на кресленні не показане). Другий торець робочого елементу 2 споряджений шайбою 4, що встанов Комп’ютерна верстка Мацело В. 4 лена для контакту з притискною спіральною пружиною 5. В зоні дії пружини 5 виконано в корпусі 1 додатковий отвір перпендикулярно осьовому. В цьому отворі встановлено штуцер 6 для подачі змащувально-охолоджувальної рідини. Для запобігання витікання ЗОР у бік індикатора та вимірювальних пристроїв на другому кінці спіральної пружини 5 встановлена різьбова втулка 7 із зовнішніми 8 та внутрішніми 9 ущільнювачами. На геометричній осі корпуса 1 всередині поздовжнього осьового отвору в зонах різьбової втулки 7 та пружини 5 розміщено шток 10 вимірювального індикатора. Пристрій для вигладжування поверхонь обертання працює таким чином. Перед початком роботи корпус 1 пристрою для вигладжування поверхонь обертання закріплюють в супорті верстату з упором, а деталь, поверхня якої оброблятиметься, для запобігання биття в процесі обробки її поверхні впирається у згаданий упор. Після чого обертання мікрометричного притискача переміщують шток 10 останнього, притискаючи при цьому робочий елемент 2 так, щоб вигладжувач 3 з своєю напівкульковою поверхнею торкався деталі, (поверхні обертання), яка підлягає вигладжування. Одночасно приводять деталь в обертовий рух та забезпечуюсь необхідну подачу робочого елементу 2. В процесі руху крізь штуцер 6 та поздовжні пази на зовнішній поверхні робочого елемента 2 до вигладжувача 3 на поверхню його контакту з деталлю, що вигладжується, подається ЗОР, кількість якої оптимізується величиною подачі штоку 10 вимірювального індикатора. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
