Пристрій для вигладжування циліндричних поверхонь

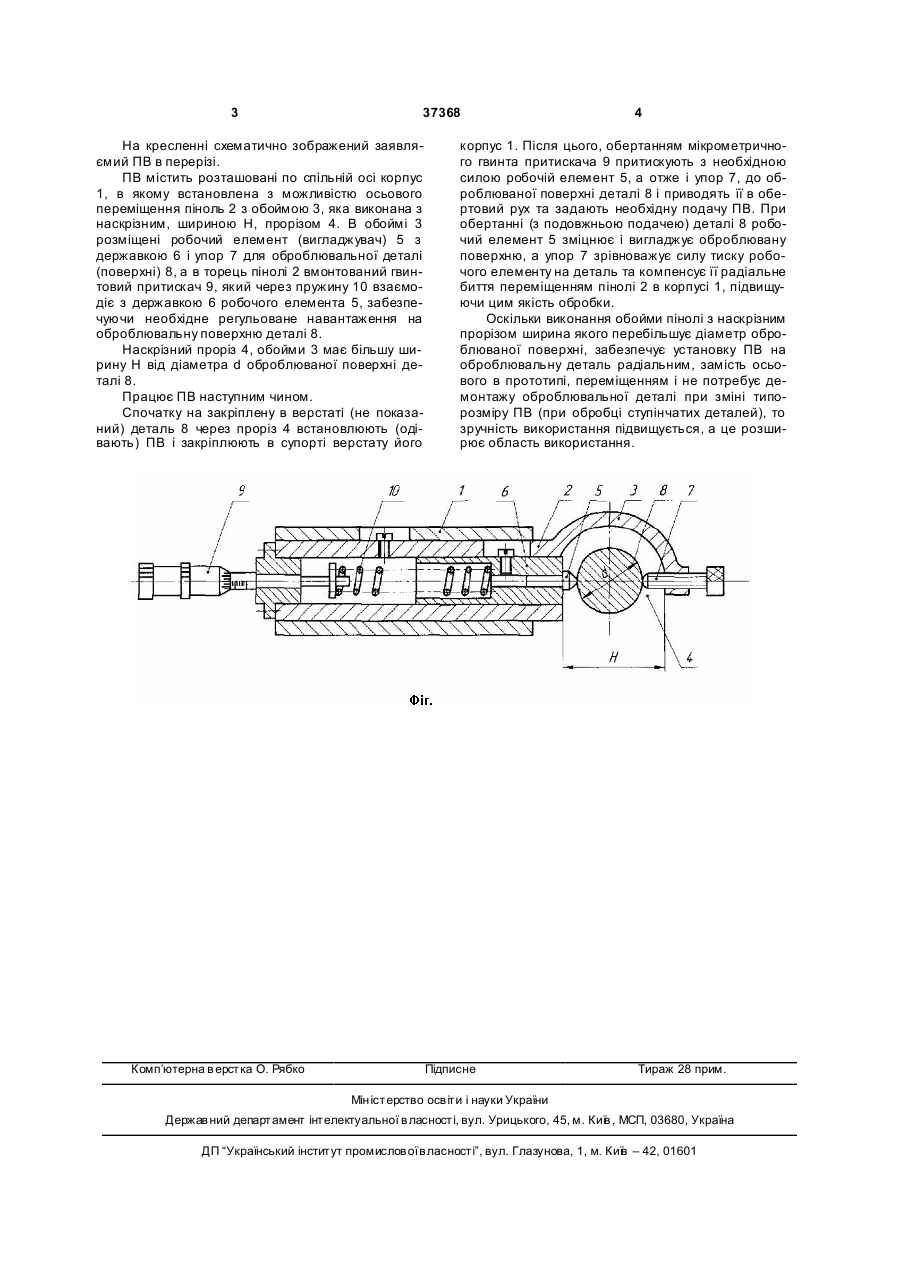

Пристрій для вигладжування, що містить розташовані по спільній осі корпус, встановлену в корпусі з можливістю осьового переміщення піноль з обоймою, в якій розміщені робочий елемент з державкою і упор для оброблюваної деталі, а також вмонтований в піноль притискач робочого елемента, який відрізняється тим, що обойма пінолі виконана з наскрізним прорізом, ширина якого перевищує діаметр оброблюваної поверхні деталі. (19) (21) u200807979 (22) 12.06.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ТІТОВ АНДРІЙ ВЯЧЕСЛАВОВИЧ, UA, ЯВОРОВСЬКИЙ ВАДИМ МИКОЛАЙОВИЧ, U A, ТРИВАЙЛО МИ ХАЙЛО СЕМЕНОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 37368 На кресленні схематично зображений заявляємий ПВ в перерізі. ПВ містить розташовані по спільній осі корпус 1, в якому встановлена з можливістю осьового переміщення піноль 2 з обоймою 3, яка виконана з наскрізним, шириною Н, прорізом 4. В обоймі 3 розміщені робочий елемент (вигладжувач) 5 з державкою 6 і упор 7 для оброблювальної деталі (поверхні) 8, а в торець пінолі 2 вмонтований гвинтовий притискач 9, який через пружину 10 взаємодіє з державкою 6 робочого елемента 5, забезпечуючи необхідне регульоване навантаження на оброблювальну поверхню деталі 8. Наскрізний проріз 4, обойми 3 має більшу ширину Н від діаметра d оброблюваної поверхні деталі 8. Працює ПВ наступним чином. Спочатку на закріплену в верстаті (не показаний) деталь 8 через проріз 4 встановлюють (одівають) ПВ і закріплюють в супорті верстату його Комп’ютерна в ерстка О. Рябко 4 корпус 1. Після цього, обертанням мікрометричного гвинта притискача 9 притискують з необхідною силою робочій елемент 5, а отже і упор 7, до оброблюваної поверхні деталі 8 і приводять її в обертовий рух та задають необхідну подачу ПВ. При обертанні (з подовжньою подачею) деталі 8 робочий елемент 5 зміцнює і вигладжує оброблювану поверхню, а упор 7 зрівноважує силу тиску робочого елементу на деталь та компенсує її радіальне биття переміщенням пінолі 2 в корпусі 1, підвищуючи цим якість обробки. Оскільки виконання обойми пінолі з наскрізним прорізом ширина якого перебільшує діаметр оброблюваної поверхні, забезпечує установку ПВ на оброблювальну деталь радіальним, замість осьового в прототипі, переміщенням і не потребує демонтажу оброблювальної деталі при зміні типорозміру ПВ (при обробці ступінчатих деталей), то зручність використання підвищується, а це розширює область використання. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
