Пристрій для вигладжування поверхонь обертання

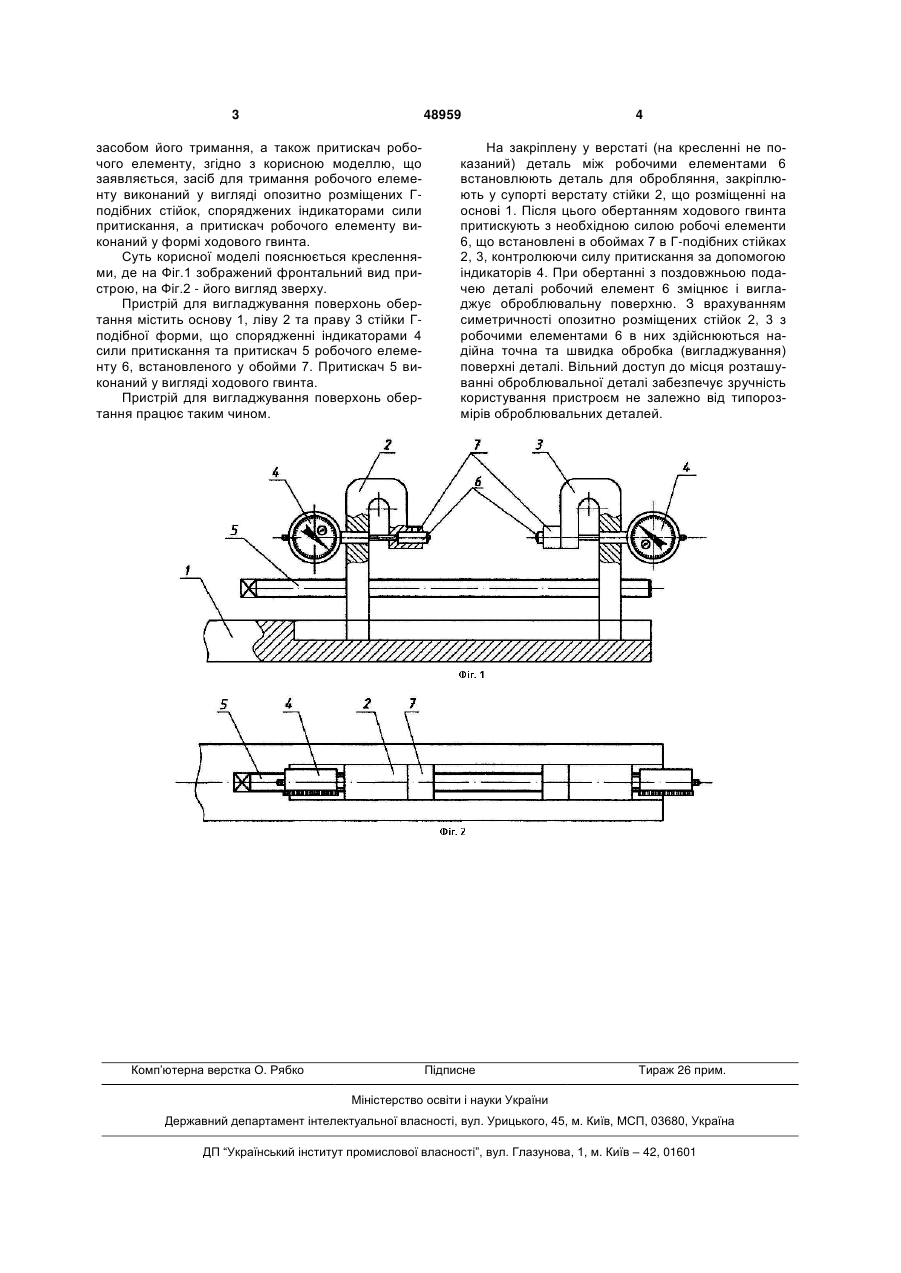

Пристрій для вигладжування поверхонь обертання, що містить робочий елемент із засобом його тримання, а також притискач робочого елемента, який відрізняється тим, що засіб для тримання робочого елемента виконаний у вигляді опозитно розміщених Г-подібних стійок, споряджених індикаторами сили притискання, а притискач робочого елемента виконаний у формі ходового гвинта. (19) (21) u200911019 (22) 02.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) МАРЧУК ВІКТОР ІВАНОВИЧ, МОРОЗ СЕРГІЙ АНАТОЛІЙОВИЧ, ЛУК'ЯНЧУК ЮРІЙ АНАТОЛІЙОВИЧ, ДЕМ'ЯНОВА ІРИНА ВІКТОРІВНА, РАДЗИВИЛЮК ІВАН МИХАЙЛОВИЧ (73) ЛУЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 48959 засобом його тримання, а також притискач робочого елементу, згідно з корисною моделлю, що заявляється, засіб для тримання робочого елементу виконаний у вигляді опозитно розміщених Гподібних стійок, споряджених індикаторами сили притискання, а притискач робочого елементу виконаний у формі ходового гвинта. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений фронтальний вид пристрою, на Фіг.2 - його вигляд зверху. Пристрій для вигладжування поверхонь обертання містить основу 1, ліву 2 та праву 3 стійки Гподібної форми, що спорядженні індикаторами 4 сили притискання та притискач 5 робочого елементу 6, встановленого у обойми 7. Притискач 5 виконаний у вигляді ходового гвинта. Пристрій для вигладжування поверхонь обертання працює таким чином. Комп’ютерна верстка О. Рябко 4 На закріплену у верстаті (на кресленні не показаний) деталь між робочими елементами 6 встановлюють деталь для обробляння, закріплюють у супорті верстату стійки 2, що розміщенні на основі 1. Після цього обертанням ходового гвинта притискують з необхідною силою робочі елементи 6, що встановлені в обоймах 7 в Г-подібних стійках 2, 3, контролюючи силу притискання за допомогою індикаторів 4. При обертанні з поздовжньою подачею деталі робочий елемент 6 зміцнює і вигладжує оброблювальну поверхню. З врахуванням симетричності опозитно розміщених стійок 2, 3 з робочими елементами 6 в них здійснюються надійна точна та швидка обробка (вигладжування) поверхні деталі. Вільний доступ до місця розташуванні оброблювальної деталі забезпечує зручність користування пристроєм не залежно від типорозмірів оброблювальних деталей. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
