Пристрій для вимірювання температури полум’я факела

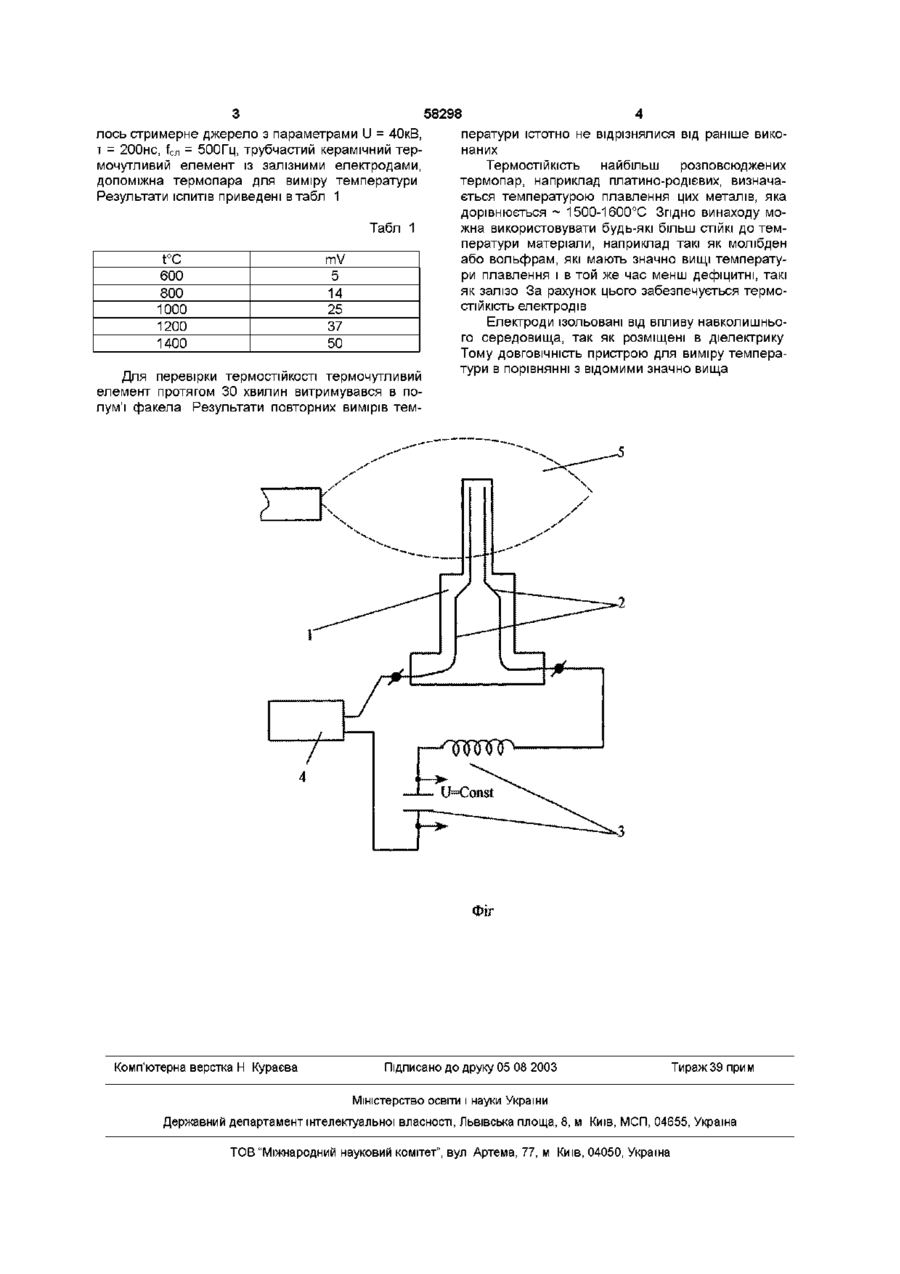

Пристрій для вимірювання температури полум'я факела, що містить два електроди, підключені до джерела напруги, який відрізняється тим, що електроди ізольовані один від одного і навколишнього середовища шаром термостійкого діелектричного матеріалу і виводи електродів підключені до джерела стримерної напруги Винахід відноситься до металургійної та теплоенергетичної галузям пр о-мисловості і може знайти застосування при спалюванні палива у факелах Відомий пристрій виміру температур за допомогою термопар ( патент Роси №1730543 ) із платини і платино-родієвих сплавів Недоліком термопар є використання дорогих і дефіцитних матеріалів, а також обмеженість терміну служби через механічні і термічні руйнування під впливом високих температур Найбільш близьким по сукупності ознак до заявляемого є пристрій для виміру температури ( патент Роси №2030718 ), що включає два електроди, анодний і катодний, виконані у виді втулок, з діелектричною трубкою, встановленою усередині корпуса з діелектричного матеріалу в зазорі між робочими поверхнями анода і катода, і, що підключаються до зовнішнього джерела живлення В основу винаходу поставлено завдання розробки пристрою для виміру температури полум'я факела, у якому за рахунок нової конструкції термочутливого елемента і використання нового джерела напруги забезпечується підвищення термостійкості, ДОВГОВІЧНОСТІ термочутливого елемента та виключення застосування дефіцитних і дорогих матеріалів Для вирішення поставленого завдання в пристрої для виміру температури полум'я факела, що містить два електроди, підключених до джерела напруги, ВІДПОВІДНО до винаходу, електроди ізольовані один від одного і навколишнього середовища шаром термостійкого діелектричного матеріалу виводи електродів підключені до джерела стримерної напруги Самі електроди виготовляються з будь-якого електропровідного матеріалу з високою температурою плавлення Для забезпечення дрейфу носив заряду і виключення процесів пробою діелектрика використовується стримерне джерело напруги На фіг 1 зображений загальний вид пристрою Пристрій містить термочутливий елемент 1 з діелектричного матеріалу, у якому розміщені електроди 2 До електродів, з використанням фільтруючих елементів 3, підключається стримерне джерело напруги 4, а термочутливий елемент розміщується у полум'ї факела 5 Пристрій працює таким чином Діелектричний проміжок між електродами змінює свою електропровідність при ЗМІНІ температури Цю зміну можна зафіксувати при напругах близьких до пробійних Застосування звичайного високовольтного джерела приводить до виникнення лавинообразних пробійних явищ, що порушують структуру діелектрика При дії високовольтного імпульсу стримерного джерела, розряд не встигає сформувати пробійні процеси через стислість дії імпульсу Під ДІЄЮ імпульсів відбувається дрейф носив типу дірок від одного електрода до іншого Індуктивність, що включена в ланцюг електрода, є великим опором для високочастотних складових імпульсу і невеликим для п о-вільних, дрейфових, складових На ємкості накопичується напруга, пропорційна КІЛЬКОСТІ дрейфових складових, число яких, у свою чергу, пропорційне температурі матеріалу Пропонований пристрій був випробуваний у лабораторних умовах Для ІСПИТІВ використовува 00 00 ю 58298 лось стримерне джерело з параметрами U = 40кВ, т = 200нс, fcn = 500Гц, трубчастий керамічний термочутливий елемент із залізними електродами, допоміжна термопара для виміру температури Результати ІСПИТІВ приведені втабл 1 Табл 1 t°c mV 600 800 5 14 25 37 50 1000 1200 1400 Для перевірки термостійкості термочутливий елемент протягом ЗО хвилин витримувався в полум'ї факела Результати повторних вимірів тем ператури істотно не відрізнялися від раніше виконаних Термостійкість найбільш розповсюджених термопар, наприклад платино-родієвих, визначається температурою плавлення цих металів, яка дорівнюється ~ 1500-1600°С Згідно винаходу можна використовувати будь-які більш СТІЙКІ ДО температури матеріали, наприклад такі як молібден або вольфрам, які мають значно вищі температури плавлення і в той же час менш дефіцитні, такі як залізо За рахунок цього забезпечується термостійкість електродів Електроди ізольовані від впливу навколишнього середовища, так як розміщені в діелектрику Тому ДОВГОВІЧНІСТЬ пристрою для виміру температури в порівнянні з відомими значно вища Фіг Комп'ютерна верстка Н Кураєва Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
