Іскробезпечне джерело живлення

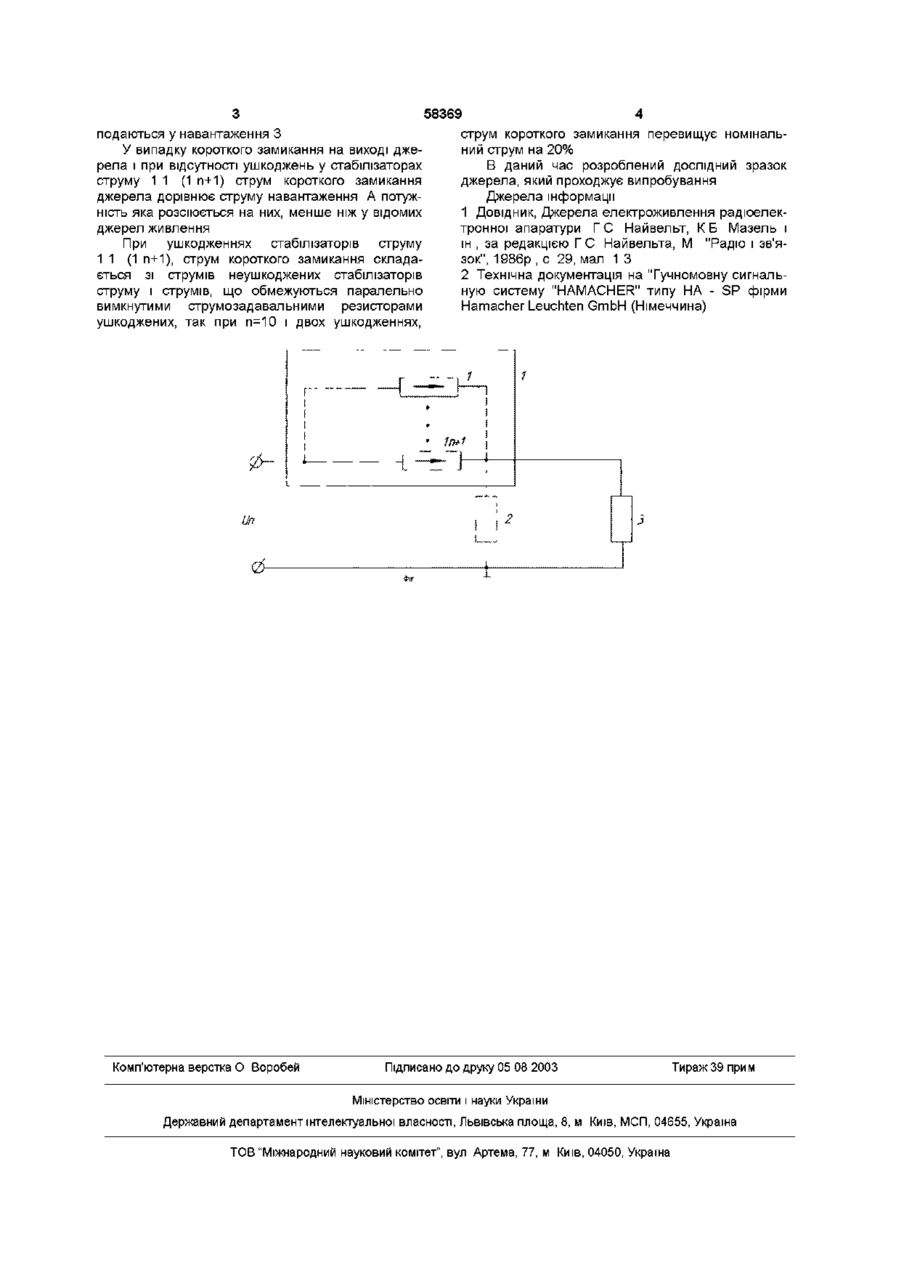

Іскробезпечне джерело живлення, яке містить послідовно з'єднані струмообмежувальний елемент і стабілізатор напруги, увімкнутий паралельно навантаженню, яке відрізняється тим, що струмообмежувальний елемент виконаний у вигляді п+1 паралельно увімкнутих стабілізаторів струму Винахід відноситься до гірничої промисловості, а саме, до іскробезпечних джерел живлення і може застосовуватися для живлення шахтних систем автоматизації та зв'язку Відомий параметричний стабілізатор [1], що містить нелінійний елемент, підключений до вхідної живильної напруги через обмежувальний резистор, а паралельно нелінійному елементу увімкнене навантаження Недоліком даного пристрою є значна потужність, яка розсіюється в обмежувальному резисто вантаженню, струмообмежувальний елемент виконаний у вигляді (п+1) паралельно увімкнутих стабілізаторів струму Застосування (п+1) паралельно увімкнутих стабілізаторів струму дозволило знизити потужність розсіювання у струмообмежувальному елементі, зменшити струм короткого замикання джерела при "п" врахованих ушкоджених складових струмообмежувального елемента, а також забезпечити іскробезпечність джерела живлення, яке заявляється, за рахунок обмеження струму на виході при заданій напрузі на навантаженні На кресленні (Фіг) приведена схема іскробезпечного джерела живлення Іскробезпечне джерело живлення складається з струмообмежувального елемента 1, виконаного у вигляді (п+1) паралельно увімкнутих стабілізаторів струму, підключеного послідовно до стабілізатору напруги 2, який підключений паралельно до навантаження З У Іскробезпечне джерело живлення входять елементи узяті з науково-технічної літератури стабілізатор напруги 2 і токогасильний елемент 1 - Транзистори і ЛІНІЙНІ 1С Довідник з аналізу і розрахунку Дж Гринфилд, М видавництво "Всесвіт", 1992р, с 413, мал 10 22 (переклад з англійської канд техн наук Н І Кузнецова) Працює іскробезпечне джерело живлення слідуючим образом При подачі напруги на вхід іскробезпечного джерела живлення кожний з 1 1 (1 п+1) паралельно з'єднаних стабілізаторів струму, що входять у струмообмежувальний елемент 1, забезпечує заданий стабільний струм Ці струми сумуються і Рі Найбільш близьким до пропонованого є іскробезпечне джерело живлення [2], що складається з послідовно з'єднаних струмообмежувального елемента і стабілізатора напруги, наприклад, стабілітрона, увімкненого паралельно навантаженню Недоліком такого джерела є значна потужність, яка розсіюється в струмообмежувальному елементі, особливо при короткому замиканні виходу джерела, при цьому струм короткого замикання може перевищувати номінальний струм навантаження в 1,5 2,5 рази, що знижує реально одержувану іскробезпечну потужність у навантаженні Задачею виноходу є зниження потужності, що розсіюється в струмообмежувальному елементі і зменшення струму короткого замикання джерела при "п" врахованих ушкодженнях складових струмообмежувального елемента Поставлена задача розв'язується тим, що в іскробезпечному джерелі живлення, яке містить послідовно з'єднані струмообмежувальний елемент і стабілізатор напруги, увімкнений паралельно на (О со 00 ю 58369 подаються у навантаження З У випадку короткого замикання на виході джерела і при відсутності ушкоджень у стабілізаторах струму 1 1 (1 п+1) струм короткого замикання джерела дорівнює струму навантаження А потужність яка розсіюється на них, менше ніж у відомих джерел живлення При ушкодженнях стабілізаторів струму 1 1 (1 п+1), струм короткого замикання складається зі струмів неушкоджених стабілізаторів струму і струмів, що обмежуються паралельно вимкнутими струмозадавальними резисторами ушкоджених, так при п=10 і двох ушкодженнях, струм короткого замикання перевищує номінальний струм на 20% В даний час розроблений дослідний зразок джерела, який проходжує випробування Джерела інформації 1 Довідник, Джерела електроживлення радіоелектронної апаратури Г С Найвельт, КБ Мазель і ш , за редакцією Г С Найвельта, М "Радіо і зв'язок", 1986р , с 29, мал 1 З 2 Технічна документація на "Гучномовну сигнальную систему "HAMACHER" типу НА - SP фірми Hamacher Leuchten GmbH (Німеччина) Un Комп'ютерна верстка О Воробей Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
