Спосіб грохочення твердого палива для доменної плавки

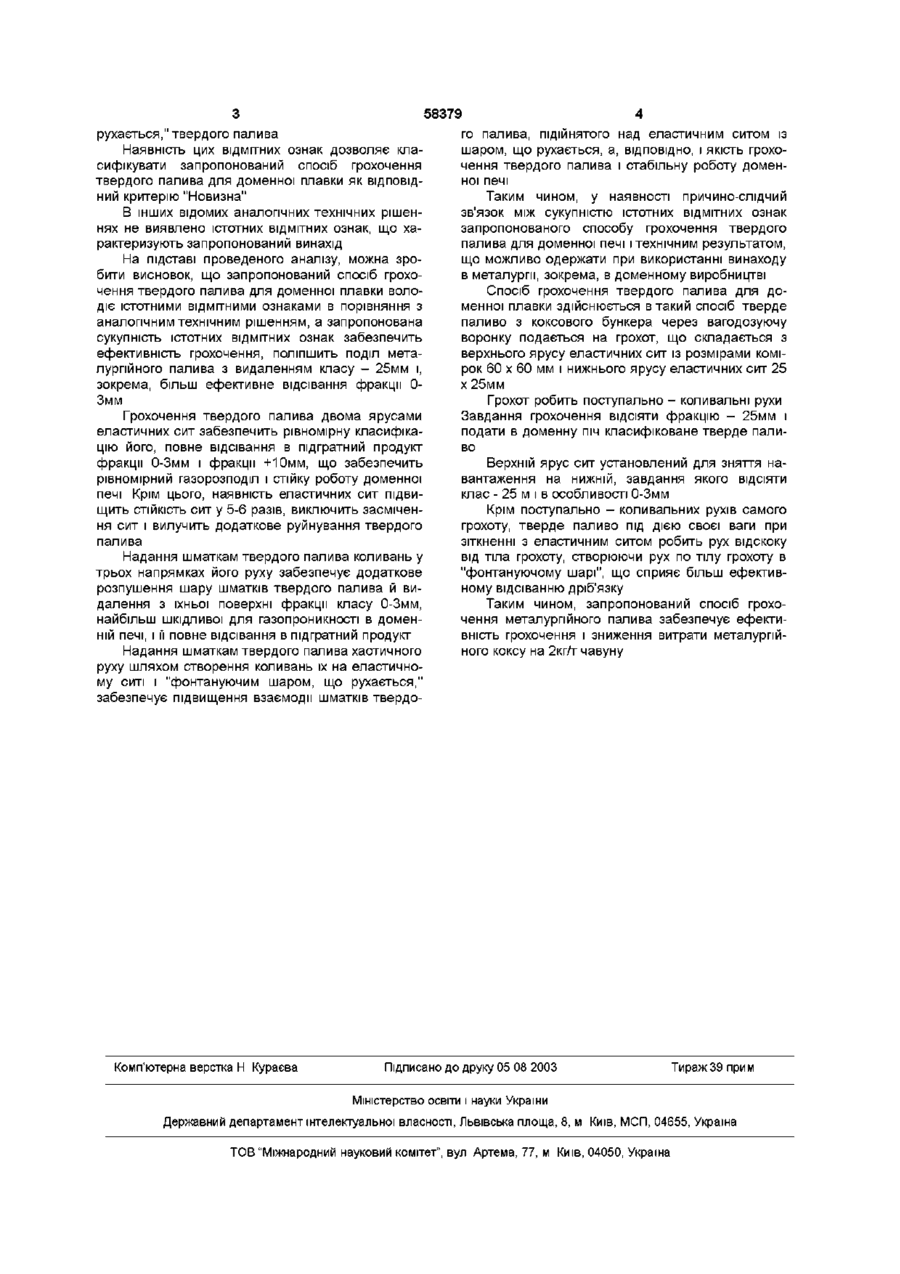

Спосіб грохочення твердого палива для доменної плавки, що включає грохочення твердого палива на поверхні еластичних сит з комірками 60x60 мм і 25x25 мм, встановлених у коробі грохоту, який відрізняється тим, що грохочення ведуть двома ярусами сит, при цьому шматкам твердого палива надають коливання в подовжньому і перпендикулярному напрямках руху твердого палива і хаотичне шляхом створення коливань шматків твердого палива на еластичному ситі і "фонтануючим шаром, що рухається", твердого палива Винахід відноситься до області металурги, а саме до способів грохочення й класифікації твердого палива для доменних печей по крупності Відомий спосіб грохочення сипучих матеріалів на поверхні пластинчастого сита, набраного з попередньо натягнутих стрічок асиметричного перетину, розташованих поперек руху матеріалу, і встановленого в коробі грохоту, шляхом надання стрічкам пружних резонансних коливань у подовжньому, поперечному і крутильному напрямках з амплітудами не менш чим у два рази перевищуючими амплітуду коливань короба грохоту (Див авт свід колишнього СРСР №761030, кл У7В 1/36, БІ №33, 1980р) Причиною, що перешкоджає досягненню поставленого завдання відомим способом є складність конструкції, неможливість використання даного грохоту в доменному виробництві і низькій продуктивності Відомий спосіб грохочення, прийнятий як прототип, що включає грохочення коксу на ыбраційтшх грохотах, що складаються з металевих, колосникових ґрат двох сит, з отворами верхнього сита 70 х 70 мм, а ни хпього25 х 25 мм (див М 3 Левін, В Я Седуш "Механічне устаткування доменних цехів","Вища школа", Київ, 1970р С 7983) Причиною, що перешкоджає досягненню необхідного технічного результату прототипом є низька СТІЙКІСТЬ колосникових ґрат і значне стирання й руйнування шматків коксу В основу винаходу поставлена задача розро бити спосіб грохочення, що забезпечить ефективність грохочення й поліпшення поділу твердого палива з видаленням класу - 25мм і особливо фракції 0-Змм Поставлене технічне завдання забезпечується тим, що у відомому способі грохочення твердого палива, що включає грохочення твердого палива на поверхні еластичних сит, набраних з карт з коміркамь 60 х 60мм і 25 х 25мм і встановлених у коробі грохота, грохочення ведуть двома ярусами сит, а шматкам твердого палива надають коливання в подовжньому і перпендикулярному напрямках руху твердого палива і хаотичне шляхом створення коливань шматків твердого палива на еластичному ситі і "фонтануючим шаром, що рухається," твердого палива Загальними для відомого Запропонованого способу грохочення твердого палива для доменної плавки є наступні ІСТОТНІ ознаки рух грохоту в подовжньому і перпендикулярному напрямках, наявність двох ярусів сит із різними розмірами комірок, встановлених у грохоті ВІДМІТНИМИ ВІД прототипу істотними ознаками запропонованого способу грохочення твердого палива для доменної плавки є - грохочення двома ярусами на еластичних ситах, - надання шматкам твердого палива коливань у подовжньому, перпендикулярному напрямках руху твердого палива і хаотичного шляхом створення власних коливань шматків твердого палива на еластичному ситі і "фонтануючим шаром, що со 00 ю 58379 рухається, твердого палива Наявність цих ВІДМІТНИХ ознак дозволяє класифікувати запропонований спосіб грохочення твердого палива для доменної плавки як ВІДПОВІДНИЙ критерію "Новизна" В інших відомих аналогічних технічних рішеннях не виявлено істотних ВІДМІТНИХ ознак, що характеризують запропонований винахід На підставі проведеного аналізу, можна зробити висновок, що запропонований спосіб грохочення твердого палива для доменної плавки володіє істотними ВІДМІТНИМИ ознаками в порівняння з аналогічним технічним рішенням, а запропонована сукупність істотних ВІДМІТНИХ ознак забезпечить ефективність грохочення, поліпшить поділ металургійного палива з видаленням класу - 25мм і, зокрема, більш ефективне відсівання фракції 0Змм Грохочення твердого палива двома ярусами еластичних сит забезпечить рівномірну класифікацію його, повне відсівання в підгратний продукт фракції 0-Змм і фракції +10мм, що забезпечить рівномірний газорозподіл і стійку роботу доменної печі Крім цього, наявність еластичних сит підвищить СТІЙКІСТЬ сит у 5-6 разів, виключить засмічення сит і вилучить додаткове руйнування твердого палива Надання шматкам твердого палива коливань у трьох напрямках його руху забезпечує додаткове розпушення шару шматків твердого палива й видалення з їхньої поверхні фракції класу 0-Змм,найбільш шкідливої для газопроникності в доменній печі, і її повне відсівання в підгратний продукт Надання шматкам твердого палива хаотичного руху шляхом створення коливань їх на еластичному ситі і "фонтануючим шаром, що рухається," забезпечує підвищення взаємодії шматків твердо Комп'ютерна верстка Н Кураєва го палива, ПІДІЙНЯТОГО над еластичним ситом із шаром, що рухається, а, ВІДПОВІДНО, І ЯКІСТЬ грохо чення твердого палива і стабільну роботу доменної печі Таким чином, у наявності причино-слідчий зв'язок між сукупністю істотних ВІДМІТНИХ ознак запропонованого способу грохочення твердого палива для доменної печі і технічним результатом, що можливо одержати при використанні винаходу в металурги, зокрема, в доменному виробництві Спосіб грохочення твердого палива для доменної плавки здійснюється в такий спосіб тверде паливо з коксового бункера через вагодозуючу воронку подається на грохот, що складається з верхнього ярусу еластичних сит із розмірами комірок 60 х 60 мм і нижнього ярусу еластичних сит 25 х 25мм Грохот робить поступально - коливальні рухи Завдання грохочення ВІДСІЯТИ фракцію - 25мм і подати в доменну піч класифіковане тверде паливо Верхній ярус сит установлений для зняття навантаження на нижній, завдання якого ВІДСІЯТИ клас - 25 м і в особливості 0-Змм Крім поступально - коливальних рухів самого грохоту, тверде паливо під дією своєї ваги при зіткненні з еластичним ситом робить рух відскоку від тіла грохоту, створюючи рух по тілу грохоту в "фонтануючому шарі", що сприяє більш ефективному відсіванню дріб'язку Таким чином, запропонований спосіб грохочення металургійного палива забезпечує ефективність грохочення і зниження витрати металургійного коксу на 2кгл~ чавуну Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
