Кабель силовий

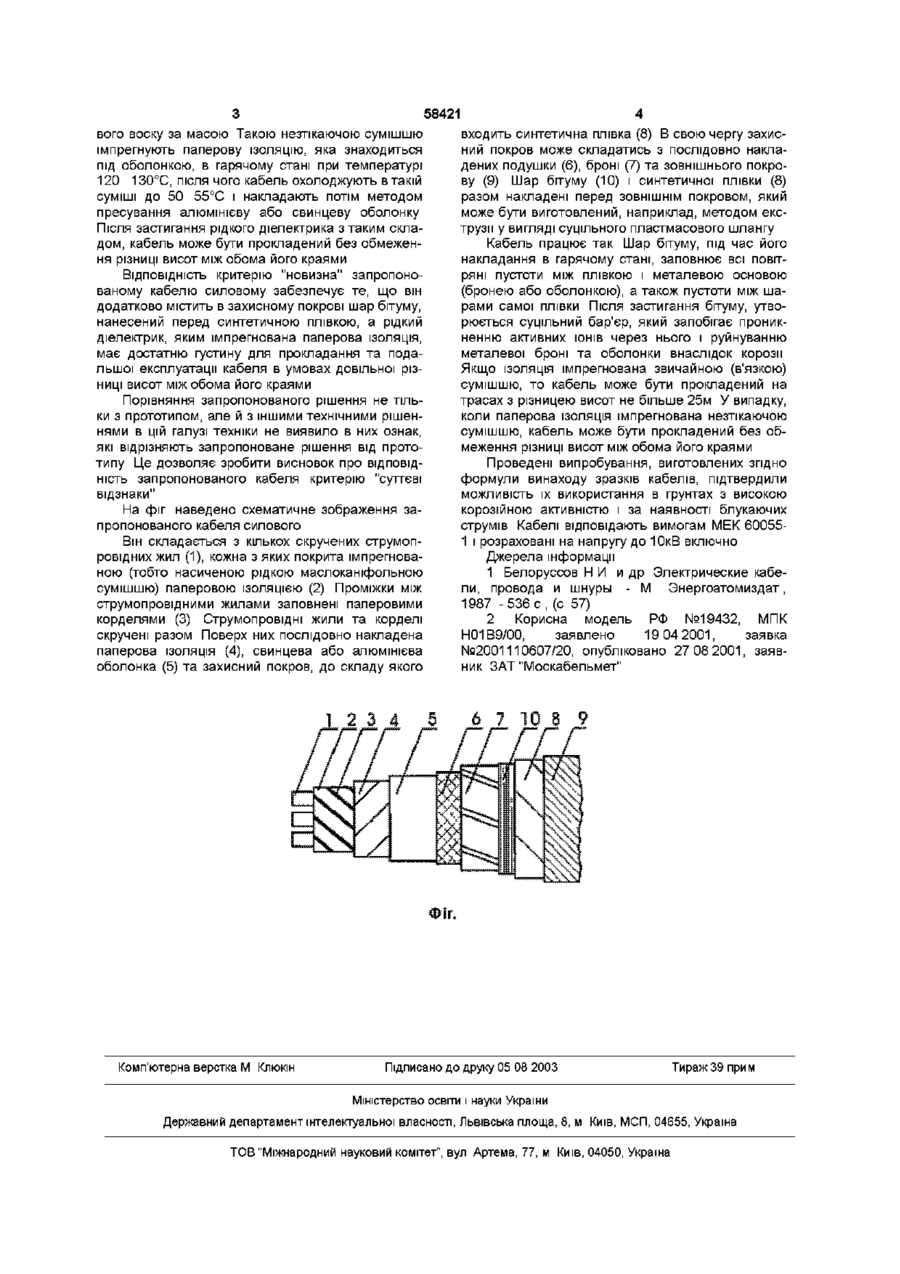

1 Кабель силовий, який складається з кількох скручених струмопровідних жил, кожна з яких покрита імпрегнованою паперовою ІЗОЛЯЦІЄЮ, а проміжки між ними заповнені паперовими корделями, послідовно накладеними поверх струмопровідних жил поясної ізоляції, алюмінієвої або свинцевої оболонки та захисного покриву, до складу якого входить полімерна плівка, який відрізняється тим, що додатково містить в захисному покриві накладений перед синтетичною плівкою шар бітуму 2 Силовий кабель за п 1, який відрізняється тим, що паперова ІЗОЛЯЦІЯ імпрегнована рідким діелектриком, який має густину, достатню для прокладання кабеля в умовах довільної різниці висот між обома його краями Винахід відноситься до електричних силових кабелів, які використовуються для передачі і розподілу електроенергії Відомий кабель силовий, який складається з струмопровідних жил, ізольованих паперовою імпрегнованою ІЗОЛЯЦІЄЮ, поверх яких накладена свинцева оболонка [1] Недолік такої конструкції полягає в тому, що в умовах корозійної активності зовнішнього середовища оболонка кабеля швидко руйнується, рідка ІЗОЛЯЦІЯ витікає і кабель виходить з ладу внаслідок його електричного пробою Найбільш близьким до запропонованого винаходу є кабель силовий [2], який складається з струмопровідних жил, кожна з яких покрита паперовою ІЗОЛЯЦІЄЮ, імпрегнованою рідкою сумішшю, а проміжки між жилами заповнені паперовим корделем Поверх цих скручених струмопровідних жил послідовно накладені поясна ІЗОЛЯЦІЯ, алюмінієва або свинцева оболонка та захисний покров В свою чергу захисний покров складається з послідовно накладених подушки, броні, синтетичної плівки та зовнішнього покрову Недоліком згаданого кабеля є те, що синтетична плівка, разом з ЗОВНІШНІМ покровом, не забезпечують достатньої СТІЙКОСТІ кабеля до дії вологи, яка з плином часу дифундує через синтетичну плівку та руйнує оболонку, внаслідок чого рідка ІЗОЛЯЦІЯ витікає і кабель пробивається Окрім того, такий кабель не можна прокладати в умовах, коли різниця висот між його краями перевищує 25м При такій різниці висот, рідкий діелектрик стікає вниз, а верхня частина кабеля виходить з ладу внаслідок пробою Завданням запропонованого винаходу є підвищення СТІЙКОСТІ кабеля до корозійної дії зовнішнього середовища на оболонку та розширення умов його застосування Вказане завдання виконано тим, що кабель додатково містить в захисному покрові нанесений перед синтетичною плівкою шар бітуму, а паперова ІЗОЛЯЦІЯ імпрегнована рідким діелектриком, який має густину, достатню для прокладання кабеля в умовах довільної різниці висот між обома його краями Бітум наноситься перед синтетичною плівкою в гарячому стані при температурі 100°С і створює шар товщиною приблизно 0,25мм Зразу ж на гарячий шар бітуму наноситься шар плівки так, що рідкий бітум проникає в зазор між краями плівки і склеює їх Після застигання бітуму, на металевій оболонці утворюється суцільний твердий ІЗОЛЯЦІЙНИЙ шар з водонепроникними властивостями, що не дозволяє іонам зовнішнього корозійно активного середовища реагувати з оболонкою і бронею та руйнувати їх на протязі 25 років і більше Поряд з цим, для збільшення можливої різниці висот прокладання кабеля, в рідку суміш, якою імпрегнована ІЗОЛЯЦІЯ кабеля і яка складається з кабельного масла КМ-22, або суміші нафтових масел П-28 та МС-20, додають 5% каніфолі та 24% поліетилено 00 ю 58421 вого воску за масою Такою незтікаючою сумішшю імпрегнують паперову ІЗОЛЯЦІЮ, яка знаходиться під оболонкою, в гарячому стані при температурі 120 130°С, після чого кабель охолоджують в такій суміші до 50 55°С і накладають потім методом пресування алюмінієву або свинцеву оболонку Після застигання рідкого діелектрика з таким складом, кабель може бути прокладений без обмеження різниці висот між обома його краями ВІДПОВІДНІСТЬ критерію "новизна" запропонованому кабелю силовому забезпечує те, що він додатково містить в захисному покрові шар бітуму, нанесений перед синтетичною плівкою, а рідкий діелектрик, яким імпрегнована паперова ІЗОЛЯЦІЯ, має достатню густину для прокладання та подальшої експлуатації кабеля в умовах довільної різниці висот між обома його краями Порівняння запропонованого рішення не тільки з прототипом, але й з іншими технічними рішеннями в цій галузі техніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого кабеля критерію "суттєві відзнаки" На фіг наведено схематичне зображення запропонованого кабеля силового Він складається з кількох скручених струмопровідних жил (1), кожна з яких покрита імпрегнованою (тобто насиченою рідкою маслоканіфольною сумішшю) паперовою ІЗОЛЯЦІЄЮ (2) Проміжки між струмопровідними жилами заповнені паперовими корделями (3) Струмопровідні жили та корделі скручені разом Поверх них послідовно накладена паперова ІЗОЛЯЦІЯ (4), свинцева або алюмінієва оболонка (5) та захисний покров, до складу якого Комп'ютерна верстка М Клюкш входить синтетична плівка (8) В свою чергу захисний покров може складатись з послідовно накладених подушки (6), броні (7) та зовнішнього покрову (9) Шар бітуму (10) і синтетичної плівки (8) разом накладені перед ЗОВНІШНІМ покровом, який може бути виготовлений, наприклад, методом екструзії у вигляді суцільного пластмасового шлангу Кабель працює так Шар бітуму, під час його накладання в гарячому стані, заповнює всі повітряні пустоти між плівкою і металевою основою (бронею або оболонкою), а також пустоти між шарами самої плівки Після застигання бітуму, утворюється суцільний бар'єр, який запобігає проникненню активних ІОНІВ через нього і руйнуванню металевої броні та оболонки внаслідок корозії Якщо ІЗОЛЯЦІЯ імпрегнована звичайною (в'язкою) сумішшю, то кабель може бути прокладений на трасах з різницею висот не більше 25м У випадку, коли паперова ІЗОЛЯЦІЯ імпрегнована незтікаючою сумішшю, кабель може бути прокладений без обмеження різниці висот між обома його краями Проведені випробування, виготовлених згідно формули винаходу зразків кабелів, підтвердили можливість їх використання в грунтах з високою корозійною активністю і за наявності блукаючих струмів Кабелі відповідають вимогам МЕК 600551 і розраховані на напругу до ЮкВ включно Джерела інформації 1 Белоруссов Н И и др Электрические кабели, провода и шнуры - М Энергоатомиздат, 1987 -536 с, (с 57) 2 Корисна модель РФ №19432, МПК Н01В9/00, заявлено 19 04 2001, заявка №2001110607/20, опубліковано 27 08 2001, заявник ЗАТ "Мое кабель мет" Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
