Стенд для прискорених випробувань гичкозрізувальних апаратів

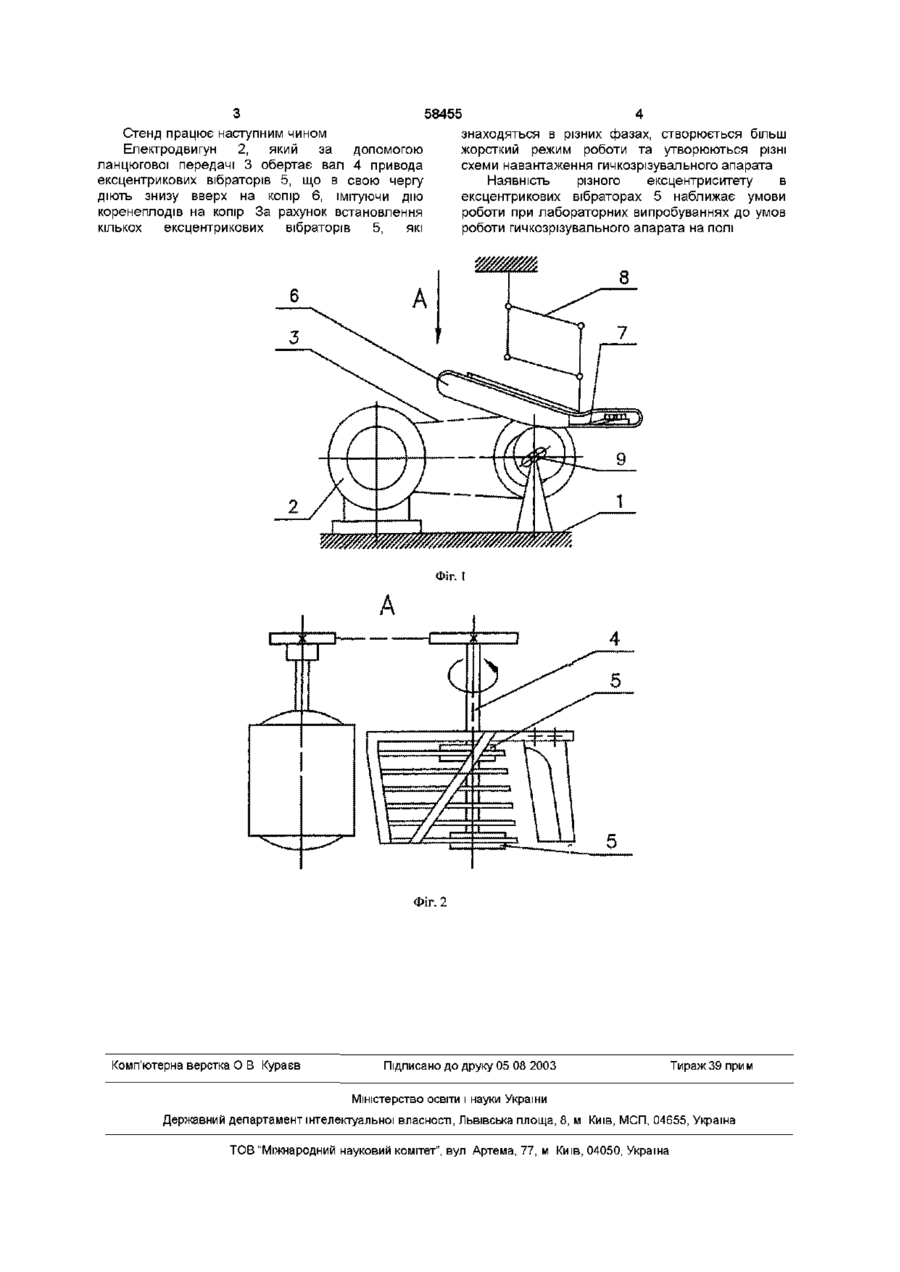

Стенд для прискорених випробувань гичкозрізувальних апаратів, що містить розміщений на основі привід, з'єднаний за допомогою ексцентрикових вібраторів з копіром гичкозрізувального апарата, який відрізняється тим, що ексцентрикові вібратори виконані з пазами, які є продовженням центрального отвору схемах навантаження В основу винаходу поставлена задача вдосконалення стенда для прискорених випробувань гичкозрізувальних апаратів, в якому ексцентрикові вібратори виконані з пазами, що є продовженням центрального отвору, і забезпечує регулювання ексцентриситету пересуванням паза ексцентрикового вібратора вздовж вала, і за рахунок цього випробовувати стенд при різних схемах навантаження Поставлена задача вирішується тим, що в стенді для прискорених випробувань гичкозрізувальних апаратів, який складається з розміщеного на основі приводу , з'єднаного за допомогою ексцентрикових вібраторів з копіром гичкозрізувального апарату, згідно винаходу вводиться те, що ексцентрикові вібратори виконані з пазами, які є продовженням центрального отвору Стенд зображений на фіг 1, на фіг 2 - вид А на фіг 1 Стенд включає розміщені на основі 1 привід, який містить електродвигун 2 з ланцюговою передачею 3 до вала 4 привода ексцентрикових вібраторів 5, закріплених на валі 4 Копір 6 гичкозрізувального апарату спирається на навантажувальні елементи, виконані в вигляді ексцентрикових вібраторів 5 Гичкоріз 7 жорстко прикріплений до копіра 6 і встановлений на копіюючому механізмі 8 Для імітації різних схем навантаження на копіюючий механізм 8 і копір 6 на вал 4 встановлюється мінімум два ексцентрикових вібратора 5, ексцентриситет яких встановлюється переміщенням пазів 9 відносно вала 4 ю ю ^00 ю 58455 Стенд працює наступним чином Елеісгродвигун 2, який за допомогою ланцюгової передачі 3 обертає вал 4 привода ексцентрикових вібраторів 5, що в свою чергу діють знизу вверх на копір 6, імітуючи дію коренеплодів на копір За рахунок встановлення кількох ексцентрикових вібраторів 5, які знаходяться в різних фазах, створюється більш жорсткий режим роботи та утворюються різні схеми навантаження гичкозрізувального апарата Наявність різного ексцентриситету в ексцентрикових вібраторах 5 наближає умови роботи при лабораторних випробуваннях до умов роботи гичкозрізувального апарата на полі 8 Фіг. І Фіг. 2 Комп'ютерна верстка О В Кураєв Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
