Стенд для прискорених випробувань дискових ножів

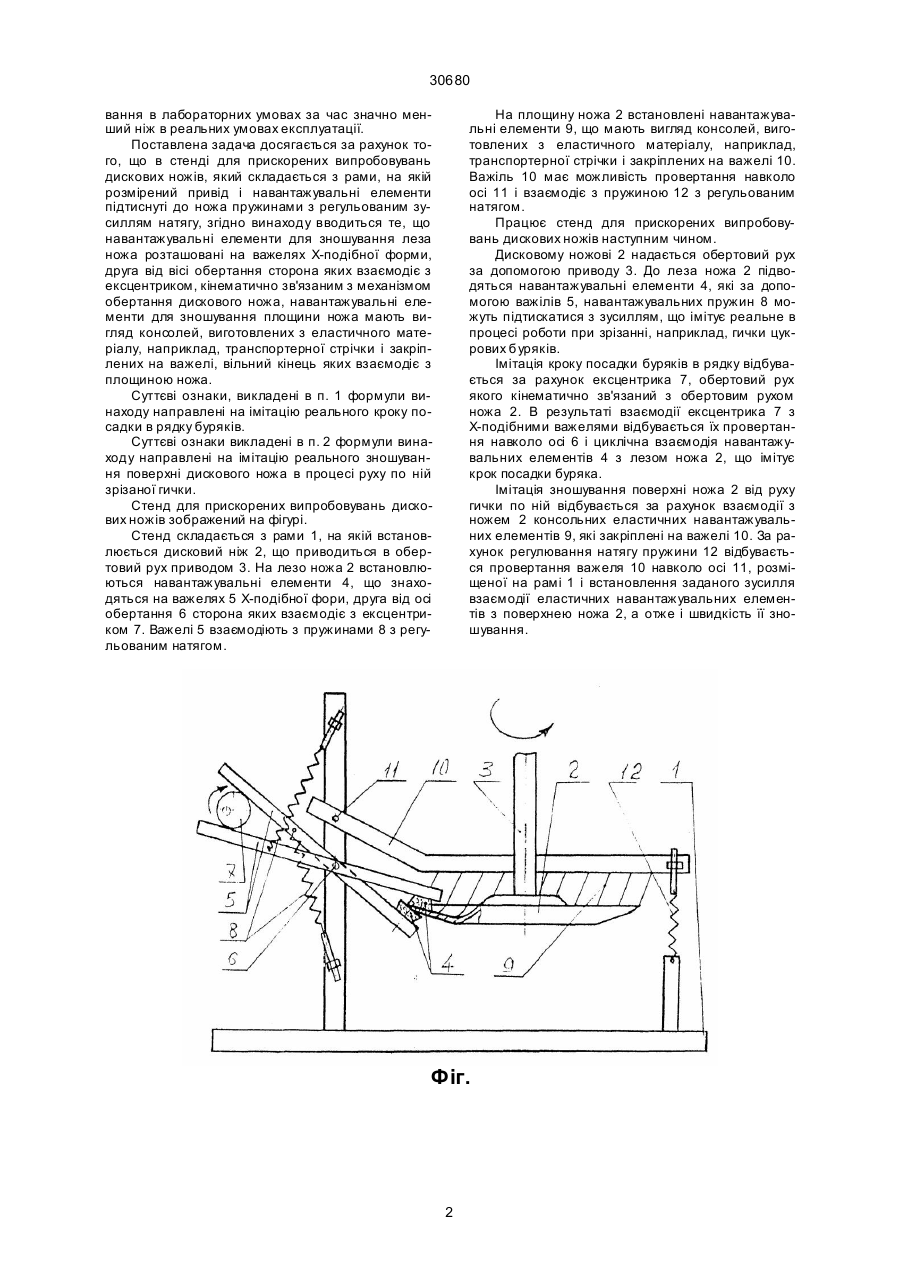

1. Стенд для прискорених випробовувань дискових ножів, що складається з рами на якій розміщений привід і навантажувальні елементи, підтис 30680 вання в лабораторних умовах за час значно менший ніж в реальних умовах експлуатації. Поставлена задача досягається за рахунок того, що в стенді для прискорених випробовувань дискових ножів, який складається з рами, на якій розмірений привід і навантажувальні елементи підтиснуті до ножа пружинами з регульованим зусиллям натягу, згідно винаходу вводиться те, що навантажувальні елементи для зношування леза ножа розташовані на важелях Х-подібної форми, друга від вісі обертання сторона яких взаємодіє з ексцентриком, кінематично зв'язаним з механізмом обертання дискового ножа, навантажувальні елементи для зношування площини ножа мають вигляд консолей, виготовлених з еластичного матеріалу, наприклад, транспортерної стрічки і закріплених на важелі, вільний кінець яких взаємодіє з площиною ножа. Суттєві ознаки, викладені в п. 1 формули винаходу направлені на імітацію реального кроку посадки в рядку буряків. Суттєві ознаки викладені в п. 2 формули винаходу направлені на імітацію реального зношування поверхні дискового ножа в процесі руху по ній зрізаної гички. Стенд для прискорених випробовувань дискових ножів зображений на фігурі. Стенд складається з рами 1, на якій встановлюється дисковий ніж 2, що приводиться в обертовий рух приводом 3. На лезо ножа 2 встановлюються навантажувальні елементи 4, що знаходяться на важелях 5 Х-подібної фори, друга від осі обертання 6 сторона яких взаємодіє з ексцентриком 7. Важелі 5 взаємодіють з пружинами 8 з регульованим натягом. На площину ножа 2 встановлені навантажувальні елементи 9, що мають вигляд консолей, виготовлених з еластичного матеріалу, наприклад, транспортерної стрічки і закріплених на важелі 10. Важіль 10 має можливість провертання навколо осі 11 і взаємодіє з пружиною 12 з регульованим натягом. Працює стенд для прискорених випробовувань дискових ножів наступним чином. Дисковому ножові 2 надається обертовий рух за допомогою приводу 3. До леза ножа 2 підводяться навантажувальні елементи 4, які за допомогою важілів 5, навантажувальних пружин 8 можуть підтискатися з зусиллям, що імітує реальне в процесі роботи при зрізанні, наприклад, гички цукрових буряків. Імітація кроку посадки буряків в рядку відбувається за рахунок ексцентрика 7, обертовий рух якого кінематично зв'язаний з обертовим рухом ножа 2. В результаті взаємодії ексцентрика 7 з Х-подібними важелями відбувається їх провертання навколо осі 6 і циклічна взаємодія навантажувальних елементів 4 з лезом ножа 2, що імітує крок посадки буряка. Імітація зношування поверхні ножа 2 від руху гички по ній відбувається за рахунок взаємодії з ножем 2 консольних еластичних навантажувальних елементів 9, які закріплені на важелі 10. За рахунок регулювання натягу пружини 12 відбувається провертання важеля 10 навколо осі 11, розміщеної на рамі 1 і встановлення заданого зусилля взаємодії еластичних навантажувальних елементів з поверхнею ножа 2, а отже і швидкість її зношування. Фіг. 2 30680 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
