Стригальна машинка ротаційного типу

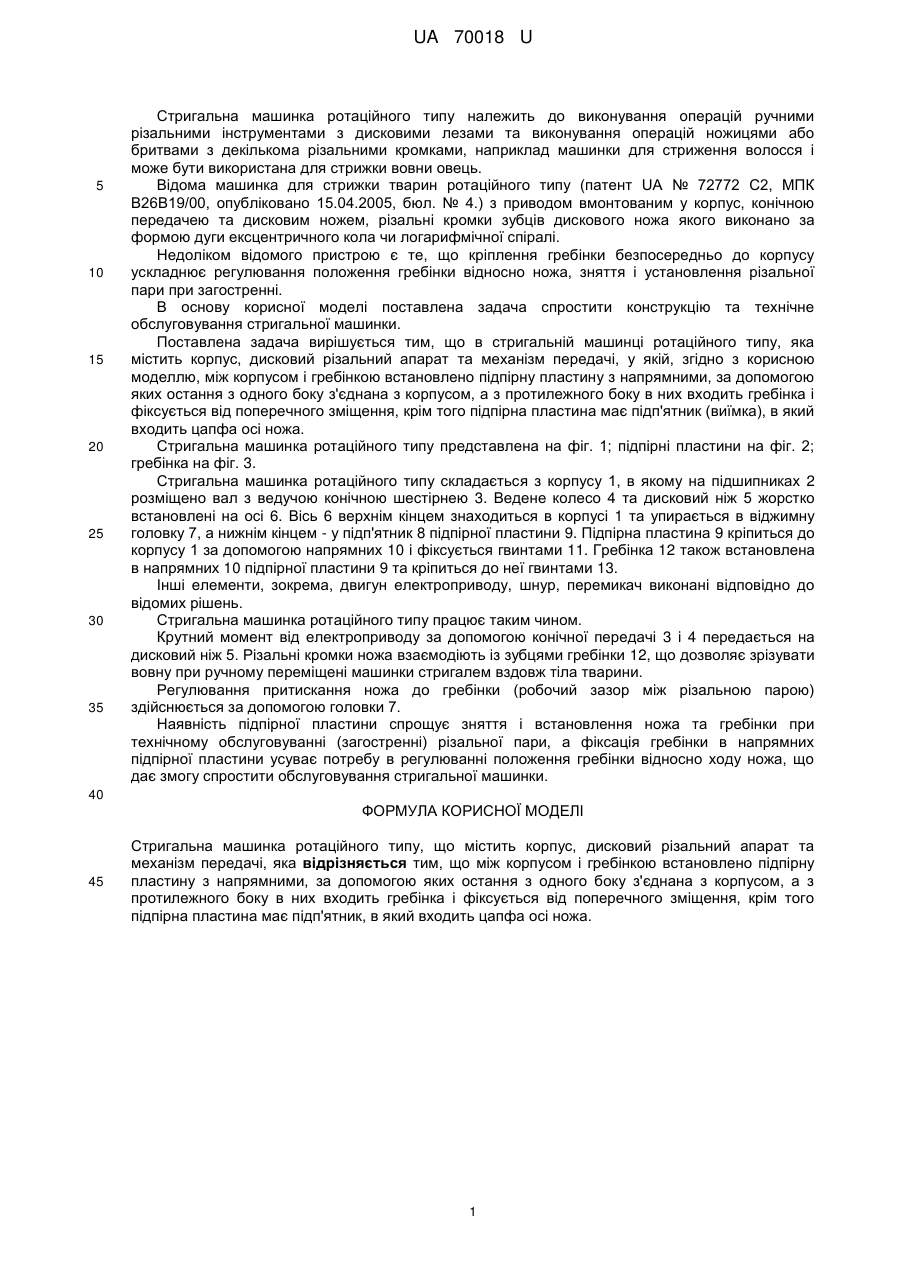

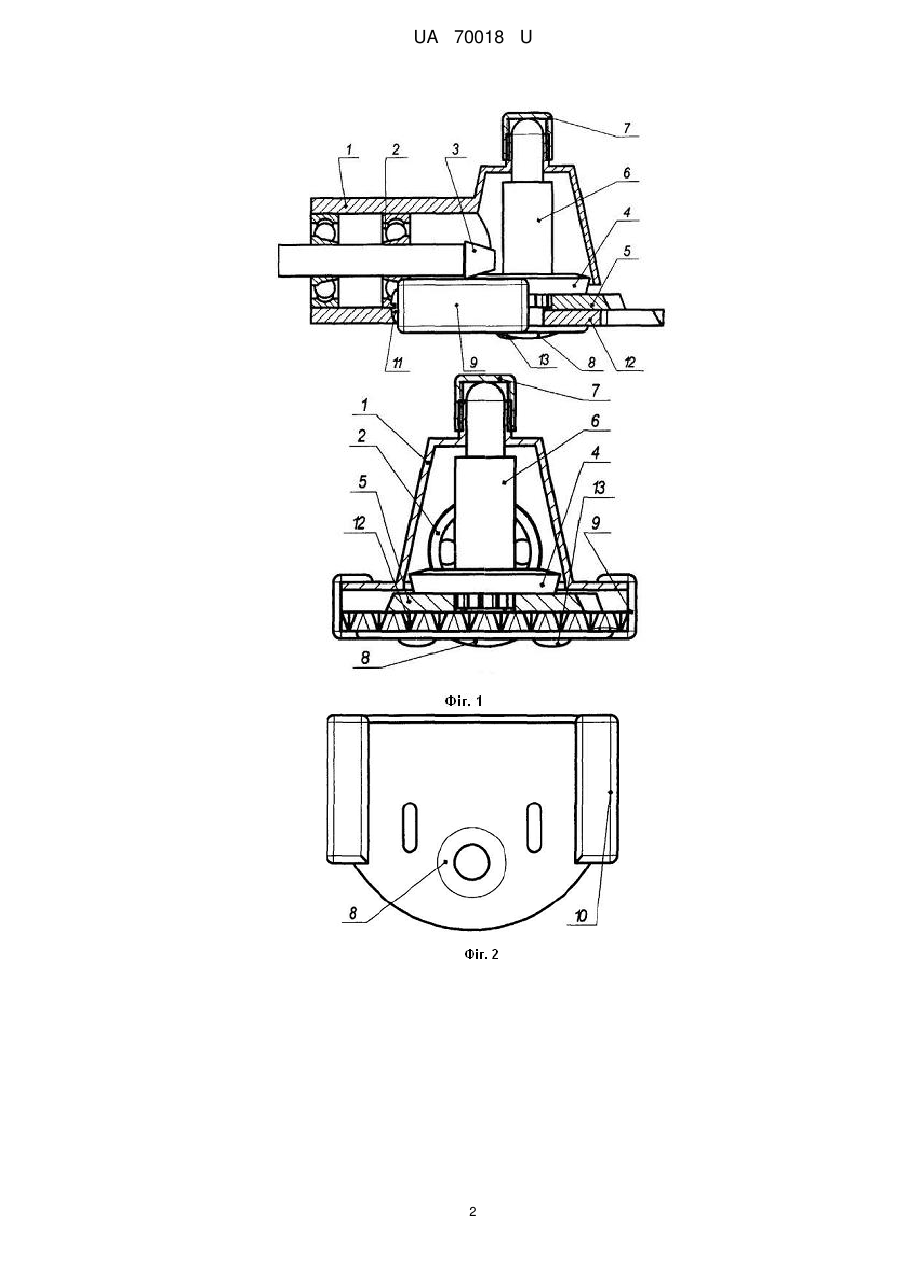

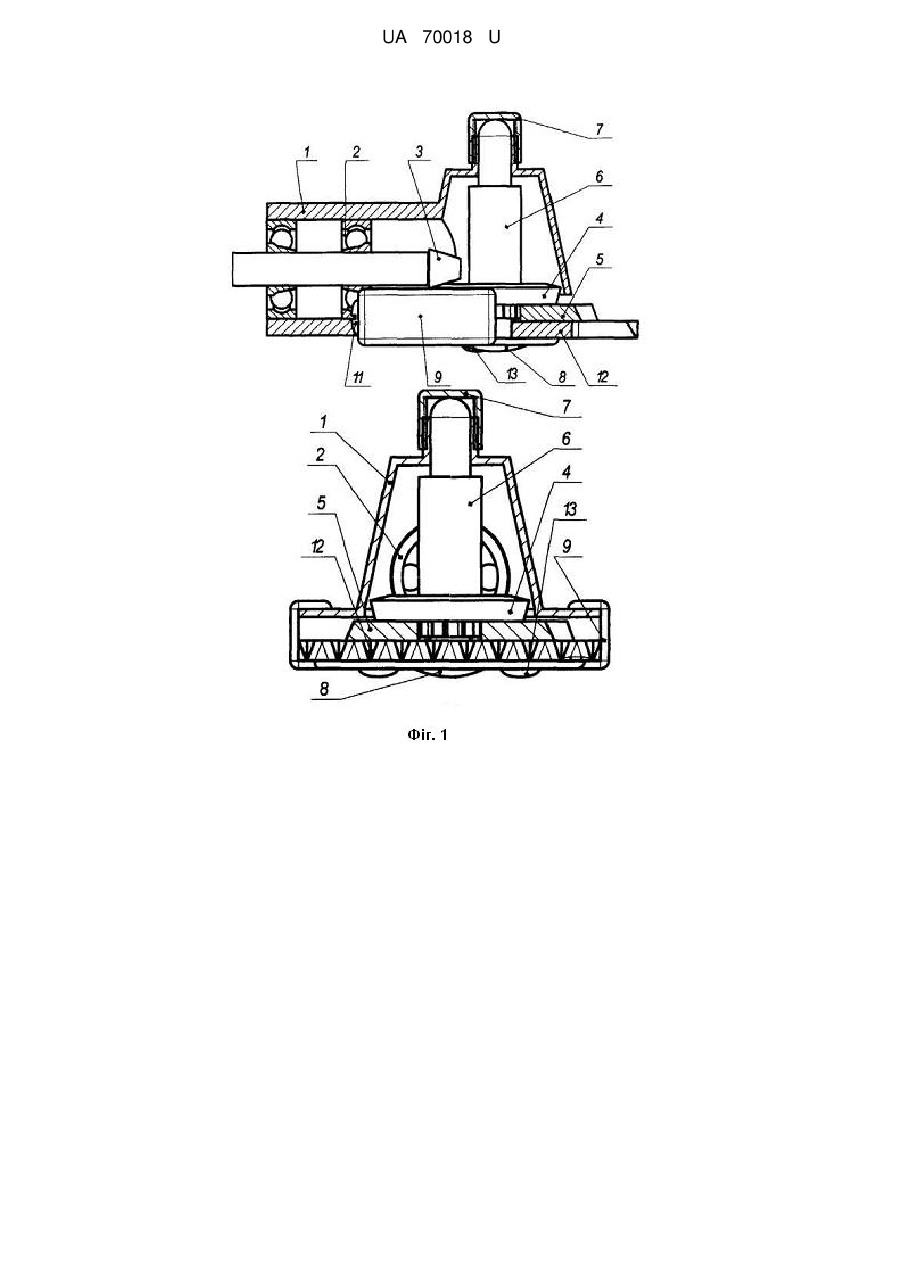

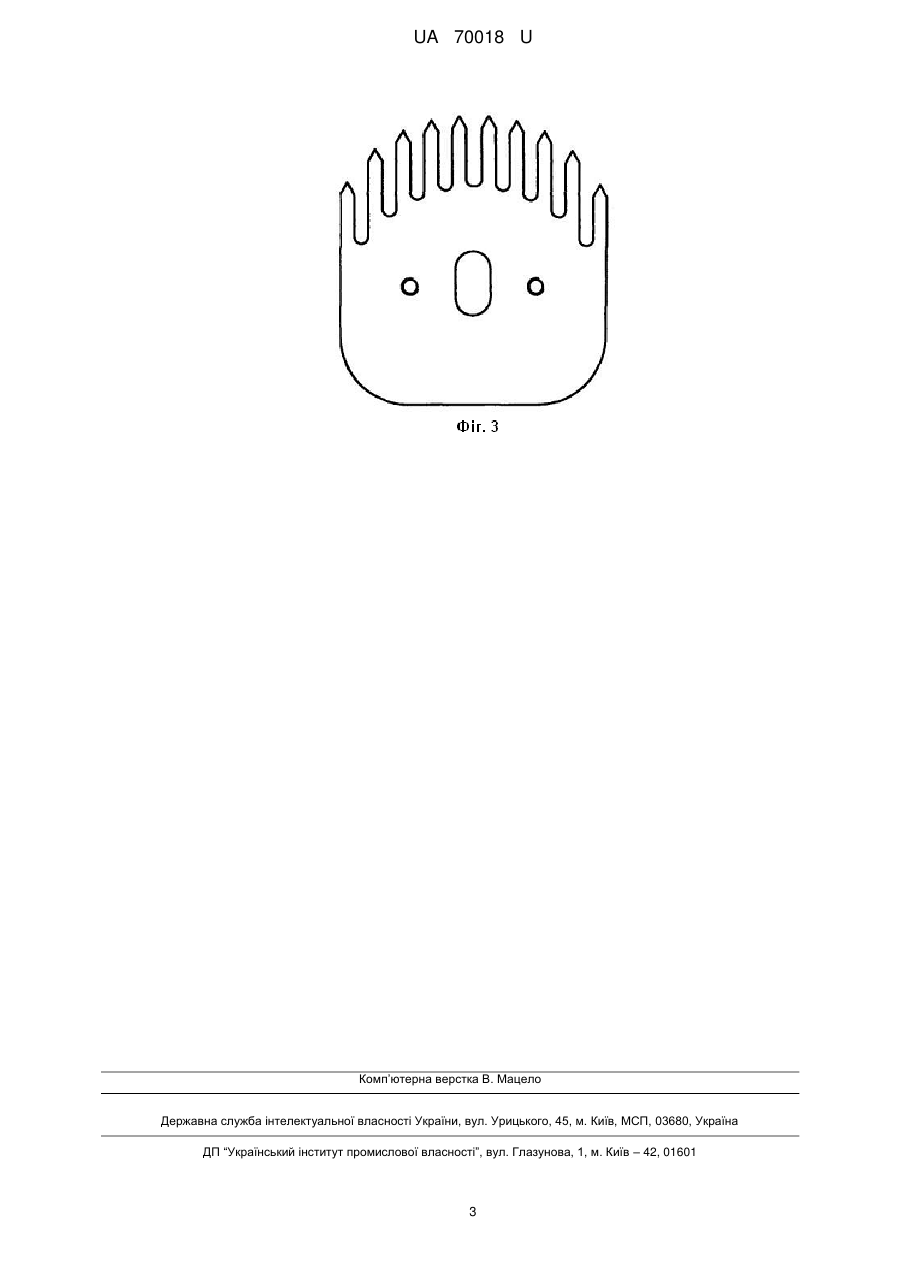

Реферат: Стригальна машинка ротаційного типу містить корпус, дисковий різальний апарат та механізм передачі. Між корпусом і гребінкою встановлено підпірну пластину з напрямними. Підпірна пластина має підп'ятник, в який входить цапфа осі ножа. UA 70018 U (54) СТРИГАЛЬНА МАШИНКА РОТАЦІЙНОГО ТИПУ UA 70018 U UA 70018 U 5 10 15 20 25 30 35 Стригальна машинка ротаційного типу належить до виконування операцій ручними різальними інструментами з дисковими лезами та виконування операцій ножицями або бритвами з декількома різальними кромками, наприклад машинки для стриження волосся і може бути використана для стрижки вовни овець. Відома машинка для стрижки тварин ротаційного типу (патент UA № 72772 С2, МПК В26В19/00, опубліковано 15.04.2005, бюл. № 4.) з приводом вмонтованим у корпус, конічною передачею та дисковим ножем, різальні кромки зубців дискового ножа якого виконано за формою дуги ексцентричного кола чи логарифмічної спіралі. Недоліком відомого пристрою є те, що кріплення гребінки безпосередньо до корпусу ускладнює регулювання положення гребінки відносно ножа, зняття і установлення різальної пари при загостренні. В основу корисної моделі поставлена задача спростити конструкцію та технічне обслуговування стригальної машинки. Поставлена задача вирішується тим, що в стригальній машинці ротаційного типу, яка містить корпус, дисковий різальний апарат та механізм передачі, у якій, згідно з корисною моделлю, між корпусом і гребінкою встановлено підпірну пластину з напрямними, за допомогою яких остання з одного боку з'єднана з корпусом, а з протилежного боку в них входить гребінка і фіксується від поперечного зміщення, крім того підпірна пластина має підп'ятник (виїмка), в який входить цапфа осі ножа. Стригальна машинка ротаційного типу представлена на фіг. 1; підпірні пластини на фіг. 2; гребінка на фіг. 3. Стригальна машинка ротаційного типу складається з корпусу 1, в якому на підшипниках 2 розміщено вал з ведучою конічною шестірнею 3. Ведене колесо 4 та дисковий ніж 5 жорстко встановлені на осі 6. Вісь 6 верхнім кінцем знаходиться в корпусі 1 та упирається в віджимну головку 7, а нижнім кінцем - у підп'ятник 8 підпірної пластини 9. Підпірна пластина 9 кріпиться до корпусу 1 за допомогою напрямних 10 і фіксується гвинтами 11. Гребінка 12 також встановлена в напрямних 10 підпірної пластини 9 та кріпиться до неї гвинтами 13. Інші елементи, зокрема, двигун електроприводу, шнур, перемикач виконані відповідно до відомих рішень. Стригальна машинка ротаційного типу працює таким чином. Крутний момент від електроприводу за допомогою конічної передачі 3 і 4 передається на дисковий ніж 5. Різальні кромки ножа взаємодіють із зубцями гребінки 12, що дозволяє зрізувати вовну при ручному переміщені машинки стригалем вздовж тіла тварини. Регулювання притискання ножа до гребінки (робочий зазор між різальною парою) здійснюється за допомогою головки 7. Наявність підпірної пластини спрощує зняття і встановлення ножа та гребінки при технічному обслуговуванні (загостренні) різальної пари, а фіксація гребінки в напрямних підпірної пластини усуває потребу в регулюванні положення гребінки відносно ходу ножа, що дає змогу спростити обслуговування стригальної машинки. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Стригальна машинка ротаційного типу, що містить корпус, дисковий різальний апарат та механізм передачі, яка відрізняється тим, що між корпусом і гребінкою встановлено підпірну пластину з напрямними, за допомогою яких остання з одного боку з'єднана з корпусом, а з протилежного боку в них входить гребінка і фіксується від поперечного зміщення, крім того підпірна пластина має підп'ятник, в який входить цапфа осі ножа. 1 UA 70018 U 2 UA 70018 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
