Пристрій для реєстрації яєць і мертвих личинок гельмінтів (камера довгія)

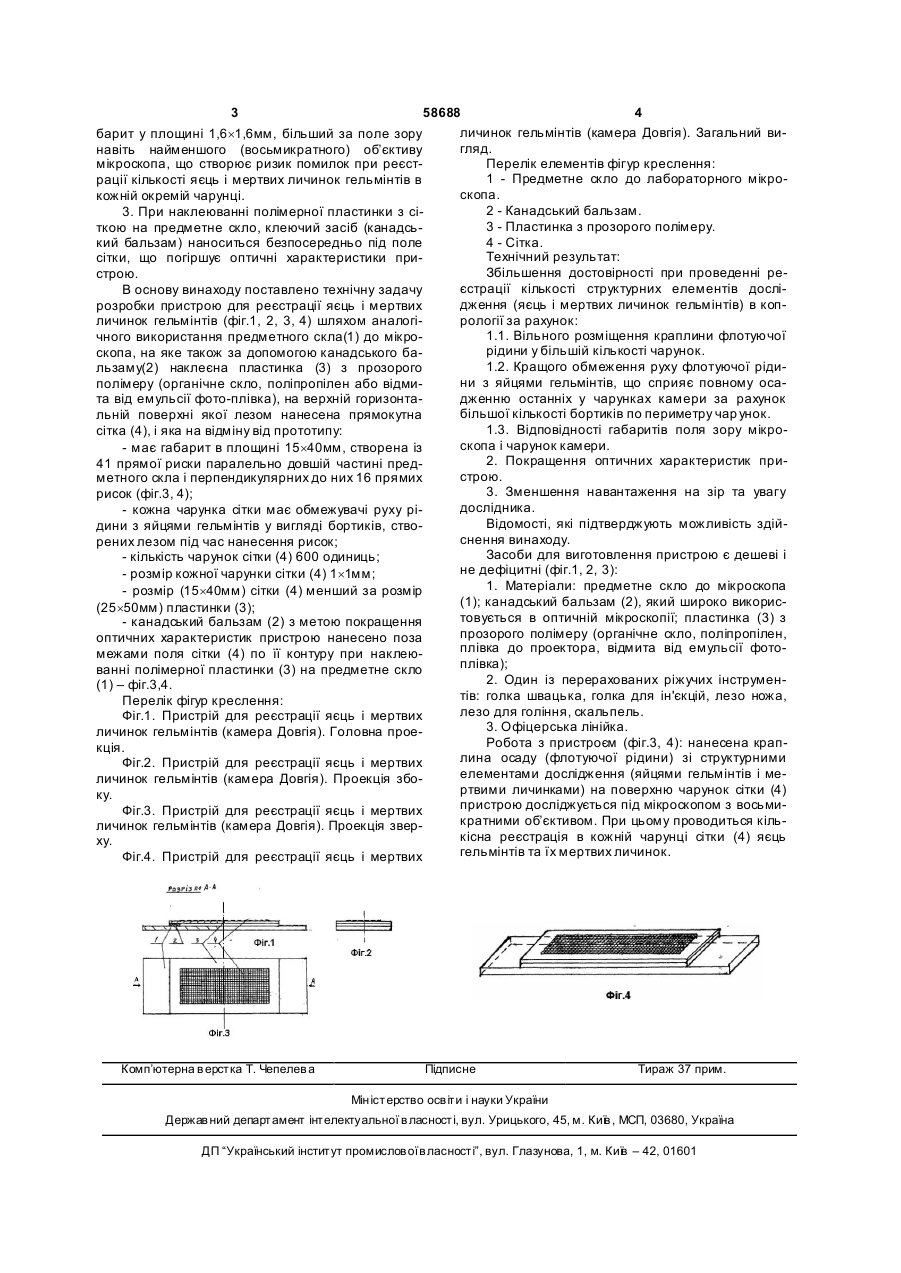

Пристрій для реєстрації яєць і мертвих личинок гельмінтів, який складається з предметного скла (1) до мікроскопа, на яке за допомогою канадського бальзаму (2) наклеєна пластинка (3) з незабарвленого прозорого полімеру, на верхній горизонтальній поверхні якої лезом нанесена прямокутна сітка (4), який відрізняє ться тим, що сітка (4) має габарит 15´40мм, утворена із 41 прямої риски паралельно довшій частині предметного скла і перпендикулярних до них 16 прямих рисок, кожна чарунка сітки має обмежувачі руху рідини з яйцями гельмінтів у вигляді бортиків, утворених лезом під час нанесення рисок, кількість чарунок сітки (4) 600 одиниць, розмір кожної чарунки сітки (4) 1´1мм, розмір (15мм´40мм) сітки (4) менший за розмір (25´50мм) пластинки (3), канадський бальзам (2) нанесений поза межами поля сітки (4) по її контуру при наклеюванні полімерної пластинки (3) на предметне скло (1). Аналоги винаходу: 1. А.с. 1214089 А, СССР, А61В10/00. Камера для количественного учета яиц гельминтов во флотируючей жидкости... (М.Л. Столку, Н.А. Романенко, А.К. Хойдаров, Н.И. Хижняк, А.Д. Дорошенко, Л.В. Кондратьева). Опубл. 28.02.86. Бюл. №8. 2. А.с. 1296122 А1 СССР, А61В10/00. Устройство для подсчета яиц гельминтов (Л.Д. Мигачева, Г.А. Котельников, К.С. Балаян). Опубл. 15.03.87 г. Бюл. №10. Прототип винаходу: "Метод Акбаева" в кн. "Паразитология и инвазионные болезни животных" Под ред. М.Ш. Акбаева. М. "Колос" 2000 с.73. Основною причиною, яка перешкоджає ефективності пристроїв для копрологічних досліджень при мікроскопічному дослідженні осаду після проведення послідовних промивань, наведених в аналогах є те, що: - в аналозі №1 (А.с.1214089) конструкція складна для виготовлення в лабораторних умовах, громіздка; в чарунках камери не відбувається надійна фіксація структурних елементів дослідження (яєць і мертвих личинок гельмінтів), що може привести до помилок при проведенні їх реєстрації; - в аналозі №2 (А.с.1296122) камера практично недоступна для виготовлення в лабораторних умовах; обов'язковим є виготовлення обох (верхньої і нижньої) її частин; в нижній частині камери наявні тільки спрямовані в одному напрямку паралельні перегородки всередині і огороджуючі бортики по її периметру, що недостатньо для ефективного осадження яєць і мертвих личинок гельмінтів при проведенні їх кількісної реєстрації. В прототипі: 1. Як і у винаході, для гельмінтооволярвоскопічного дослідження під мікроскопом за методом Акбаєва використовується наклеєна на предметне скло до мікроскопа рентгенівська або фото- плівка (відмита від емульсії) яка має на своїй поверхні сітку, нанесену ріжучим інструментом на пластинку з вищевказаного прозорого полімеру. При завеликому габариті (40´17мм) вона має відносно невелику кількість чарунок (250 одиниць) для розміщення краплі осаду з яйцями гельмінтів і пропорційно невелику кількість бортиків, які розділяють чарунки, що недостатньо ефективно обмежує рух рідини по сітці, призводить до постійної зміни кількості одиниць яєць і мертвих личинок гельмінтів у кожній чарунці. 2. Кожна з чарунок вищевказаної сітки має га (19) UA (11) 58688 (13) C2 (21) 2002075510 (22) 04.07.2002 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Довгій Юрій Юрійович, Ваховський Ігор Леонідович, Дідківський Олексій Федорович, Журавльова Олена Володимирівна, Журавльов Володимир Дмитрович (73) НАУКОВИЙ ЦЕНТР З ВИВЧЕННЯ ОСОБЛИВО НЕБЕЗПЕЧНИХ ХВОРОБ ТВАРИН ДЕРЖАВНОГО АГРОЕКОЛОГІЧНОГО УНІВЕРСИТЕТУ (56) Акбаев М.Ш., Василевич Ф.И., Российцева А.Р. Паразитология и инвазионные болезни сельско-хозяйственных животных. - М.: Агропромиздат, 1992, - С.57-59 SU 1296122, 15.03.1985 SU 1214089, 28.02.1981 CU 22045, 30.04.1993 EP 0175326, 26.03.1986 3 58688 4 личинок гельмінтів (камера Довгія). Загальний вибарит у площині 1,6´1,6мм, більший за поле зору гляд. навіть найменшого (восьмикратного) об’єктиву мікроскопа, що створює ризик помилок при реєстПерелік елементів фігур креслення: 1 - Предметне скло до лабораторного мікрорації кількості яєць і мертвих личинок гельмінтів в скопа. кожній окремій чарунці. 2 - Канадський бальзам. 3. При наклеюванні полімерної пластинки з сі3 - Пластинка з прозорого полімеру. ткою на предметне скло, клеючий засіб (канадський бальзам) наноситься безпосередньо під поле 4 - Сітка. Технічний результат: сітки, що погіршує оптичні характеристики приЗбільшення достовірності при проведенні рестрою. єстрації кількості структурних елементів досліВ основу винаходу поставлено технічну задачу дження (яєць і мертвих личинок гельмінтів) в копрозробки пристрою для реєстрації яєць і мертвих личинок гельмінтів (фіг.1, 2, 3, 4) шляхом аналогірології за рахунок: 1.1. Вільного розміщення краплини флотуючої чного використання предметного скла(1) до мікрорідини у більшій кількості чарунок. скопа, на яке також за допомогою канадського ба1.2. Кращого обмеження руху флотуючої рідильзаму(2) наклеєна пластинка (3) з прозорого ни з яйцями гельмінтів, що сприяє повному осаполімеру (органічне скло, поліпропілен або відмита від емульсії фото-плівка), на верхній горизонтадженню останніх у чарунках камери за рахунок більшої кількості бортиків по периметру чар унок. льній поверхні якої лезом нанесена прямокутна 1.3. Відповідності габаритів поля зору мікросітка (4), і яка на відміну від прототипу: скопа і чарунок камери. - має габарит в площині 15´40мм, створена із 2. Покращення оптичних характеристик при41 прямої риски паралельно довшій частині предстрою. метного скла і перпендикулярних до них 16 прямих 3. Зменшення навантаження на зір та увагу рисок (фіг.3, 4); дослідника. - кожна чарунка сітки має обмежувачі руху ріВідомості, які підтверджують можливість здійдини з яйцями гельмінтів у вигляді бортиків, ствоснення винаходу. рених лезом під час нанесення рисок; Засоби для виготовлення пристрою є дешеві і - кількість чарунок сітки (4) 600 одиниць; не дефіцитні (фіг.1, 2, 3): - розмір кожної чарунки сітки (4) 1´1мм; 1. Матеріали: предметне скло до мікроскопа - розмір (15´40мм) сітки (4) менший за розмір (1); канадський бальзам (2), який широко викорис(25´50мм) пластинки (3); товується в оптичній мікроскопії; пластинка (3) з - канадський бальзам (2) з метою покращення прозорого полімеру (органічне скло, поліпропілен, оптичних характеристик пристрою нанесено поза плівка до проектора, відмита від емульсії фотомежами поля сітки (4) по її контуру при наклеюплівка); ванні полімерної пластинки (3) на предметне скло 2. Один із перерахованих ріжучих інструмен(1) – фіг.3,4. тів: голка швацька, голка для ін'єкцій, лезо ножа, Перелік фігур креслення: лезо для гоління, скальпель. Фіг.1. Пристрій для реєстрації яєць і мертвих 3. Офіцерська лінійка. личинок гельмінтів (камера Довгія). Головна проеРобота з пристроєм (фіг.3, 4): нанесена крапкція. лина осаду (флотуючої рідини) зі структурними Фіг.2. Пристрій для реєстрації яєць і мертвих елементами дослідження (яйцями гельмінтів і меличинок гельмінтів (камера Довгія). Проекція збортвими личинками) на поверхню чарунок сітки (4) ку. пристрою досліджується під мікроскопом з восьмиФіг.3. Пристрій для реєстрації яєць і мертвих кратними об’єктивом. При цьому проводиться кільличинок гельмінтів (камера Довгія). Проекція зверкісна реєстрація в кожній чарунці сітки (4) яєць ху. гельмінтів та їх мертвих личинок. Фіг.4. Пристрій для реєстрації яєць і мертвих Комп’ютерна в ерстка Т. Чепелев а Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
