Пристрій для вирощування личинок ентомофагів

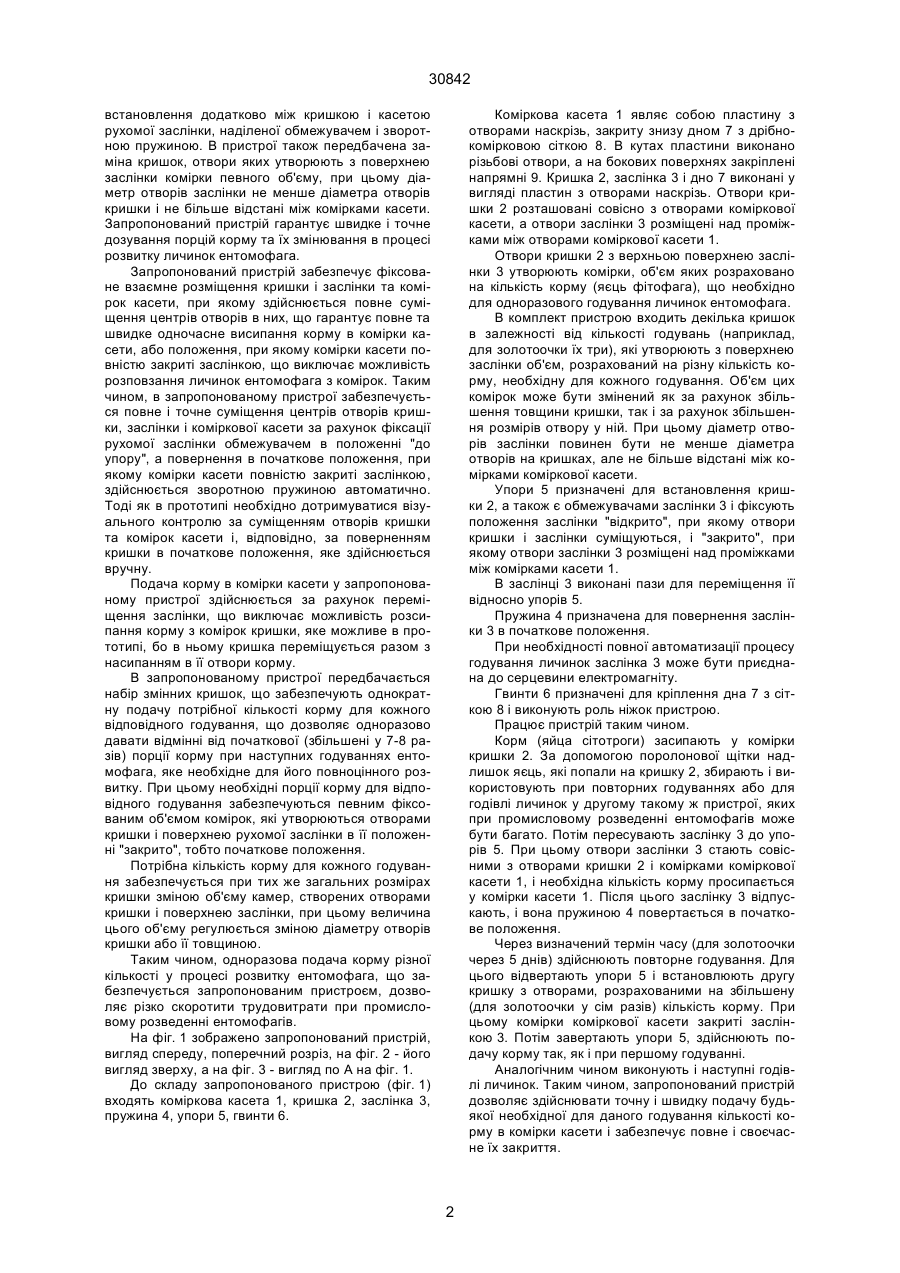

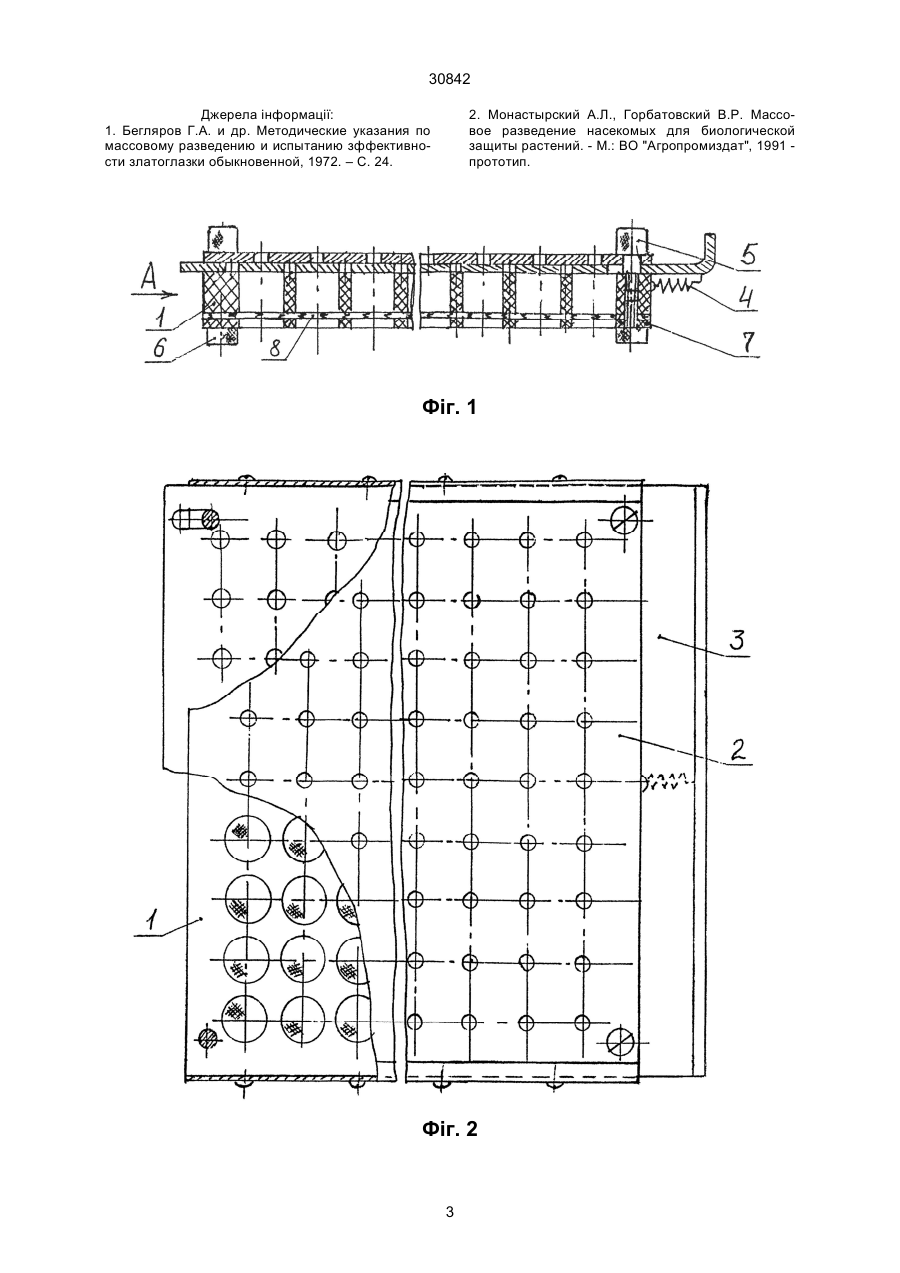

1. Пристрій для вирощування личинок ентомофагів, який вміщує коміркову касету та кришку з отворами і відрізняється тим, що отвори у кришці 30842 встановлення додатково між кришкою і касетою рухомої заслінки, наділеної обмежувачем і зворотною пружиною. В пристрої також передбачена заміна кришок, отвори яких утворюють з поверхнею заслінки комірки певного об'єму, при цьому діаметр отворів заслінки не менше діаметра отворів кришки і не більше відстані між комірками касети. Запропонований пристрій гарантує швидке і точне дозування порцій корму та їх змінювання в процесі розвитку личинок ентомофага. Запропонований пристрій забезпечує фіксоване взаємне розміщення кришки і заслінки та комірок касети, при якому здійснюється повне суміщення центрів отворів в них, що гарантує повне та швидке одночасне висипання корму в комірки касети, або положення, при якому комірки касети повністю закриті заслінкою, що виключає можливість розповзання личинок ентомофага з комірок. Таким чином, в запропонованому пристрої забезпечується повне і точне суміщення центрів отворів кришки, заслінки і коміркової касети за рахунок фіксації рухомої заслінки обмежувачем в положенні "до упору", а повернення в початкове положення, при якому комірки касети повністю закриті заслінкою, здійснюється зворотною пружиною автоматично. Тоді як в прототипі необхідно дотримуватися візуального контролю за суміщенням отворів кришки та комірок касети і, відповідно, за поверненням кришки в початкове положення, яке здійснюється вручну. Подача корму в комірки касети у запропонованому пристрої здійснюється за рахунок переміщення заслінки, що виключає можливість розсипання корму з комірок кришки, яке можливе в прототипі, бо в ньому кришка переміщується разом з насипанням в її отвори корму. В запропонованому пристрої передбачається набір змінних кришок, що забезпечують однократну подачу потрібної кількості корму для кожного відповідного годування, що дозволяє одноразово давати відмінні від початкової (збільшені у 7-8 разів) порції корму при наступних годуваннях ентомофага, яке необхідне для його повноцінного розвитку. При цьому необхідні порції корму для відповідного годування забезпечуються певним фіксованим об'ємом комірок, які утворюються отворами кришки і поверхнею рухомої заслінки в її положенні "закрито", тобто початкове положення. Потрібна кількість корму для кожного годування забезпечується при тих же загальних розмірах кришки зміною об'єму камер, створених отворами кришки і поверхнею заслінки, при цьому величина цього об'єму регулюється зміною діаметру отворів кришки або її товщиною. Таким чином, одноразова подача корму різної кількості у процесі розвитку ентомофага, що забезпечується запропонованим пристроєм, дозволяє різко скоротити трудовитрати при промисловому розведенні ентомофагів. На фіг. 1 зображено запропонований пристрій, вигляд спереду, поперечний розріз, на фіг. 2 - його вигляд зверху, а на фіг. 3 - вигляд по А на фіг. 1. До складу запропонованого пристрою (фіг. 1) входять коміркова касета 1, кришка 2, заслінка 3, пружина 4, упори 5, гвинти 6. Коміркова касета 1 являє собою пластину з отворами наскрізь, закриту знизу дном 7 з дрібнокомірковою сіткою 8. В кутах пластини виконано різьбові отвори, а на бокових поверхнях закріплені напрямні 9. Кришка 2, заслінка 3 і дно 7 виконані у вигляді пластин з отворами наскрізь. Отвори кришки 2 розташовані совісно з отворами коміркової касети, а отвори заслінки 3 розміщені над проміжками між отворами коміркової касети 1. Отвори кришки 2 з верхньою поверхнею заслінки 3 утворюють комірки, об'єм яких розраховано на кількість корму (яєць фітофага), що необхідно для одноразового годування личинок ентомофага. В комплект пристрою входить декілька кришок в залежності від кількості годувань (наприклад, для золотоочки їх три), які утворюють з поверхнею заслінки об'єм, розрахований на різну кількість корму, необхідну для кожного годування. Об'єм цих комірок може бути змінений як за рахунок збільшення товщини кришки, так і за рахунок збільшення розмірів отвору у ній. При цьому діаметр отворів заслінки повинен бути не менше діаметра отворів на кришках, але не більше відстані між комірками коміркової касети. Упори 5 призначені для встановлення кришки 2, а також є обмежувачами заслінки 3 і фіксують положення заслінки "відкрито", при якому отвори кришки і заслінки суміщуються, і "закрито", при якому отвори заслінки 3 розміщені над проміжками між комірками касети 1. В заслінці 3 виконані пази для переміщення її відносно упорів 5. Пружина 4 призначена для повернення заслінки 3 в початкове положення. При необхідності повної автоматизації процесу годування личинок заслінка 3 може бути приєднана до серцевини електромагніту. Гвинти 6 призначені для кріплення дна 7 з сіткою 8 і виконують роль ніжок пристрою. Працює пристрій таким чином. Корм (яйца сітотроги) засипають у комірки кришки 2. За допомогою поролонової щітки надлишок яєць, які попали на кришку 2, збирають і використовують при повторних годуваннях або для годівлі личинок у другому такому ж пристрої, яких при промисловому розведенні ентомофагів може бути багато. Потім пересувають заслінку 3 до упорів 5. При цьому отвори заслінки 3 стають совісними з отворами кришки 2 і комірками коміркової касети 1, і необхідна кількість корму просипається у комірки касети 1. Після цього заслінку 3 відпускають, і вона пружиною 4 повертається в початкове положення. Через визначений термін часу (для золотоочки через 5 днів) здійснюють повторне годування. Для цього відвертають упори 5 і встановлюють другу кришку з отворами, розрахованими на збільшену (для золотоочки у сім разів) кількість корму. При цьому комірки коміркової касети закриті заслінкою 3. Потім завертають упори 5, здійснюють подачу корму так, як і при першому годуванні. Аналогічним чином виконують і наступні годівлі личинок. Таким чином, запропонований пристрій дозволяє здійснювати точну і швидку подачу будьякої необхідної для даного годування кількості корму в комірки касети і забезпечує повне і своєчасне їх закриття. 2 30842 Джерела інформації: 1. Бегляров Г.А. и др. Методические указания по массовому разведению и испытанию зффективности златоглазки обыкновенной, 1972. – С. 24. 2. Монастырский А.Л., Горбатовский В.Р. Массовое разведение насекомых для биологической защиты растений. - М.: ВО "Агропромиздат", 1991 прототип. Фіг. 1 Фіг. 2 3 30842 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
