Спосіб виготовлення керамічної цегли-сирцю

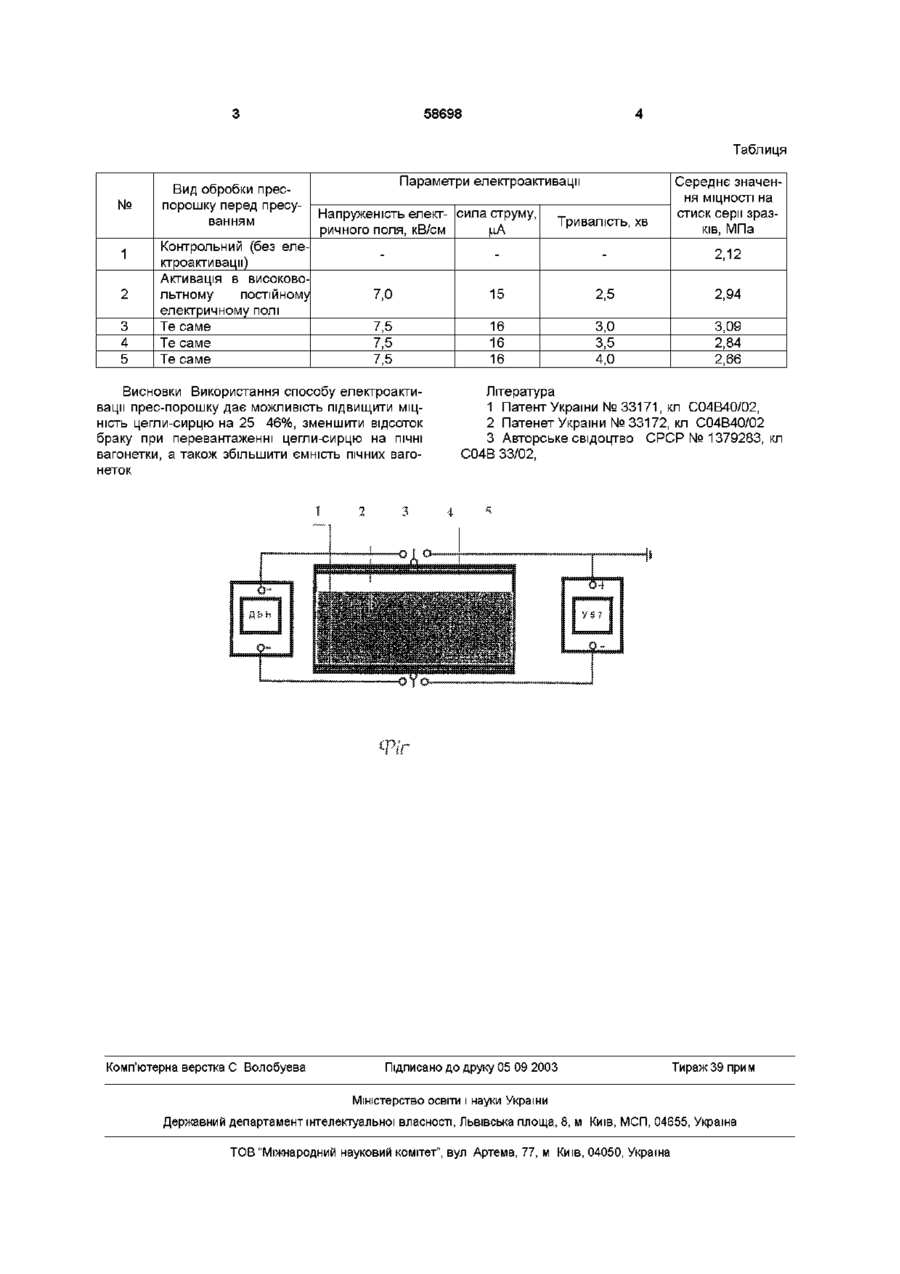

Спосіб виготовлення керамічної цегли-сирцю, що включає приготування прес-порошку, активацію в електростатичному високовольтному полі і формування способом напівсухого пресування, який відрізняється тим, що перед формуванням виробів прес-порошок оброблюється в електричному полі протягом 2,5 3 хвилин з наступними параметрами напруженість електричного поля 5 7,5кВ/см сила струму 10 20цА вання, при використанні матеріалів, які застосовуються для виготовлення керамічної цегли Зазначена мета досягається тим, що ВІДПОВІДНО до способу приготовления керамічної цеглисирцю, що включає виготовлення прес-порошку, активацію в електростатичному високовольтному полі і формування керамічної цегли-сирцю способом напівсухого пресування, прес-порошок перед подаванням на прес піддається електроактивацм в постійному електричному полі з негативним контактним електродом Схему установки для електроактивацм наведено на фіг Приклад " /стають прес-порошок із глини та ВІДХОДІВ вуглезбагачення у співвідношенні 70% 30%, ВІДПОВІДНО Вологість прес-порошку становить 9 1 1 % Виготовлений прес-порошок обробляється в постійному електричному полі з наступними параметрами напруженість електричного поля - 5 7,5кВ/см, сила струму -10 20цА Обробка проводиться перед пресуванням Тривалість обробки 2 5 3 хвилини Виготовляють зразки у формі циліндру діаметром 0,05 м і висотою 0,06 м Випробування на МІЦНІСТЬ при стиску проводилось відразу після пресування зразків Результати випробувань представлено втабл Фіг Схема установки для електроактивацм дисперсних компонентів будівельних матеріалів та виробів 1,5- електроди, 2 - прес-порошок, 3 - перемикач, 4 - повітряний зазор ДВН - джерело високої напруги 00 о> (О 00 ю 58698 Таблиця № 1 2 3 4 5 Вид обробки преспорошку перед пресуванням Контрольний (без електроактивацм) Активація в високовольтному постійному електричному полі Те саме Те саме Те саме Параметри електроактивацм ня МІЦНОСТІ на Напруженість елект- сила струму, ричного поля, кВ/см цА Тривалість, хв стиск серії зразків, МПа 2,12 7,0 15 2,5 2,94 7,5 7,5 7,5 16 16 16 3,0 3,5 4,0 3,09 2,84 2,66 Висновки Використання способу електроактивацм прес-порошку дає можливість підвищити МІЦНІСТЬ цегли-сирцю на 25 46%, зменшити відсоток браку при перевантаженні цегли-сирцю на ПІЧНІ вагонетки, а також збільшити ємність пічних вагонеток Комп'ютерна верстка С Волобуева Середнє значен Література 1 Патент України №33171, кл С04В40/02, 2 Патенет України №33172, кл С04В40/02 3 Авторське свідоцтво СРСР № 1379283, кл С04В 33/02, Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
