Спосіб “сухого” мурування малоповерхових будинків з керамічної цегли та фасонна цеглина для здійснення способу (варіанти)

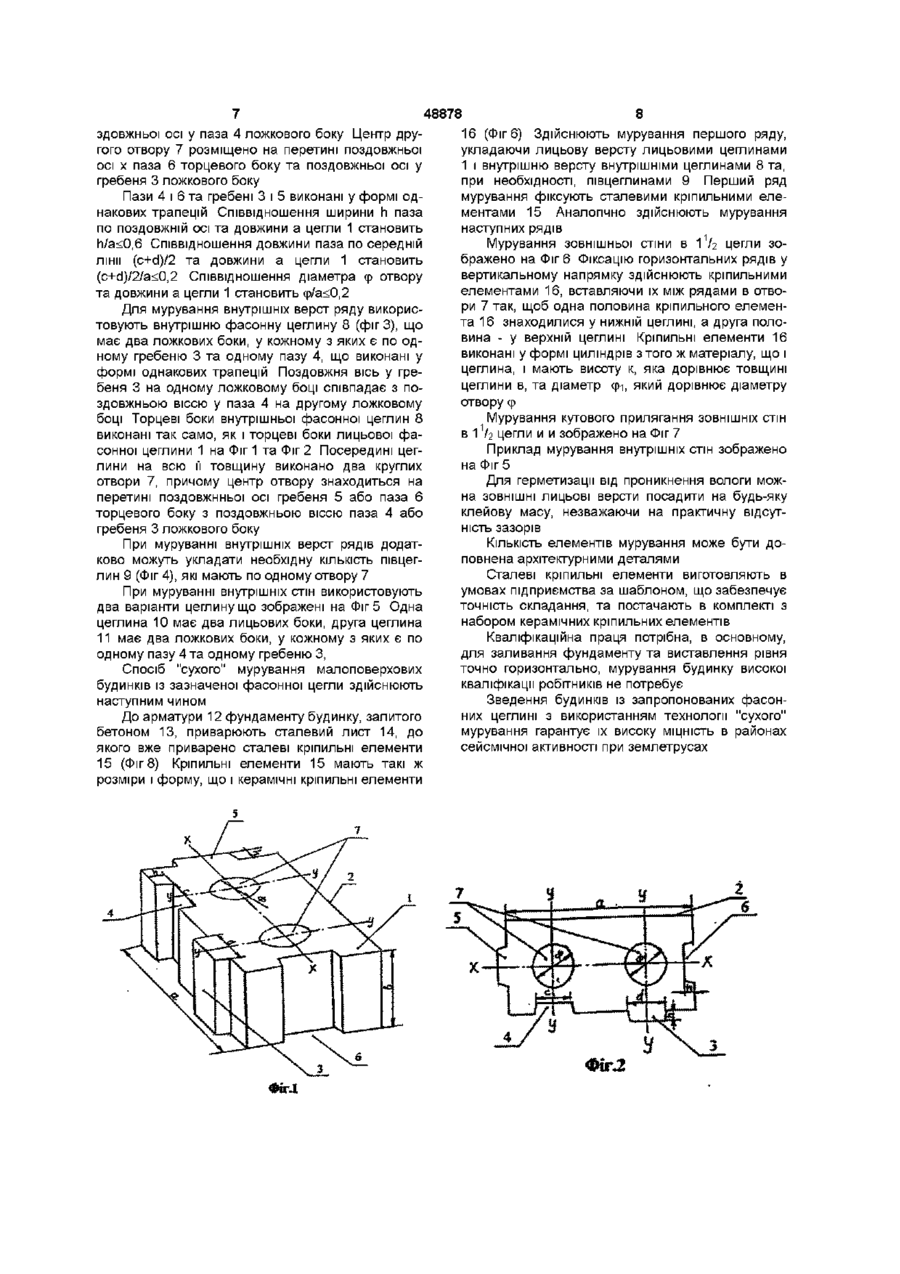

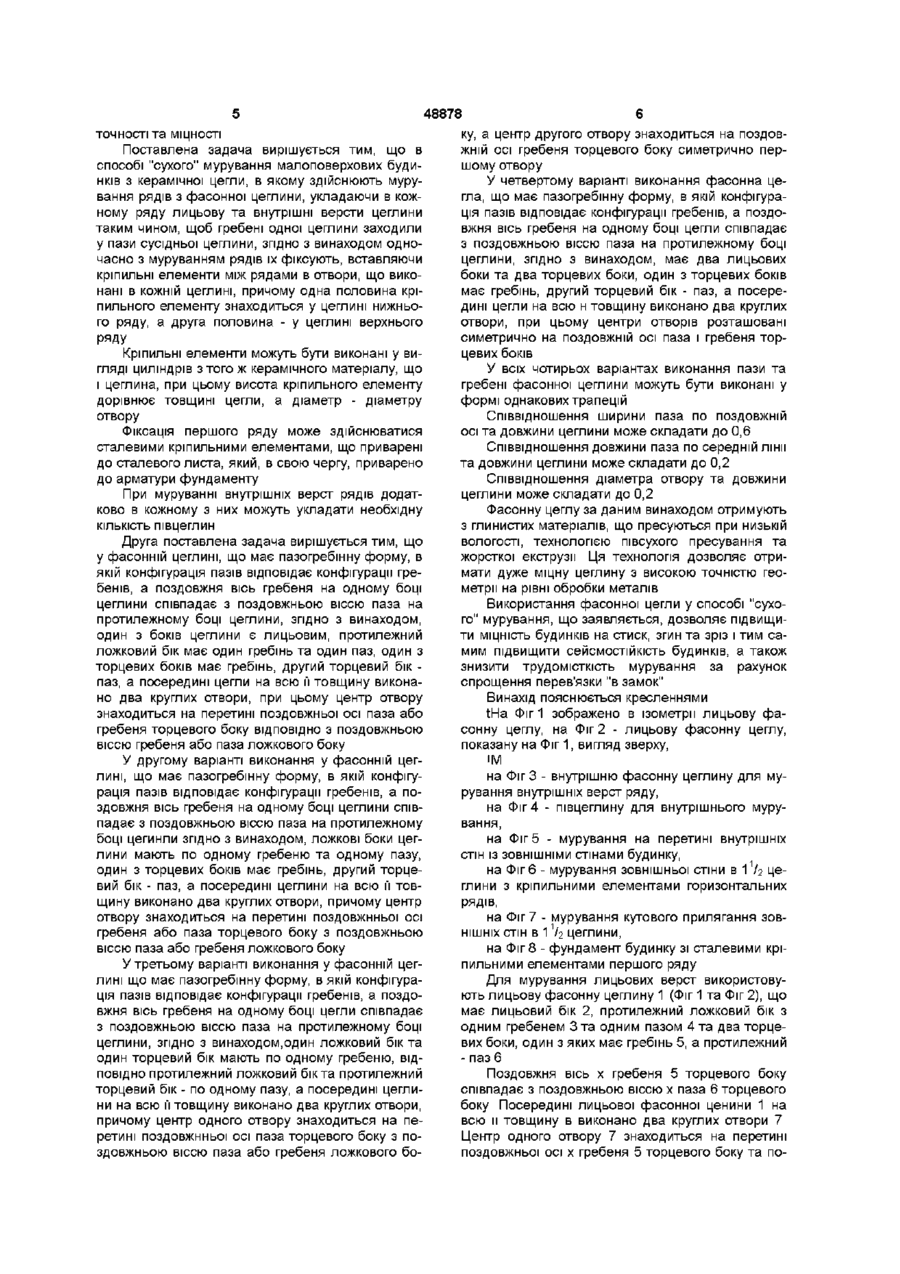

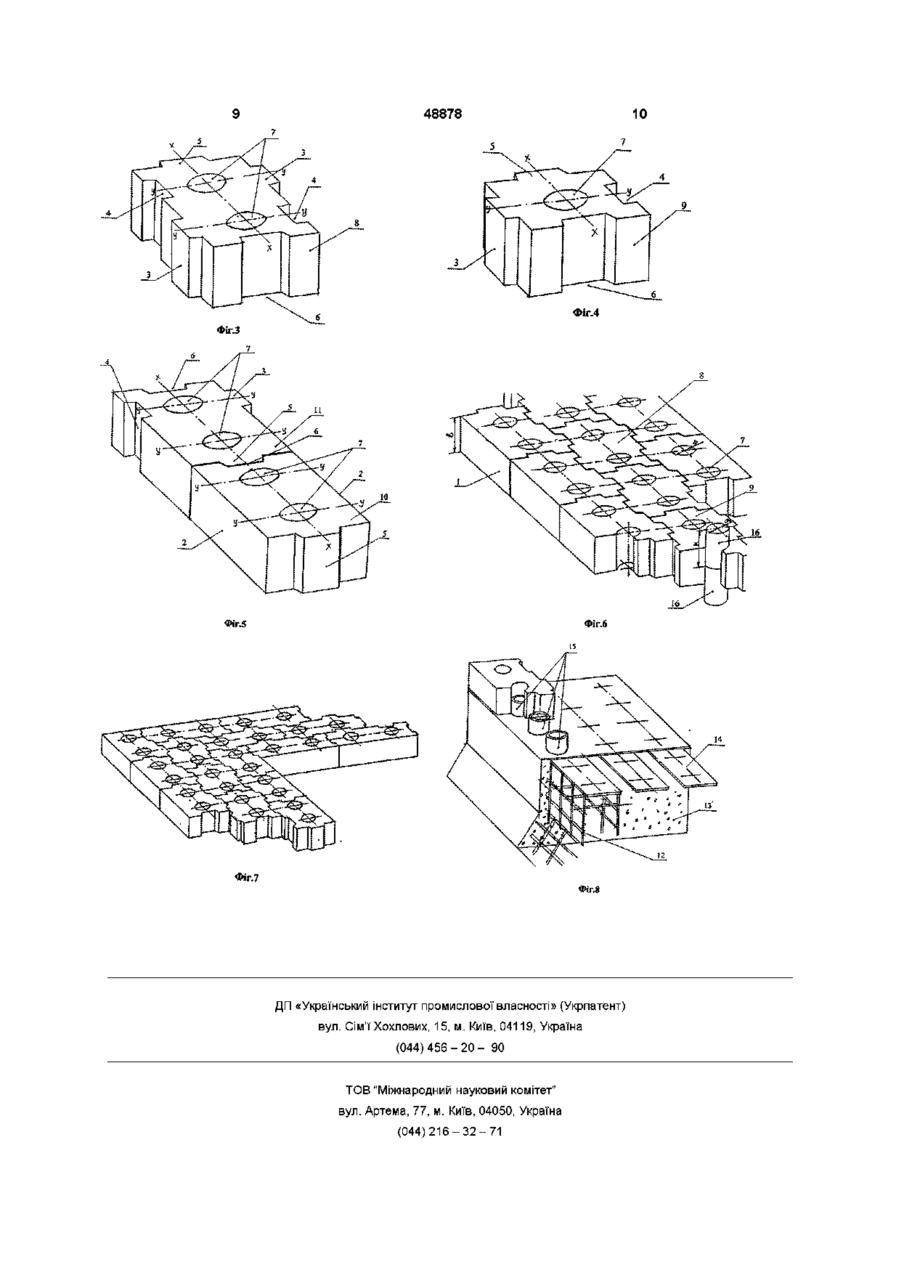

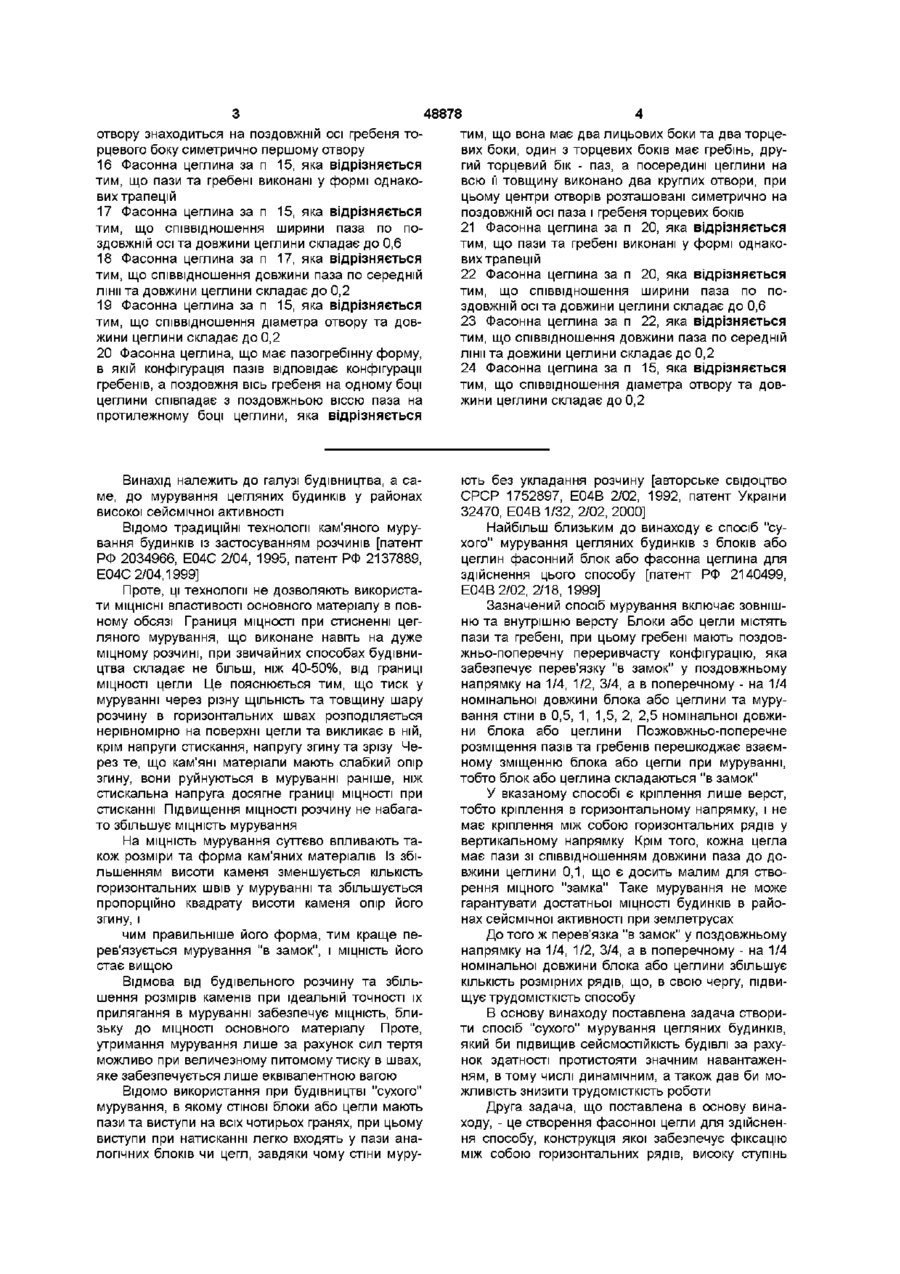

1 Спосіб "сухого" мурування малоповерхових будинків з керамічної цегли, в якому здійснюють мурування рядів з фасонної цеглини, укладаючи в кожному ряду лицьову та внутрішні версти цегли таким чином, щоб гребені одної цеглини заходили у пази сусідньої цеглини, який відрізняється тим, що одночасно з муруванням рядів їх фіксують, вставляючи кріпильні елементи між рядами в отвори, що виконані в кожній цеглині, причому одна половина кріпильного елемента знаходиться у цеглині нижнього ряду, а друга половина - у цеглині вищого ряду 2 Спосіб за п 1, який відрізняється тим, що кріпильні елементи виконані у вигляді циліндрів з того ж керамічного матеріалу, що і цегла, при цьому висота кріпильного елемента дорівнює товщині цеглини, а діаметр - діаметру отвору 3 Спосіб за п 1, який відрізняється тим, що фіксацію першого ряду здійснюють сталевими кріпильними елементами, що приварені до сталевого листа, привареного до арматури фундаменту 4 Спосіб за п 1, який відрізняється тим, що при муруванні внутрішніх верст ряду додатково укладають необхідну КІЛЬКІСТЬ півцеглин 5 Фасонна цеглина, що має пазогребінну форму, в якій конфігурація пазів відповідає конфігурації гребенів, а поздовжня вісь гребеня на одному боці цеглини співпадає з поздовжньою віссю паза на протилежному боці цеглини, яка відрізняється тим, що один з боків цеглини є лицьовим, протилежний ложковий бік має один гребінь та один паз, один з торцевих боків має гребінь, другий торцевий бік - паз, а посередині цеглини на всю її товщину виконано два круглих отвори, при цьому центр отвору знаходиться на перетині поздовжньої осі паза або гребеня торцевого боку ВІДПОВІДНО з поздовжньою віссю гребеня або паза ложкового боку 6 Фасонна цеглина за п 5, яка відрізняється тим, що пази та гребені виконані у формі однакових трапецій 7 Фасонна цеглина за п 5, яка відрізняється тим, що співвідношення ширини паза по поздовжній осі та довжини цеглини складає до 0,6 8 Фасонна цеглина за п 7, яка відрізняється тим, що співвідношення довжини паза по середній лінії та довжини цеглини складає до 0,2 9 Фасонна цеглина за п 5, яка відрізняється тим, що співвідношення діаметра отвору та довжини цеглини складає до 0,2 10 Фасонна цеглина, що має пазогребінну форму, в якій конфігурація пазів відповідає конфігурації гребенів, а поздовжня вісь гребеня на одному боці цеглини співпадає з поздовжньою віссю паза на протилежному боці цеглини, яка відрізняється тим, що кожний ложковий бік цеглини має по одному гребеню та одному пазу, один з торцевих боків має гребінь, другий торцевий бік - паз, а посередині цеглини на всю її товщину виконано два круглих отвори, причому центр отвору знаходиться на перетині поздовжньої осі гребеня або паза торцевого боку ВІДПОВІДНО з поздовжньою віссю паза або гребеня ложкового боку 11 Фасонна цеглина за п 10, яка відрізняється тим, що пази та гребені виконані у формі однакових трапецій 12 Фасонна цеглина за п 10, яка відрізняється тим, що співвідношення ширини паза по поздовжній осі та довжини цеглини складає до 0,6 13 Фасонна цеглина за п 12, яка відрізняється тим, що співвідношення довжини паза по середній лінії та довжини цеглини складає до 0,2 14 Фасонна цеглина за п 10, яка відрізняється тим, що співвідношення діаметра отвору та довжини цеглини складає до 0,2 15 Фасонна цеглина, що має пазогребінну форму, в якій конфігурація пазів відповідає конфігурації гребенів, а поздовжня вісь гребеня на одному боці цеглини співпадає з поздовжньою віссю паза на протилежному боці цеглини, яка відрізняється тим, що один ложковий бік та один торцевий бік мають по одному гребеню, ВІДПОВІДНО протилежний ложковий бік та протилежний торцевий бік - по одному пазу, а посередині цеглини на всю и товщину виконано два круглих отвори, причому центр одного отвору знаходиться на перетині поздовжньої осі паза торцевого боку з поздовжньою віссю паза або гребеня ложкового боку, а центр другого 00 1^ 00 00 48878 отвору знаходиться на поздовжній осі гребеня торцевого боку симетрично першому отвору 16 Фасонна цеглина за п 15, яка відрізняється тим, що пази та гребені виконані у формі однакових трапецій 17 Фасонна цеглина за п 15, яка відрізняється тим, що співвідношення ширини паза по поздовжній осі та довжини цеглини складає до 0,6 18 Фасонна цеглина за п 17, яка відрізняється тим, що співвідношення довжини паза по середній лінії та довжини цеглини складає до 0,2 19 Фасонна цеглина за п 15, яка відрізняється тим, що співвідношення діаметра отвору та довжини цеглини складає до 0,2 20 Фасонна цеглина, що має пазогребінну форму, в якій конфігурація пазів відповідає конфігурації гребенів, а поздовжня вісь гребеня на одному боці цеглини співпадає з поздовжньою віссю паза на протилежному боці цеглини, яка відрізняється тим, що вона має два лицьових боки та два торцевих боки, один з торцевих боків має гребінь, другий торцевий бік - паз, а посередині цеглини на всю її товщину виконано два круглих отвори, при цьому центри отворів розташовані симетрично на поздовжній осі паза і гребеня торцевих боків 21 Фасонна цеглина за п 20, яка відрізняється тим, що пази та гребені виконані у формі однакових трапецій 22 Фасонна цеглина за п 20, яка відрізняється тим, що співвідношення ширини паза по поздовжній осі та довжини цеглини складає до 0,6 23 Фасонна цеглина за п 22, яка відрізняється тим, що співвідношення довжини паза по середній лінії та довжини цеглини складає до 0,2 24 Фасонна цеглина за п 15, яка відрізняється тим, що співвідношення діаметра отвору та довжини цеглини складає до 0,2 Винахід належить до галузі будівництва, а саме, до мурування цегляних будинків у районах високої сейсмічної активності Відомо традиційні технології кам'яного мурування будинків із застосуванням розчинів [патент РФ 2034966, Е04С 2/04, 1995, патент РФ 2137889, Е04С 2/04,1999] Проте, ці технології не дозволяють використати МІЦНІСНІ властивості основного матеріалу в повному обсязі Границя МІЦНОСТІ при стисненні цегляного мурування, що виконане навіть на дуже міцному розчині, при звичайних способах будівництва складає не більш, ніж 40-50%, від границі МІЦНОСТІ цегли Це пояснюється тим, що тиск у муруванні через різну ЩІЛЬНІСТЬ та товщину шару розчину в горизонтальних швах розподіляється нерівномірно на поверхні цегли та викликає в ній, крім напруги стискання, напругу згину та зрізу Через те, що кам'яні матеріали мають слабкий опір згину, вони руйнуються в муруванні раніше, ніж стискальна напруга досягне границі МІЦНОСТІ при стисканні Підвищення МІЦНОСТІ розчину не набагато збільшує МІЦНІСТЬ мурування ють без укладання розчину [авторське свідоцтво СРСР 1752897, Е04В 2/02, 1992, патент України 32470, Е04В 1/32, 2/02, 2000] Найбільш близьким до винаходу є спосіб "сухого" мурування цегляних будинків з блоків або цеглин фасонний блок або фасонна цеглина для здійснення цього способу [патент РФ 2140499, Е04В2/02, 2/18, 1999] Зазначений спосіб мурування включає зовнішню та внутрішню версту Блоки або цегли містять пази та гребені, при цьому гребені мають поздовжньо-поперечну переривчасту конфігурацію, яка забезпечує перев'язку "в замок" у поздовжньому напрямку на 1/4, 1/2, 3/4, а в поперечному - на 1/4 номінальної довжини блока або цеглини та мурування стіни в 0,5, 1, 1,5, 2, 2,5 номінальної довжини блока або цеглини Позжовжньо-поперечне розміщення пазів та гребенів перешкоджає взаємному зміщенню блока або цегли при муруванні, тобто блок або цеглина складаються "в замок" У вказаному способі є кріплення лише верст, тобто кріплення в горизонтальному напрямку, і не має кріплення між собою горизонтальних рядів у вертикальному напрямку Крім того, кожна цегла має пази зі співвідношенням довжини паза до довжини цеглини 0,1, що є досить малим для створення міцного "замка" Таке мурування не може гарантувати достатньої МІЦНОСТІ будинків в районах сейсмічної активності при землетрусах До того ж перев'язка "в замок" у поздовжньому напрямку на 1/4, 1/2, 3/4, а в поперечному - на 1/4 номінальної довжини блока або цеглини збільшує КІЛЬКІСТЬ розмірних рядів, що, в свою чергу, підвищує трудомісткість способу В основу винаходу поставлена задача створити спосіб "сухого" мурування цегляних будинків, який би підвищив сейсмостійкість будівлі за рахунок здатності протистояти значним навантаженням, в тому числі динамічним, а також дав би можливість знизити трудомісткість роботи Друга задача, що поставлена в основу винаходу, - це створення фасонної цегли для здійснення способу, конструкція якої забезпечує фіксацію між собою горизонтальних рядів, високу ступінь На МІЦНІСТЬ мурування суттєво впливають також розміри та форма кам'яних матеріалів Із збільшенням висоти каменя зменшується КІЛЬКІСТЬ горизонтальних швів у муруванні та збільшується пропорційно квадрату висоти каменя опір його згину, і чим правильніше його форма, тим краще перев'язується мурування "в замок", і МІЦНІСТЬ ЙОГО стає вищою Відмова від будівельного розчину та збільшення розмірів каменів при ідеальній точності їх прилягання в муруванні забезпечує МІЦНІСТЬ, близьку до МІЦНОСТІ основного матеріалу Проте, утримання мурування лише за рахунок сил тертя можливо при величезному питомому тиску в швах, яке забезпечується лише еквівалентною вагою Відомо використання при будівництві "сухого" мурування, в якому СТІНОВІ блоки або цегли мають пази та виступи на всіх чотирьох гранях, при цьому виступи при натисканні легко входять у пази аналогічних блоків чи цегл, завдяки чому стіни муру 48878 точності та МІЦНОСТІ Поставлена задача вирішується тим, що в способі "сухого" мурування малоповерхових будинків з керамічної цегли, в якому здійснюють мурування рядів з фасонної цеглини, укладаючи в кожному ряду лицьову та внутрішні версти цеглини таким чином, щоб гребені одної цеглини заходили у пази сусідньої цеглини, згідно з винаходом одночасно з муруванням рядів їх фіксують, вставляючи кріпильні елементи між рядами в отвори, що виконані в кожній цеглині, причому одна половина кріпильного елементу знаходиться у цеглині нижнього ряду, а друга половина - у цеглині верхнього ряду Кріпильні елементи можуть бути виконані у вигляді циліндрів з того ж керамічного матеріалу, що і цеглина, при цьому висота кріпильного елементу дорівнює товщині цегли, а діаметр - діаметру отвору Фіксація першого ряду може здійснюватися сталевими кріпильними елементами, що приварені до сталевого листа, який, в свою чергу, приварено до арматури фундаменту При муруванні внутрішніх верст рядів додатково в кожному з них можуть укладати необхідну КІЛЬКІСТЬ ПІВЦЄГЛИН Друга поставлена задача вирішується тим, що у фасонній цеглині, що має пазогребінну форму, в якій конфігурація пазів відповідає конфігурації гребенів, а поздовжня вісь гребеня на одному боці цеглини співпадає з поздовжньою віссю паза на протилежному боці цеглини, згідно з винаходом, один з боків цеглини є лицьовим, протилежний ложковий бік має один гребінь та один паз, один з торцевих боків має гребінь, другий торцевий бік паз, а посередині цегли на всю її товщину виконано два круглих отвори, при цьому центр отвору знаходиться на перетині поздовжньої осі паза або гребеня торцевого боку ВІДПОВІДНО з поздовжньою віссю гребеня або паза ложкового боку У другому варіанті виконання у фасонній цеглині, що має пазогребінну форму, в якій конфігурація пазів відповідає конфігурації гребенів, а поздовжня вісь гребеня на одному боці цеглини співпадає з поздовжньою віссю паза на протилежному боці цегинли згідно з винаходом, ложкові боки цеглини мають по одному гребеню та одному пазу, один з торцевих боків має гребінь, другий торцевий бік - паз, а посередині цеглини на всю її товщину виконано два круглих отвори, причому центр отвору знаходиться на перетині поздовжнньої осі гребеня або паза торцевого боку з поздовжньою віссю паза або гребеня ложкового боку У третьому варіанті виконання у фасонній цеглині що має пазогребінну форму, в якій конфігурація пазів відповідає конфігурації гребенів, а поздовжня вісь гребеня на одному боці цегли співпадає з поздовжньою віссю паза на протилежному боці цеглини, згідно з винаходом,один ложковий бік та один торцевий бік мають по одному гребеню, ВІДПОВІДНО протилежний ложковий бік та протилежний торцевий бік - по одному пазу, а посередині цеглини на всю її товщину виконано два круглих отвори, причому центр одного отвору знаходиться на перетині поздовжнньої осі паза торцевого боку з поздовжньою віссю паза або гребеня ложкового бо ку, а центр другого отвору знаходиться на поздовжній осі гребеня торцевого боку симетрично першому отвору У четвертому варіанті виконання фасонна цегла, що має пазогребінну форму, в якій конфігурація пазів відповідає конфігурації гребенів, а поздовжня вісь гребеня на одному боці цегли співпадає з поздовжньою віссю паза на протилежному боці цеглини, згідно з винаходом, має два лицьових боки та два торцевих боки, один з торцевих боків має гребінь, другий торцевий бік - паз, а посередині цегли на всю н товщину виконано два круглих отвори, при цьому центри отворів розташовані симетрично на поздовжній осі паза і гребеня торцевих боків У всіх чотирьох варіантах виконання пази та гребені фасонної цеглини можуть бути виконані у формі однакових трапецій Співвідношення ширини паза по поздовжній осі та довжини цеглини може складати до 0,6 Співвідношення довжини паза по середній лінії та довжини цеглини може складати до 0,2 Співвідношення діаметра отвору та довжини цеглини може складати до 0,2 Фасонну цеглу за даним винаходом отримують з глинистих матеріалів, що пресуються при низькій вологості, технологією півсухого пресування та жорсткої екструзії Ця технологія дозволяє отримати дуже міцну цеглину з високою точністю геометри на рівні обробки металів Використання фасонної цегли у способі "сухого" мурування, що заявляється, дозволяє підвищити МІЦНІСТЬ будинків на стиск, згин та зріз і тим самим підвищити сейсмостійкість будинків, а також знизити трудомісткість мурування за рахунок спрощення перев'язки "в замок" Винахід пояснюється кресленнями tHa Фіг 1 зображено в ізометрії лицьову фасонну цеглу, на Фіг 2 - лицьову фасонну цеглу, показану на Фіг 1, вигляд зверху, ІМ на Фіг 3 - внутрішню фасонну цеглину для мурування внутрішніх верст ряду, на Фіг 4 - півцеглину для внутрішнього мурування, на Фіг 5 - мурування на перетині внутрішніх стін із ЗОВНІШНІМИ стінами будинку, на Фіг 6 - мурування зовнішньої стіни в 11/г цеглини з кріпильними елементами горизонтальних рядів, на Фіг 7 - мурування кутового прилягання ЗОВНІШНІХ СТІН в 11/2 цеглини, на Фіг 8 - фундамент будинку зі сталевими кріпильними елементами першого ряду Для мурування лицьових верст використовують лицьову фасонну цеглину 1 (Фіг 1 та Фіг 2), що має лицьовий бік 2, протилежний ложковий бік з одним гребенем 3 та одним пазом 4 та два торцевих боки, один з яких має гребінь 5, а протилежний - паз 6 Поздовжня вісь х гребеня 5 торцевого боку співпадає з поздовжньою віссю х паза 6 торцевого боку Посередині лицьової фасонної ценини 1 на всю и товщину в виконано два круглих отвори 7 Центр одного отвору 7 знаходиться на перетині поздовжньої осі х гребеня 5 торцевого боку та по 48878 здовжньої осі у паза 4 ложкового боку Центр другого отвору 7 розміщено на перетині поздовжньої осі х паза 6 торцевого боку та поздовжньої осі у гребеня 3 ложкового боку Пази 4 і 6 та гребені 3 і 5 виконані у формі однакових трапецій Співвідношення ширини h паза по поздовжній осі та довжини а цегли 1 становить п/а
