Формула / Реферат
Трієр, що включає раму, комірчасту сепаруючу поверхню, жолоб з шнеком та приводи, який відрізняється тим, що сепаруюча поверхня виконана у вигляді прямої багатогранної призми.
Текст

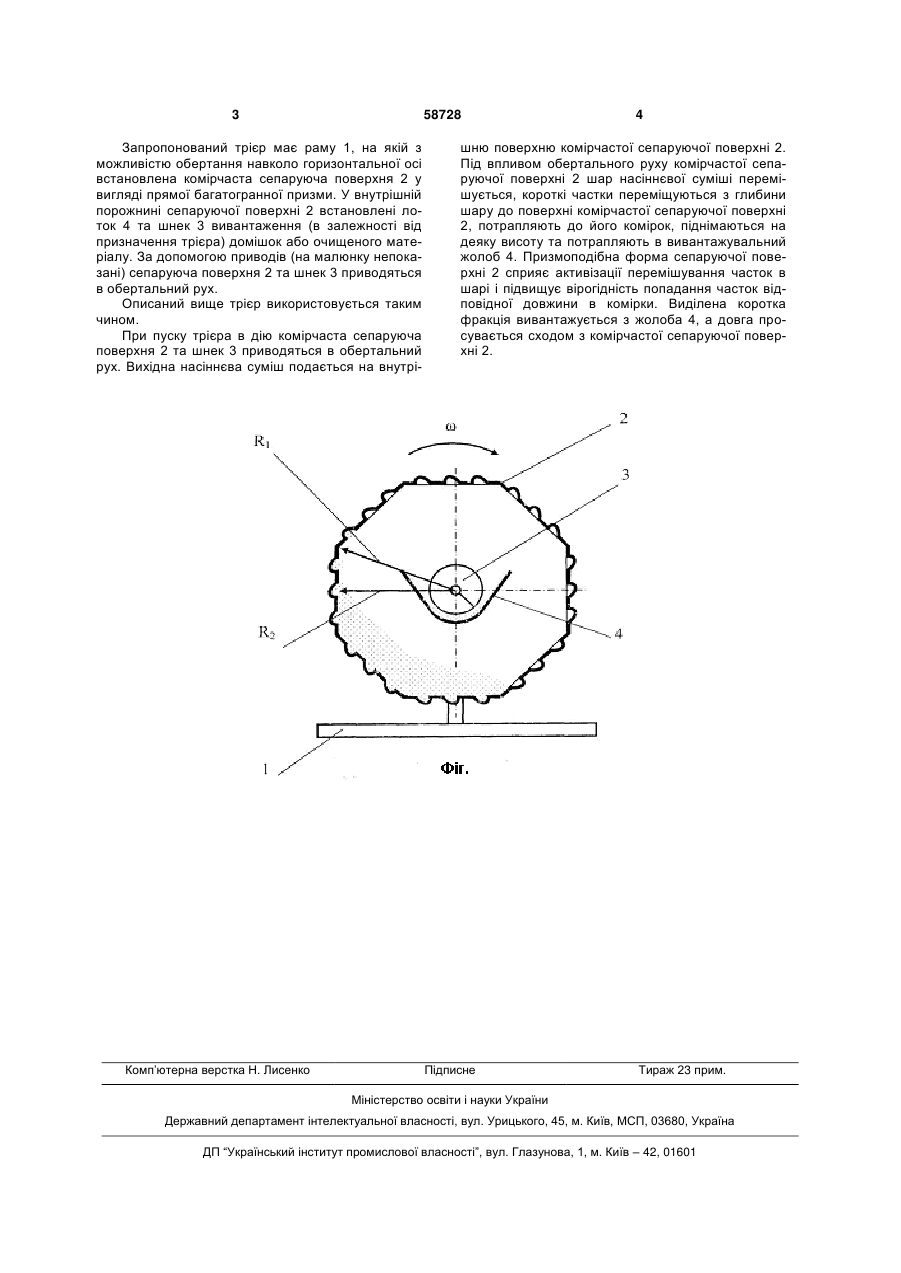

Трієр, що включає раму, комірчасту сепаруючу поверхню, жолоб з шнеком та приводи, який відрізняється тим, що сепаруюча поверхня виконана у вигляді прямої багатогранної призми. (19) (21) u201011063 (22) 14.09.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ 3 58728 Запропонований трієр має раму 1, на якій з можливістю обертання навколо горизонтальної осі встановлена комірчаста сепаруюча поверхня 2 у вигляді прямої багатогранної призми. У внутрішній порожнині сепаруючої поверхні 2 встановлені лоток 4 та шнек 3 вивантаження (в залежності від призначення трієра) домішок або очищеного матеріалу. За допомогою приводів (на малюнку непоказані) сепаруюча поверхня 2 та шнек 3 приводяться в обертальний рух. Описаний вище трієр використовується таким чином. При пуску трієра в дію комірчаста сепаруюча поверхня 2 та шнек 3 приводяться в обертальний рух. Вихідна насіннєва суміш подається на внутрі Комп’ютерна верстка Н. Лиcенко 4 шню поверхню комірчастої сепаруючої поверхні 2. Під впливом обертального руху комірчастої сепаруючої поверхні 2 шар насіннєвої суміші перемішується, короткі частки переміщуються з глибини шару до поверхні комірчастої сепаруючої поверхні 2, потрапляють до його комірок, піднімаються на деяку висоту та потрапляють в вивантажувальний жолоб 4. Призмоподібна форма сепаруючої поверхні 2 сприяє активізації перемішування часток в шарі і підвищує вірогідність попадання часток відповідної довжини в комірки. Виділена коротка фракція вивантажується з жолоба 4, а довга просувається сходом з комірчастої сепаруючої поверхні 2. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTrier
Автори англійськоюMaliuta Serhii Ivanovych
Назва патенту російськоюТриер
Автори російськоюМалюта Сергей Иванович
МПК / Мітки
МПК: B07B 1/08
Мітки: трієр
