Проміжний привід стрічкового конвеєра в.тищенка

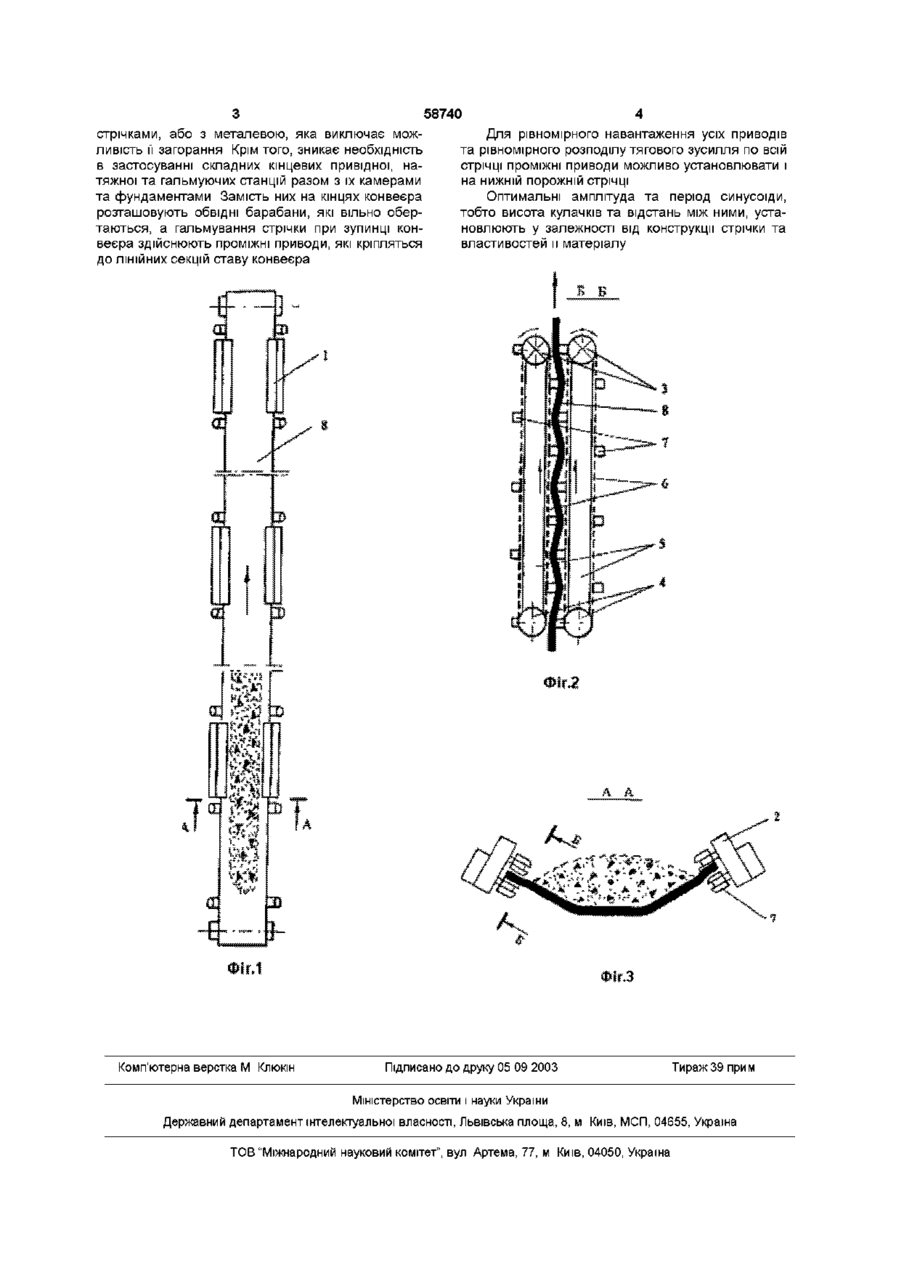

Проміжний привід стрічкового конвеєра, що містить привідну та натяжну зірочки, нескінченно замкнутий привідний елемент, який відрізняється тим, що нескінченно замкнутий привідний елемент виконаний у вигляді траків з кулачками, між якими затиснул краї стрічки у формі багатоперюдичної синусоїди Винахід належить до непреривного конвеєрного транспорту сипучих матеріалів, зокрема до багато привідних стрічкових конвеєрів переважно для гірничої промисловості Відомий проміжний привід стрічкового конвеєра, що містить привідну та натяжну зірочки з нескінченно замкнутим привідним елементом (Авт свид СССР, №456914, опубл Бюл №2/75 г) Недоліками відомого проміжного приводу стрічкових конвеєрів є необхідність застосування в стрічковому конвеєрі кінцевих привідної та натяжної головок з камерами та фундаментами, небезпека займання стрічки в разі втрати зчеплення привідного барабану зі стрічкою, необхідність центрування стрічки та обладнання її гальмовим пристроєм, складні умови монтування та обслуговування приводів, наявність проміжних пересипів В основу винаходу поставлена задача створити такий проміжний привід стрічкового конвеєра, в якому завдяки новій конструкції зачеплення стрічки конвеєра з приводом досягається надійне безпробуксовне зчеплення з краями стрічки, рівномірне і значно менше тягове зусилля по довжині стрічки, позбавлення від привідної та натяжної головок разом з гальмовим пристроєм та камер з фундаментами, самоцентрування стрічки приводами, безпечність відносно загорання стрічки, прості умови монтування та обслуговування приводів, позбавлення від пересипів завдяки необмеженій довжині конвеєра багатоперюдичної синусоїди, що дозволяє досягти надійного безпробуксовного зчеплення, значно зменшити тягове зусилля по довжині стрічки, а також забезпечується безпечність відносно загорання стрічки На фіг 1 наведено стрічковий конвеєр з можливим розташуванням проміжних приводів по його довжині, на фіг 2 наведена конструктивна схема проміжного привода стрічкового конвеєра з затиснутою стрічкою, на фіг 3 наведено перетин вантажної стрічки конвеєра та сполучення з нею проміжного привода Привід 1 складається з редуктора 2, на якому розташовані привідні 3 та натяжні 4 зірочки, навколо яких, спираючись на корпуси 5, обертаються траки 6 з кулачками 7, які входять в проміжки між собою так, що затиснутий між ними край стрічки 8 за рахунок пружної деформації набуває форму багатоперюдної синусоїди, утворюючи разом лінійне кулачкове зчеплення Проміжний привід 1, установлений у будь якому МІСЦІ по довжині конвеєра, траками 6, які обертаються навколо привідних 3 та натяжних 4 зірочок в одному напрямку ближніми сторонами та спираються на корпуси 5, тягне затиснуту кулачками 7 до траків стрічку 8 Необхідне тягове зусилля на стрічці конвеєра створюється під час обертів траків завдяки взаємному зчепленню кулачків обох траків, які затискують край стрічки так, що за рахунок и пружної деформації вона набуває форму багатоперюдної синусоїди, утворюючи разом лінійне кулачкове зчеплення, яке виключає пробуксовку траків відносно стрічки, та її загорання Поставлена задача вирішується тим, що у проміжному приводі стрічкового конвеєра, що містить привідну та натяжну зірочки, нескінченно замкнутий привідний елемент, згідно винаходу між траками з кулачками затиснул краї стрічки у формі Проміжний привід може бути застосованим з серійними резинотканевою та резинотросиковою 1 00 ю 58740 стрічками, або з металевою, яка виключає можливість її загорання Крім того, зникає необхідність в застосуванні складних кінцевих привідної, натяжної та гальмуючих станцій разом з їх камерами та фундаментами Замість них на кінцях конвеєра розташовують обвідні барабани, які вільно обертаються, а гальмування стрічки при зупинці конвеєра здійснюють проміжні приводи, які кріпляться до ЛІНІЙНИХ секцій ставу конвеєра Комп'ютерна верстка М Клюкш Для рівномірного навантаження усіх приводів та рівномірного розподілу тягового зусилля по всій стрічці проміжні приводи можливо установлювати і на нижній порожній стрічці Оптимальні амплітуда та період синусоїди, тобто висота кулачків та відстань між ними, установлюють у залежності від конструкції стрічки та властивостей и матеріалу Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
