Двобарабанний привід стрічкового конвеєра

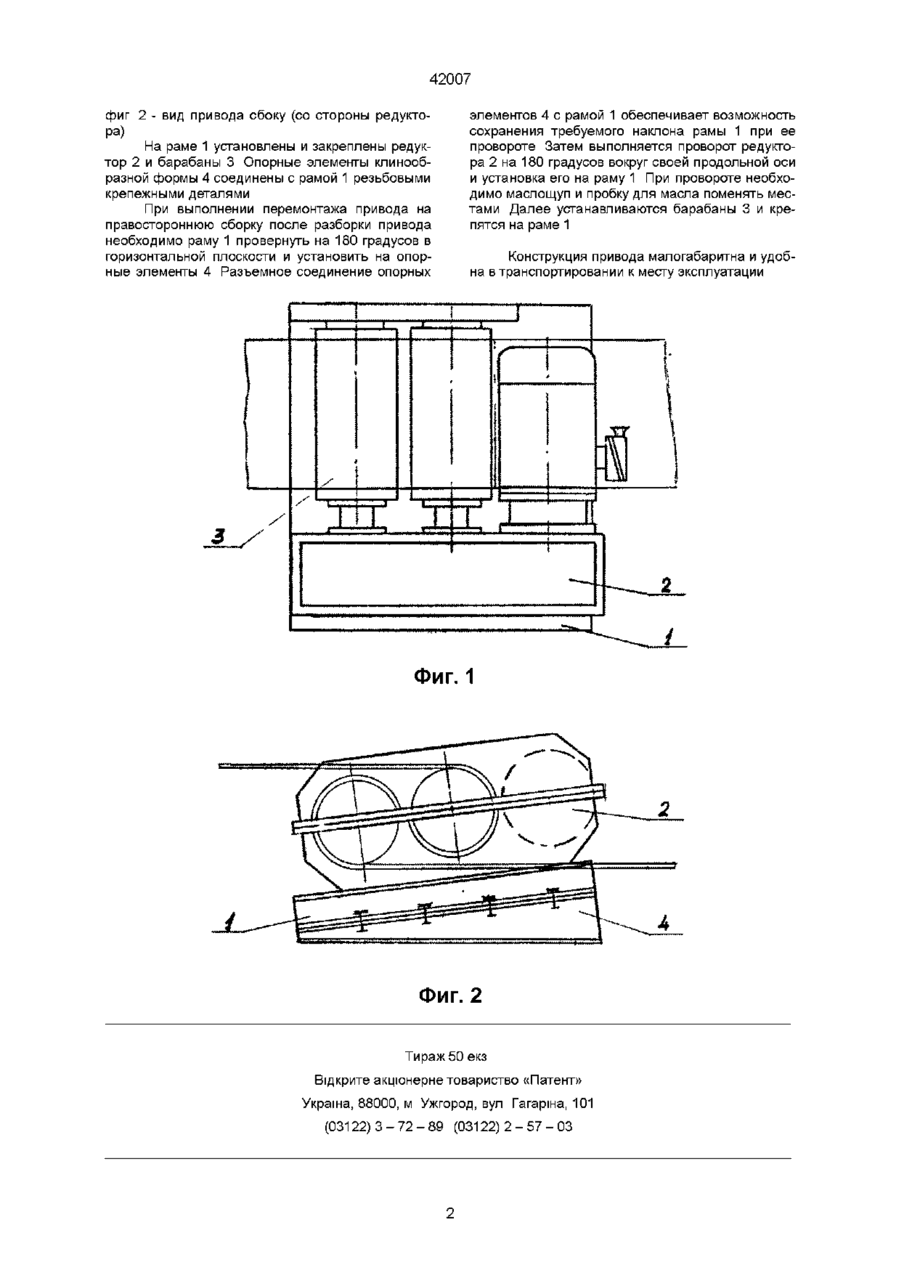

Двухбарабанный привод ленточного конвейера, включающий раму, барабаны, редуктор с двумя односторонне расположенными выходными валами, отличающийся тем, что рама снабжена отъемными опорными элементами клинообразной формы, а корпус редуктора выполнен симметричным относительно плоскости разъема Изобретение относится к технике транспортирования ленточными конвейерами, в частности, конвейерами для подземных выработок угольных шахт, приводные барабаны которых имеют кинематическую связь Наиболее близким по технической сущности решением является привод серийно изготавливаемого ленточного конвейера 1Л100У Привод включает раму, барабаны, редуктор с двумя односторонне расположенными выходными валами При этом редуктор имеет наклонный разъем по отношению к опорной поверхности Наклонный разъем создает смещение осей валов по вертикали достаточное для обеспечения зазоров между лентой огибающей барабаны и ее набегающей и сбегающей ветвями без отклоняющих роликов [1] Недостатком конструкции описанного привода является невозможность осуществления разносторонних (лево- и правосторонней) сборок на месте эксплуатации без переборки редуктора Обеспечение указанных сборок требует ГОСТ 28628-90 "Конвейеры шахтные ленточные Общие технические условия" Задачей изобретения является создание двухбарабанного привода ленточного конвейера путем выполнения определенной формы рамы и корпуса редуктора в результате чего достигается возможность как правосторонней, так и левосторонней его сборки на месте эксплуатации (приспосабливаемость к условиям эксплуатации) без нарушения заводской сборки редуктора (стабилизация ресурса) Поставленная задача решается следующим образом В двухбарабанном приводе, включающем раму, барабаны, редуктор, с двумя односторонне расположенными выходными валами, согласно изобретению, рама снабжена отъемными опорными элементами клинообразной формы, а корпус редуктора выполнен симметричным относительно плоскости разъема Опорные элементы клинообразной формы обеспечивают продольный наклон рамы с установленными на ней редуктором и барабанами При этом оси выходных валов редуктора и барабанов имеют смещение по вертикали, необходимое для осуществления обводки ленты по барабанам без применения отклоняющих роликов Величина угла клина опорных элементов рамы определяется исходя из межосевого расстояния барабанов и необходимой величины зазора между лентой, огибающей барабаны и ее набегающей (сбегающей) ветви С целью использования одних и тех же групп отверстий рамы для деталей крепления редуктора и барабанов при различных сборках привода опорные элементы соединены с рамой посредством болтов Симметричность редуктора относительно плоскости разъема позволяет выполнить его с односторонним расположением выходных валов и осуществить проворот его вокруг своей продольной оси на 180 градусов при перемонтаже привода с правосторонней сборки на левостороннюю (и наоборот) На фиг 1 изображен привод ленточного конвейера в левосторонней сборке, вид сверху, на Зоя О о о 42007 фиг 2 - вид привода сбоку (со стороны редуктора) На раме 1 установлены и закреплены редуктор 2 и барабаны 3 Опорные элементы клинообразной формы 4 соединены с рамой 1 резьбовыми крепежными деталями При выполнении перемонтажа привода на правостороннюю сборку после разборки привода необходимо раму 1 провернуть на 180 градусов в горизонтальной плоскости и установить на опорные элементы 4 Разъемное соединение опорных элементов 4 с рамой 1 обеспечивает возможность сохранения требуемого наклона рамы 1 при ее провороте Затем выполняется проворот редуктора 2 на 180 градусов вокруг своей продольной оси и установка его на раму 1 При провороте необходимо маслощуп и пробку для масла поменять местами Далее устанавливаются барабаны 3 и крепятся на раме 1 Конструкция привода малогабаритна и удобна в транспортировании к месту эксплуатации Фиг. 1 Фиг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
