Пристрій в.тищенка для добування вугілля на крутих пластах

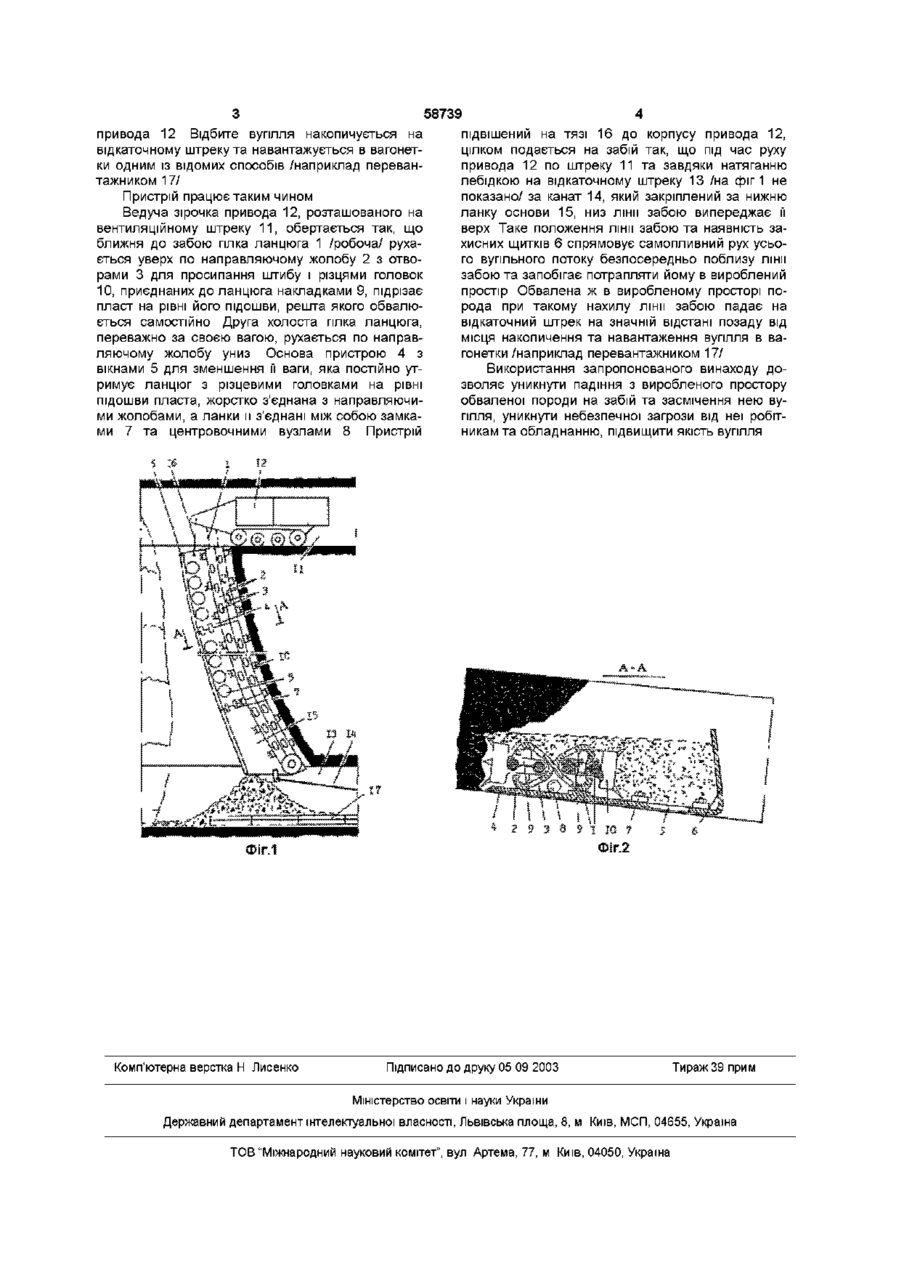

Пристрій для добування вугілля на крутих пластах, що містить привід на вентиляційному штреку, робочий орган у вигляді замкнутого в Винахід належить до гірничої промисловості і може бути застосованим при добуванні вугілля на крутих пластах Відомий пристрій для добування вугілля на крутих пластах, який містить привод на вентиляційному штреку, робочий орган із замкнутого в кільце круглоланкового ланцюга з робочою та холостою гілками, які розташовані в направляючих жолобах з отворами для просипання штибу, а різцеві головки пилки приєднані до ланцюга з'єднувальними кільцями /Пат 47886 А, Е21С25/16, Заявл 17 10 2001 Опубл 15 07 2002, Бюл №7/ Недоліками відомого пристрою є неспроможність його, в разі відставання нижньої частини лінії забою від верхньої, запобігати падінню обваленої в виробленому просторі породи покрівлі та підошви на забій, яка разом із вугіллям потрапляє на відкаточний штрек, засмічує та погіршує якість вугілля, викликає загрозу для робітників та обладнання В основу винаходу поставлена задача удосконалити пристрій для добування вугілля на крутих пластах, у якому завдяки новим конструктивним особливостям нижньої і верхньої ланок основи досягається те, що падіння із виробленого простору обваленої породи на забій та засмічення нею вугілля стає неможливим та не загрожує небезпекою робітникам та обладнанню на відкаточному штреку Поставлене задача вирішується тим, що у пристрої для добування вугілля на крутих пластах, який містить привод на вентиляційному штреку, робочий орган у вигляді замкнутого в кільце круг кільце круглоланкового ланцюга з робочою та холостою гілками, які розташовані на основі в напрямних жолобах з отворами для просипання штибу, а різцеві головки пилки приєднані до ланцюга з'єднувальними кільцями, який відрізняється тим, що основа містить верхню та нижню ланки, при цьому верхня ланка виконана у формі захисного щитка, а до нижньої ланки основи прикріплений канат, з'єднаний з лебідкою на відкаточному штреку лоланкового ланцюга з робочою та холостою гілками, які розташовані в направляючих жолобах з отворами для просипання штибу, а різцеві головки пилки приєднані до ланцюга з'єднувальними кільцями, згідно з винаходом верх ланки основи пристрою має форму захисного щитка, а до нижньої ланки основи пристрою прикріплено канат, з'єднаний з лебідкою на відкаточному штреку, що дозволяє в разі випередження нижньої частини лінії забою над верхньою уникнути падіння з виробленого простору обваленої породи на забій та засмічення нею вугілля, уникнути небезпечної загрози від неї робітникам та обладнанню, підвищити якість вугілля На фіг 1 наведена конструктивна схема пристрою на фіг 2 - переріз пласта із пристроєм в робочому стані Пристрій містить замкнутий в кільце круглоланковий ланцюг 1 з робочою та холостою гілками, які розташовані в направляючому жолобі 2 з отворами 3 Направляючі жолоби жорстко закріплені на основі 4 з вікнами 5 та з захисними щитками 6 Основа являє собою окремі ланки, з'єднані між собою замками 7 та центровочними вузлами 8 До вертикальних кілець ланцюга 1 за допомогою накладок 9 на деякій відстані між собою закріплені різцеві головки 10 На вентиляційному штреку 11 розташований привод 12 ланцюга, а на відкаточному штреку 13 натяжна лебідка /на фіг 1 не показана/, яка канатом 14 закріплена за нижню обводну ланку основи 15 та подає ланцюг з основою на забій Всі ланки пристрою, з'єднані між собою замками, утримуються тягою 16 за корпус со 00 ю 58739 привода 12 Відбите вугілля накопичується на відкаточному штреку та навантажується в вагонетки одним із відомих способів /наприклад перевантажником 17/ Пристрій працює таким чином Ведуча зірочка привода 12, розташованого на вентиляційному штреку 11, обертається так, що ближня до забою гілка ланцюга 1 /робоча/ рухається уверх по направляючому жолобу 2 з отворами 3 для просипання штибу і різцями головок 10, приєднаних до ланцюга накладками 9, підрізає пласт на рівні його підошви, решта якого обвалюється самостійно Друга холоста гілка ланцюга, переважно за своєю вагою, рухається по направляючому жолобу униз Основа пристрою 4 з вікнами 5 для зменшення її ваги, яка постійно утримує ланцюг з різцевими головками на рівні підошви пласта, жорстко з'єднана з направляючими жолобами, а ланки и з'єднані між собою замками 7 та центровочними вузлами 8 Пристрій Комп'ютерна верстка Н Лисенко підвішений на тязі 16 до корпусу привода 12, цілком подається на забій так, що під час руху привода 12 по штреку 11 та завдяки натяганню лебідкою на відкаточномуштреку 13 /на фіг 1 не показано/ за канат 14, який закріплений за нижню ланку основи 15, низ лінії забою випереджає її верх Таке положення лінії забою та наявність захисних щитків 6 спрямовує самопливний рух усього вугільного потоку безпосередньо поблизу лінії забою та запобігає потрапляти йому в вироблений простір Обвалена ж в виробленому просторі порода при такому нахилу лінії забою падає на відкаточний штрек на значній відстані позаду від місця накопичення та навантаження вугілля в вагонетки /наприклад перевантажником 17/ Використання запропонованого винаходу дозволяє уникнути падіння з виробленого простору обваленої породи на забій та засмічення нею вугілля, уникнути небезпечної загрози від неї робітникам та обладнанню, підвищити якість вугілля Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
