Шахтний затяг з композитного матеріалу
Номер патенту: 58759
Опубліковано: 26.04.2011
Автори: Гірченко Анатолій Георгійович, Слащова Олена Анатоліївна, Булат Анатолій Федорович, Слащов Ігор Миколайович, Коваль Наталія Володимирівна, Курносов Сергій Анатолійович, Возіянов Віктор Степанович
Формула / Реферат
1. Шахтний затяг, складений з листового композитного матеріалу з зовнішнім і внутрішнім прошарками арматури, один з яких виконаний у формі гофрованого профілю з елементами підсилення, що розташовані у його складках по всій висоті і сполучені між собою по поверхнях прилягання, а другий прошарок є плоским листом, що покриває складки з підсилюючими елементами, який відрізняється тим, що прошарок у вигляді плоского листа армований волокнами, розташованими переважно поперек напрямку гофрів і вкладених в них підсилюючих елементів.
2. Шахтний затяг за п. 1, який відрізняється тим, що обидва прошарки армовані волокнами, орієнтованими поперек напрямку гофрування.
Текст

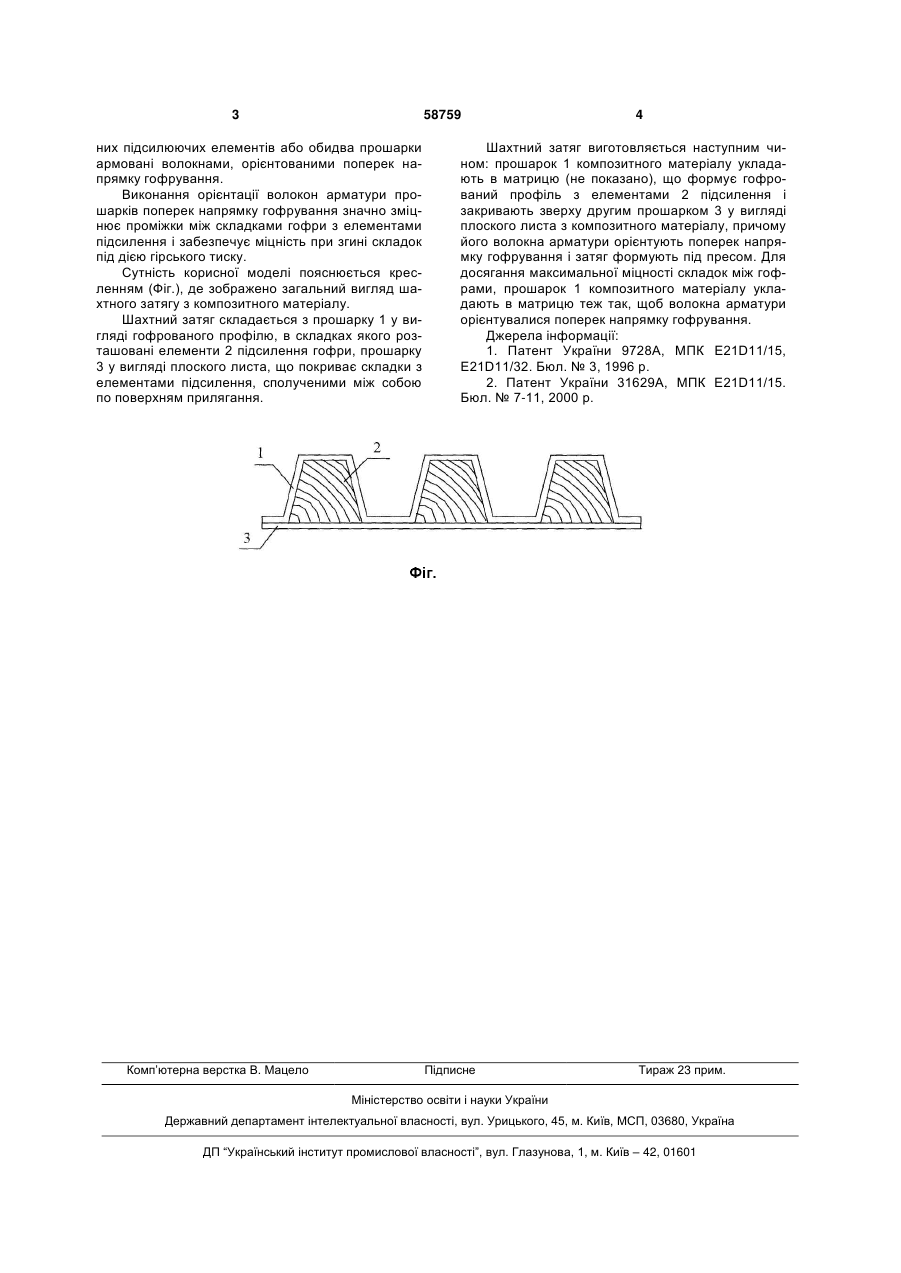

1. Шахтний затяг, складений з листового композитного матеріалу з зовнішнім і внутрішнім про 3 58759 них підсилюючих елементів або обидва прошарки армовані волокнами, орієнтованими поперек напрямку гофрування. Виконання орієнтації волокон арматури прошарків поперек напрямку гофрування значно зміцнює проміжки між складками гофри з елементами підсилення і забезпечує міцність при згині складок під дією гірського тиску. Сутність корисної моделі пояснюється кресленням (Фіг.), де зображено загальний вигляд шахтного затягу з композитного матеріалу. Шахтний затяг складається з прошарку 1 у вигляді гофрованого профілю, в складках якого розташовані елементи 2 підсилення гофри, прошарку 3 у вигляді плоского листа, що покриває складки з елементами підсилення, сполученими між собою по поверхням прилягання. Комп’ютерна верстка В. Мацело 4 Шахтний затяг виготовляється наступним чином: прошарок 1 композитного матеріалу укладають в матрицю (не показано), що формує гофрований профіль з елементами 2 підсилення і закривають зверху другим прошарком 3 у вигляді плоского листа з композитного матеріалу, причому його волокна арматури орієнтують поперек напрямку гофрування і затяг формують під пресом. Для досягання максимальної міцності складок між гофрами, прошарок 1 композитного матеріалу укладають в матрицю теж так, щоб волокна арматури орієнтувалися поперек напрямку гофрування. Джерела інформації: 1. Патент України 9728А, МПК Е21D11/15, Е21D11/32. Бюл. № 3, 1996 р. 2. Патент України 31629А, МПК Е21D11/15. Бюл. № 7-11, 2000 р. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMine tie-beam made of composite material
Автори англійськоюBulat Anatolii Fedorovych, Kurnosov Serhii Anatoliiovych, Vozianov Viktor Stepanovych, Hirchenko Anatolii Heorhiiovych, Slaschov Ihor Mykolaiovych, Slaschova Olena Anatoliivna, Koval Natalia Volodymyrivna
Назва патенту російськоюШахтная затяжка из композитного материала
Автори російськоюБулат Анатолий Федорович, Курносов Сергей Анатолиевич, Возиянов Виктор Степанович, Гирченко Анатолий Георгиевич, Слащов Игорь Николаевич, Слащова Елена Анатолиевна, Коваль Наталия Владимировна
МПК / Мітки
МПК: E21D 11/30, E21D 11/15
Мітки: затяг, композитного, шахтній, матеріалу
